СХЕМА ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ

Котел должен быть подключен к заземленному однофазному источнику питания 230В –

50Гц трехжильным кабелем; убедитесь, что подключение к линейному и нулевому выводу

выполнено правильно.

Должен использоваться двухполюсный выключатель с размыканием контактов по

меньшей мере 3 мм.

Провод питания должен заменяться только аналогичным со следующими

характеристиками HAR H05 VV-F" 3 x 1.00 mm

. (Мы очень рекомендуем использовать

только оригинальные аксессуары и запасные части ЛАМБОРГИНИ).

Установка должна быть проведена в полном соответствии с действующими

регламентирующими правилами.

Позаботьтесь о надежном заземлении.

Напряжение

Частота

Потребляемая мощность

кВт

Индекс защиты

Уровень шума дБ

Гц

МС

МСS

МС

МСS

230

0,115

0,145

IPX 4D

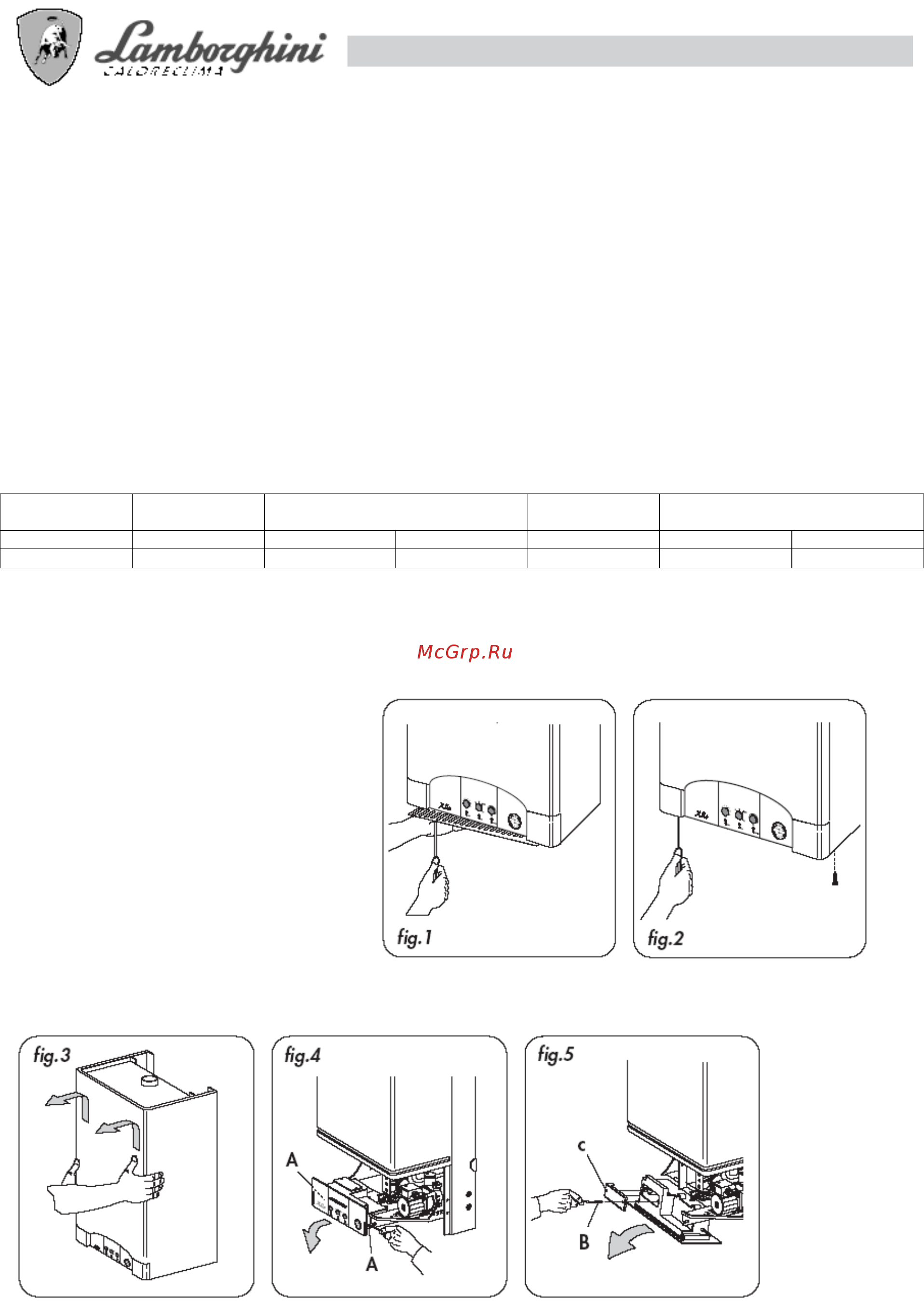

Для получения доступа к электрической панели, которая содержит клеммный блок

источника питания и все подключения к термостату помещения, действуйте следующим

образом:

 Отсоедините подачу

питания котла

 Отвинтите два винта

защитной решетки (рис. 1)

 Отвинтите два винта

фиксации кожуха (рис. 2)

 Приподнимите кожух и

вытяните его на себя (рис. 3)

 Для получения доступа к

электрическим и электронным

компонентам отвинтите винт А,

вытяните всю панель (рис. 4). Нагните вниз и выкрутите винты В на крышке С.
