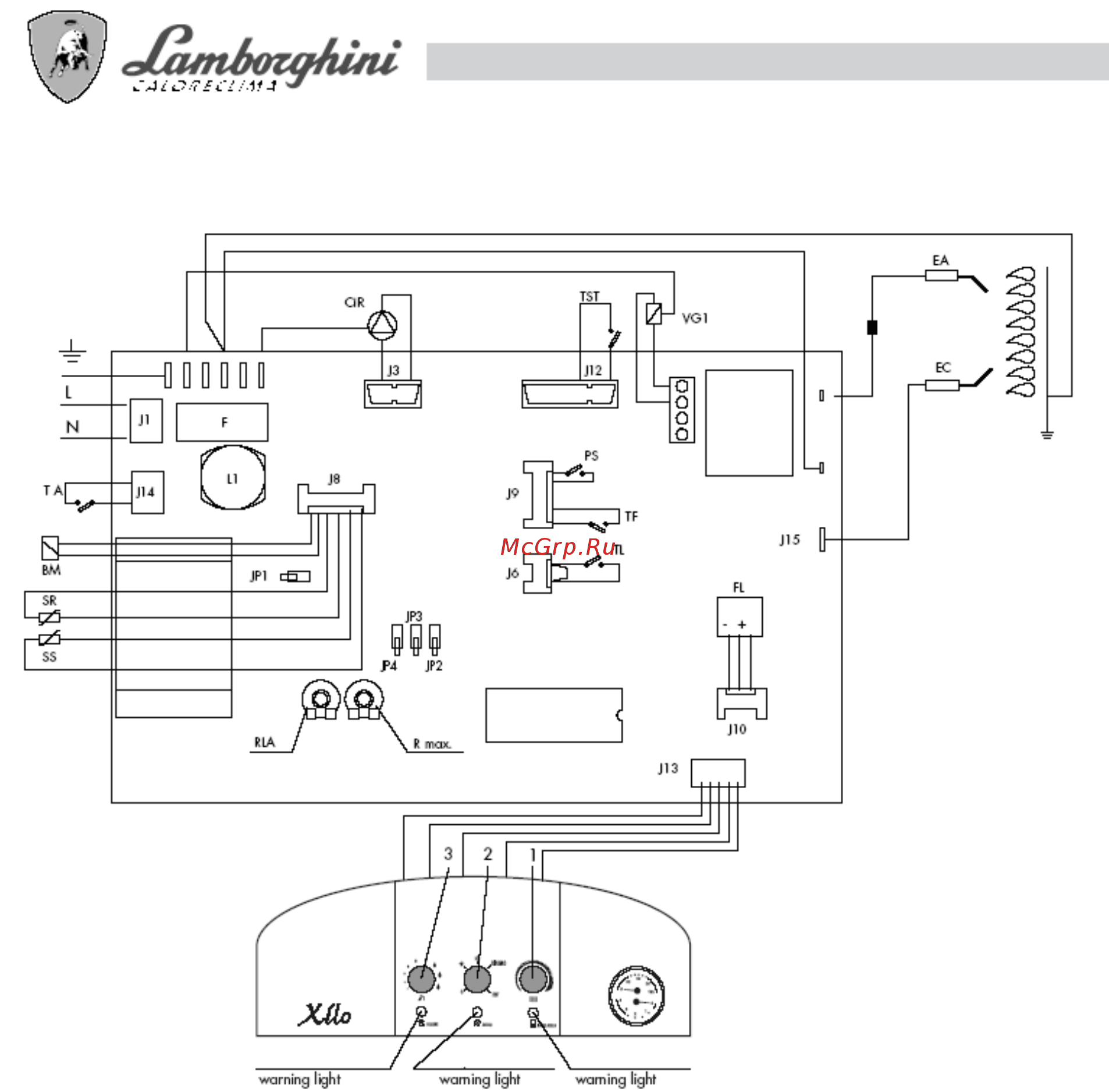

СХЕМА МОНТАЖА XILO 20 MC W TOP – код карты 4.56035.0
Сопротивление 1 кОм
Регулятор
(Низкая температура)
Перемычка, которую необходимо
разомкнуть, если требуется
ограничительное термореле
Подключение панели
Сигнальный индикатор блокировки Сигнальный индикатор отклонений в работе
Сигнальный индикатор
включения/выключения
ПАНЕЛЬ УПРАВЛЕНИЯ
ПОЯСНЕНИЯ
BM
Регулирующая катушка
JP5
Перемычка, отключаемая для низкой
температуры
TST
Предохранительное
термореле
CiR
Циркуляционный насос отопления
JP6
Монотермальный/битермальный
переключатель
VG1
Газовый клапан Honeywell
VK 4105M
EA
Электрод зажигания
L
Питание 230В, 50Гц
1
Потенциометр отопления
EC
Электрод контроля
N
Нулевой провод
2
Перекл-ль: выкл
F
Предохранитель (2А)
PS
Реле давления по отсутствию воды
Лето
FC
Контроль дымохода
RLA
Регулировка мощности плавного
розжига
Зима
FL
Расходомер
Rmax
Регулировка мощности
максимального нагрева
Перезапуск
JP1
Переключатель метан/сжиженный газ
SR
Сенсор нагревания
Тест
JP2
Переключатель температуры горячей
воды
SS
Сенсор горячей воды
3
Потенциометр горячего
водоснабжения
JP3
Переключатель последующей
циркуляции
TA
Термостат помещения (если
имеется)
JP4
Переключатель ограничения зажигания
TL
Ограничительное термореле
