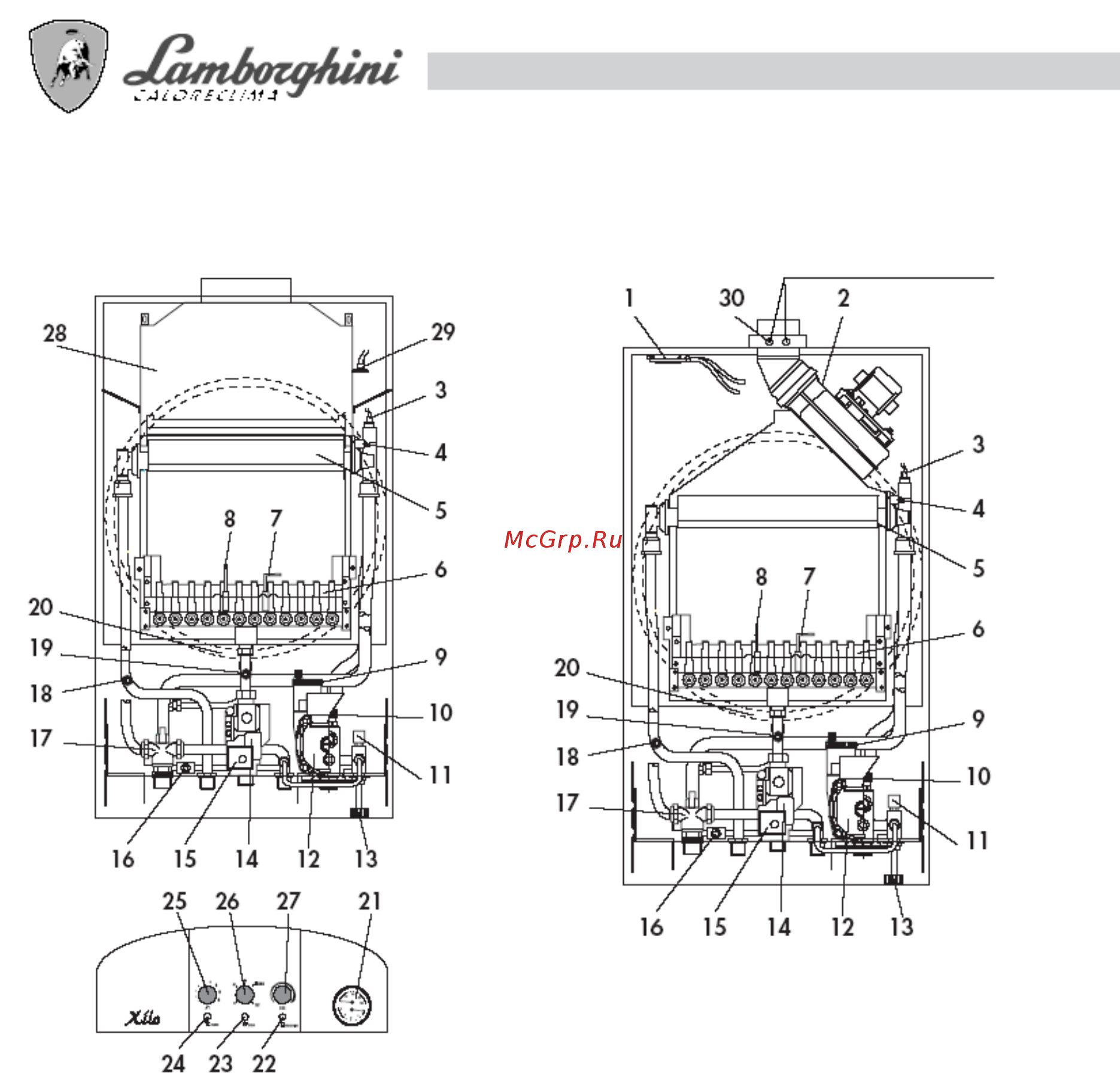

ГЛАВНЫЕ КОМПОНЕНТЫ
XILO 20 MC W TOP XILO 20 MCS W TOP
Точка анализа дымовых газов
ПОЯСНЕНИЯ
1. Реле давления дымовых газов
2. Вентилятор
3. Сенсор нагрева
4. Общее предохранительное
термореле
5. Битермальный теплообменник
6. Горелка
7. Электрод зажигания
8. Электрод контроля
9. Автоматический клапан
стравливания воздуха
10. Предохранительный клапан
11. Реле давления по отсутствию воды
12. Циркуляционный насос
13. Кран заполнения системы
14. Газовый клапан
15. Регулирующая катушка
16. Перепуск (опционально)
17. Расходомер приоритета
18. Датчик горячей воды
19. Точка замера давления газа
20. Бак-компенсатор
21. Измерительный прибор
22. Сигнальный индикатор отклонений в
работе
23. Сигнальный индикатор
включения/выключения
24. Сигнальный индикатор блокировки
25. Регулирующий потенциометр
горячего водоснабжения
26. Функциональный регулятор
27. Регулирующий потенциометр
отопления
28. Кожух дымохода
29. Система контроля дымохода
Отбор проб продуктов горения
