РЕГУЛИРОВКА КАМЕРЫ СГОРАНИЯ.

Положение воздушной

заслонки регулируется при

помощи моторедуктора.

Регулировка положения

«открыто(закрыто 1-го

пламени) макс. открытия»

осуществляется при помощи

кулачков, вращающихся против

часовой стрелки для

увеличения степени раскрытия

и про часовой стрелке для

уменьшения степени ее

раскрытия.

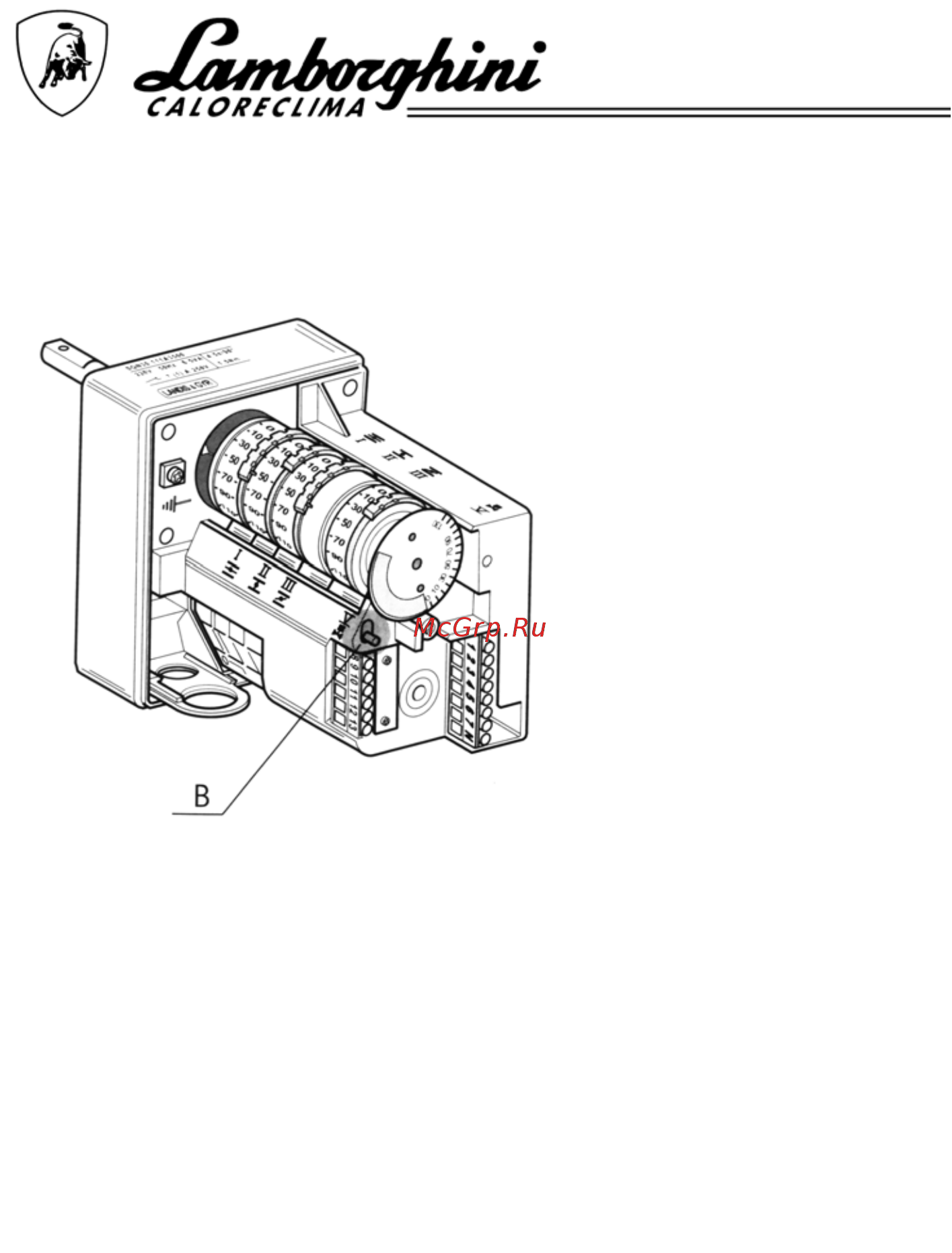

При нажатии на кнопку В

отключается система привода

заслонки, и ее положение

может регулироваться

вручную.

Кулачок 1 Максимальное

раскрытие

Кулачок 2 Перекрытие подачи

воздуха; остановлена

Кулачок 3 Открытие подачи

воздуха, при 1 этапе запуска

Кулачок 4 Согласование

открытия клапана 2 этапа (по

меньшей мере более 6 градусов

по отношению к положению 3

кулачка).
