Lamborghini PG110 [13/14] Электросхема
![Lamborghini PG150 [13/14] Электросхема](/views2/1570599/page13/bgd.png)
13

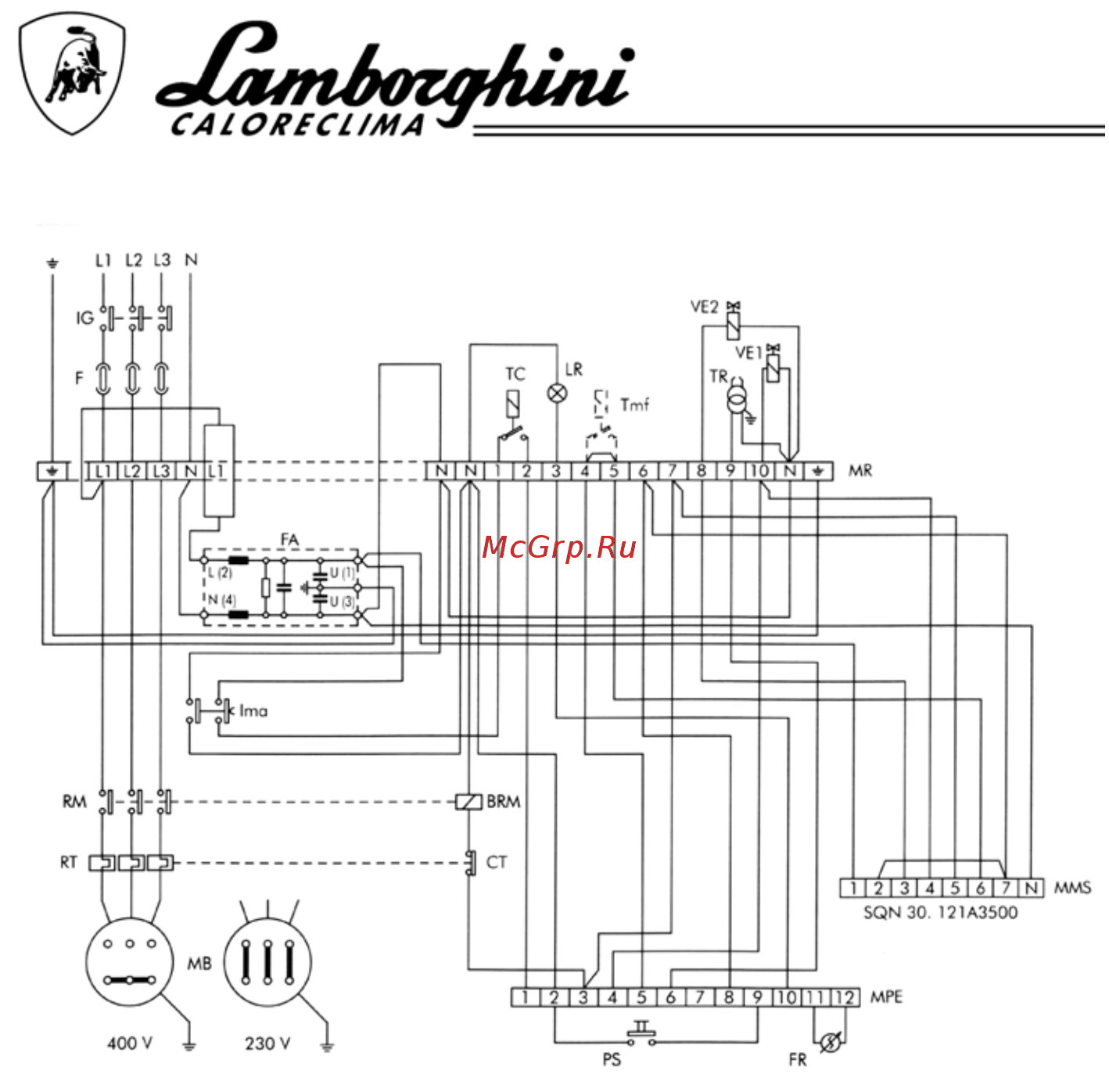

ЭЛЕКТРОСХЕМА
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
BRM
Катушка реле двигателя
F
Предохранитель
CT
Контакт термореле
FA
Фильтр против помех
IG
Общий выключатель
FR
Фотосопротивление
Ima
Выключатель стоп/пуск
LR
Лампа сигнализации блока
MB
Двигатель горелки
RT
Термореле
MMS
Клеммник сервопривода
LANDIS.SQN
TC
Термостат котла
MPE
Клеммник аппаратуры LOA44
Tmf
Термостат модуляции 2
пламени (по выбору)
MR
Клеммник горелки
TR
Повышающий трансформатор
PS
Кнопка
разблокировки/перезапуска
VE1
Электроклапан 1 ступени
RM
Контакты реле двигателя
VE2
Электроклапан 2 ступени
Примечание: никогда не менять местами контакты ФАЗА – НОЛЬ.
