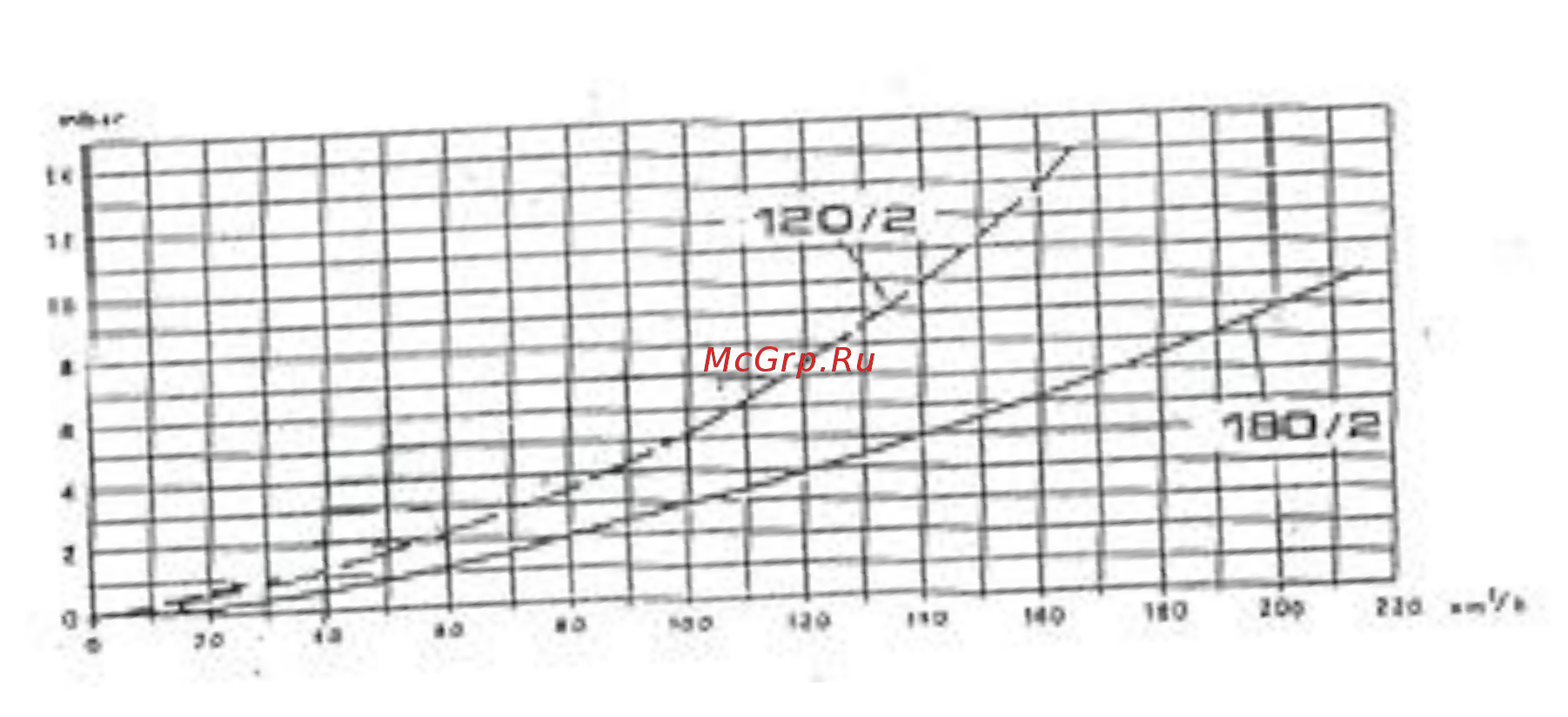

ГРАФИК МИНИМАЛЬНОГО ДАВЛЕНИЯ ПОДАВАЕМОГО ГАЗА
Кривая, показанная на графике, определяет зависимость между давлением
подаваемого газа и расходом горелки в нм
3
/час. Давление газа измеряется на
реле давления, при этом горелка работает с максимальной мощностью, а
камера сгорания находится под давлением 0 мм водяного столба. При работе в
котлах под давлением необходимая мощность горелки достигается только в том
случае, если давление газа равно показанному на графике плюс значение
противодавления, измеренного в камере сгорания.
Рис.4
