ПОДВОДЯЩИЕ ТРУБОПРОВОДЫ ЖИДКОГО ТОПЛИВА

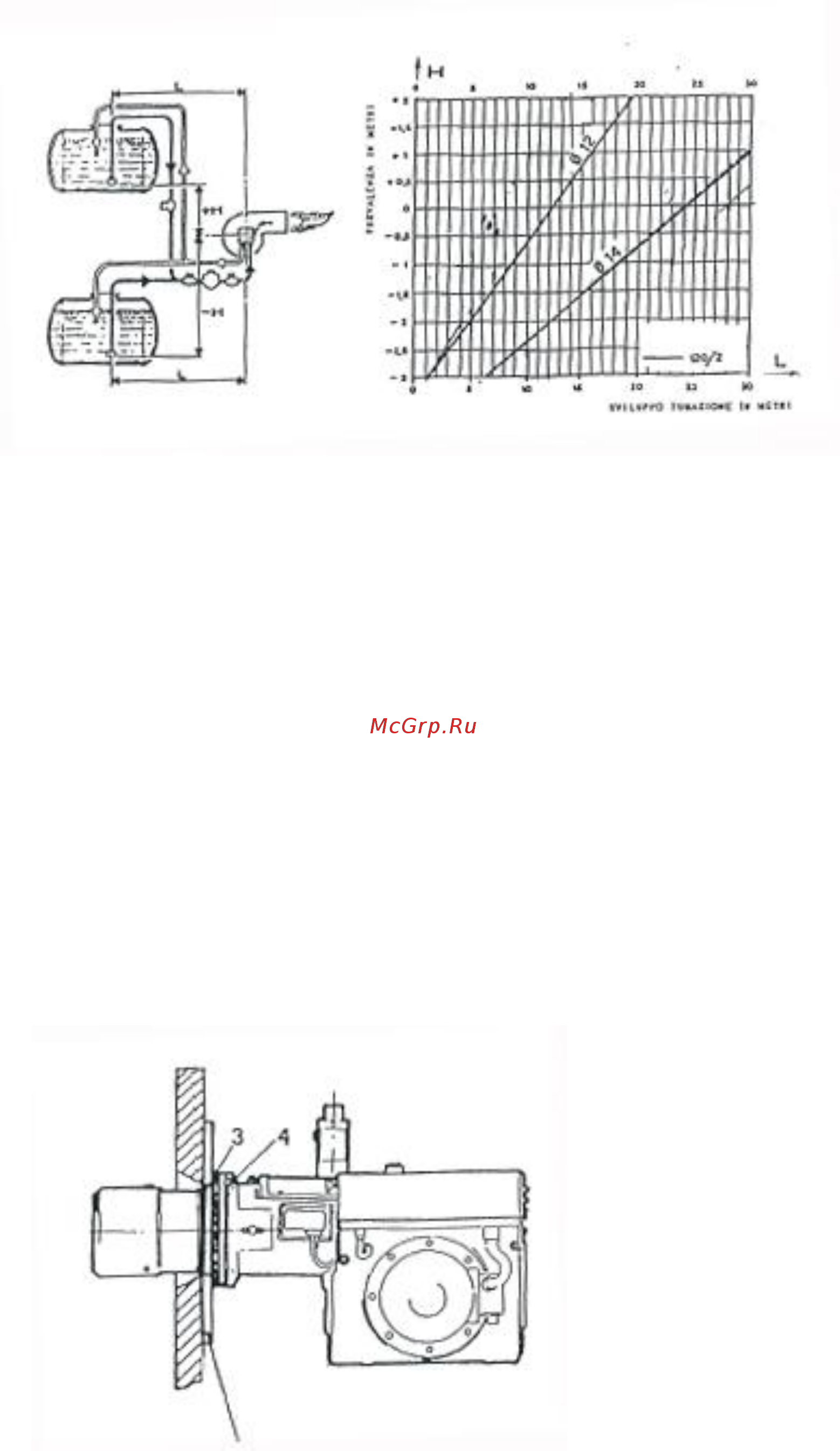

Рис. 5
НАПОР В МЕТРАХ
ТРУБОПРОВОД В МЕТРАХ
Горелки пригодны для работы с жидкими топливами, имеющими максимальную
вязкость 1.5E при 20C (6 сСт).
Вышеприведенный график показывает два наиболее часто применяемых метода
подачи топлива: системой всасывания и самотеком.
Для достижения равномерной работы насоса можно достаточно точно
определить по графику диаметр подводящего топливного трубопровода в
зависимости от расстояния L и напора H.
МОНТАЖ ГОРЕЛКИ НА КОТЕЛ
- Установите патрубки для закрепления горелки на передней части котла, как
показано на рис. 6.
- Закрепите горелку на передней части котла, проложив асбестовую прокладку (3).
- Произведите подключение к газовому клапану и топливному насосу.
Рис. 6
Затвор
