CG Drives & Automation, 01-5325-09r2 Функциональное описание 183

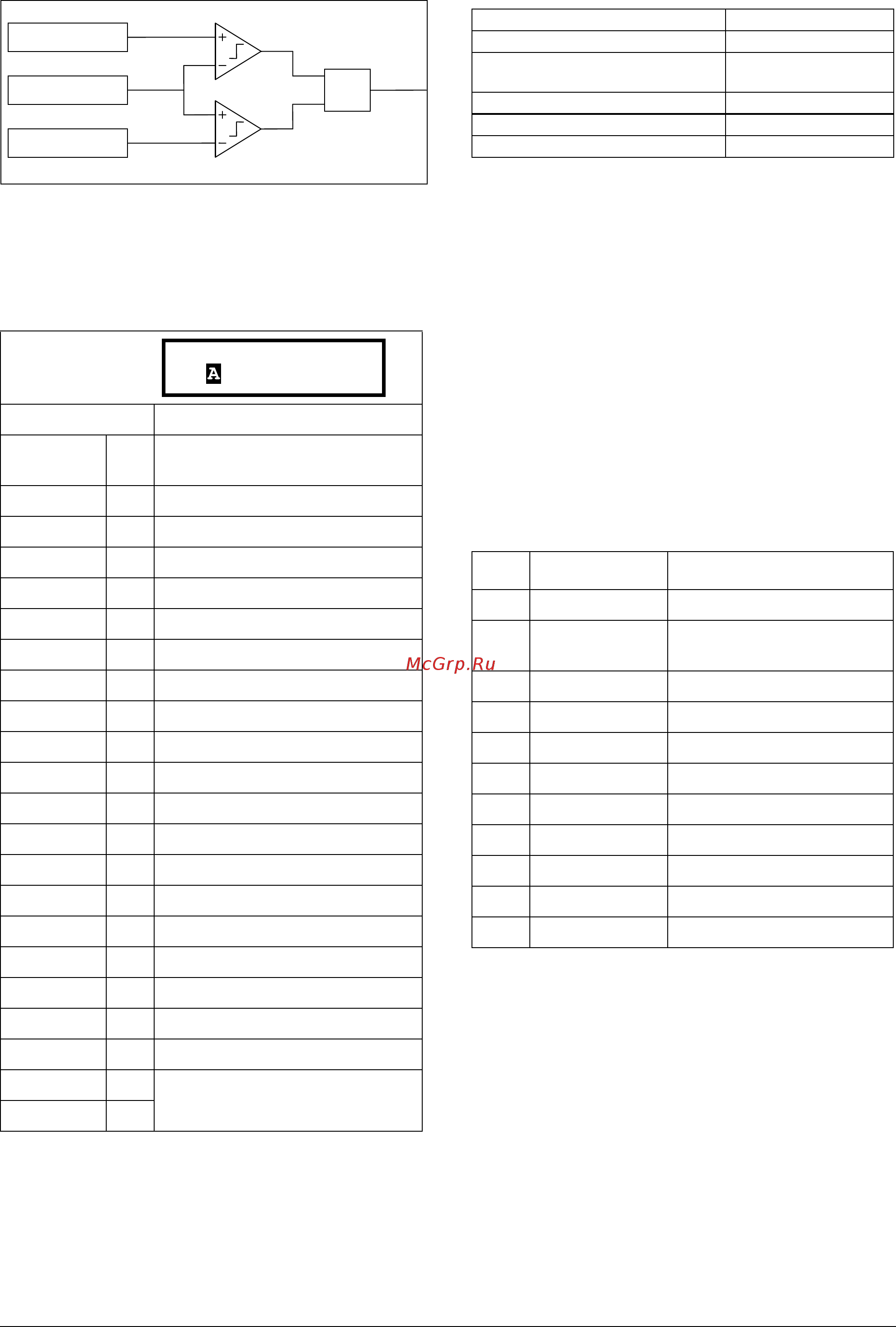

Рис. 125Аналоговый компаратор двухпорогового
типа
Аналоговый компаратор «двухпорогового» типа
Информация для интерфейса
Пример
Создание автоматического сигнала "РА Б О ТА "/
"СТОП" посредством аналогового сигнала задания.
Аналоговый токовый сигнал задания 4-20 мА
подключается к аналоговому входу 1. В меню "АнВх1
настр" [512] выбрано значение 4-20 мА, а порог равен
4 мА. Полная шкала входного сигнала (100%) на АнВх
1 = 20 мА. Когда сигнал задания на "АнВх1"
увеличивается на 80% от значения порога (4 мА x 0,8
= 3,2 мА), преобразователь
частоты переключается в
режим "РА БО ТА ". Когда сигнал на АнВх1 снизится до
60% от порога (4 мА x 0,6 = 2,4 мА), преобразователь
частоты переключится в режим "СТОП". Выход АК1
используется в качестве источника виртуального
подключения, который имеет функцию виртуального
подключения "ПУСК".
По умолчанию: Скорость
Пpoцecc Знч 0
Устанавливается в настройках
процесса [321] и [322]
Скорость 1 об/мин
Момент 2%
Moщн нa вaлy3 кВт
Эл мoщнocть 4 кВт
Ток 5A
Bыx нaпpяж 6V
Частота 7 Гц
Haпpяж ЦПT8 V
Радиатор °C 9 °C
PT100_1 10 °C
PT100_2 11 °C
PT100_3 12 °C
Энергия 13 кBт·ч
Bpeмя(Пycк)14 h
BpeMя(CeTь)15 h
AнBx1 16 %
AнBx2 17 %
AнBx3 18 %
A
нBx4 19 %
Пpoцecc зaд 20
Устанавливается в настройках
процесса [321] и [322]
Проц Отклон 21
Высокий уровень [6112]
Значение [6111]
низкий уровень [6113]
И
Сигнал
AК1
6111 AК1 Знaч
Stp Скорость
Номер регистра Modbus/DeviceNet: 43401
Ячейка/указатель Profibus 170/50
Указатель EtherCAT
(шестнадцатеричный)
4d49
Указатель Profinet IO 19758
Формат данных Fieldbus UInt
Формат данных Modbus UInt
Меню Функция Настройка
511 Функция АнВх1 Пpoцecc зaд
512 Настройка АнВх1
4-20 мА, порог 4 мА Макс
Скор
341 Мин скорость 0
343 Макс Скор 1500
6111 AК1 Знaч AнBx1
6112 AК1 Bыc Уpв 16% (3,2 мА/20 мА x 100%)
6113 AК1 Hиз Урв 12% (2,4 мА / 20 мА x 100%)
6114 AК1 Tип Гистерезис
561 BBB1 pacпoлПуск влево
562 BBB1 Источн AК1
215 Настр Упр Bнeшнee
