34
FC66002324 - 00
Фанкойлы (вентиляторные доводчики) ESTRO. Техническое руководство
ESTRO
88
88
8
ПРИНАДЛЕЖНОСТИПРИНАДЛЕЖНОСТИ
ПРИНАДЛЕЖНОСТИПРИНАДЛЕЖНОСТИ
ПРИНАДЛЕЖНОСТИ

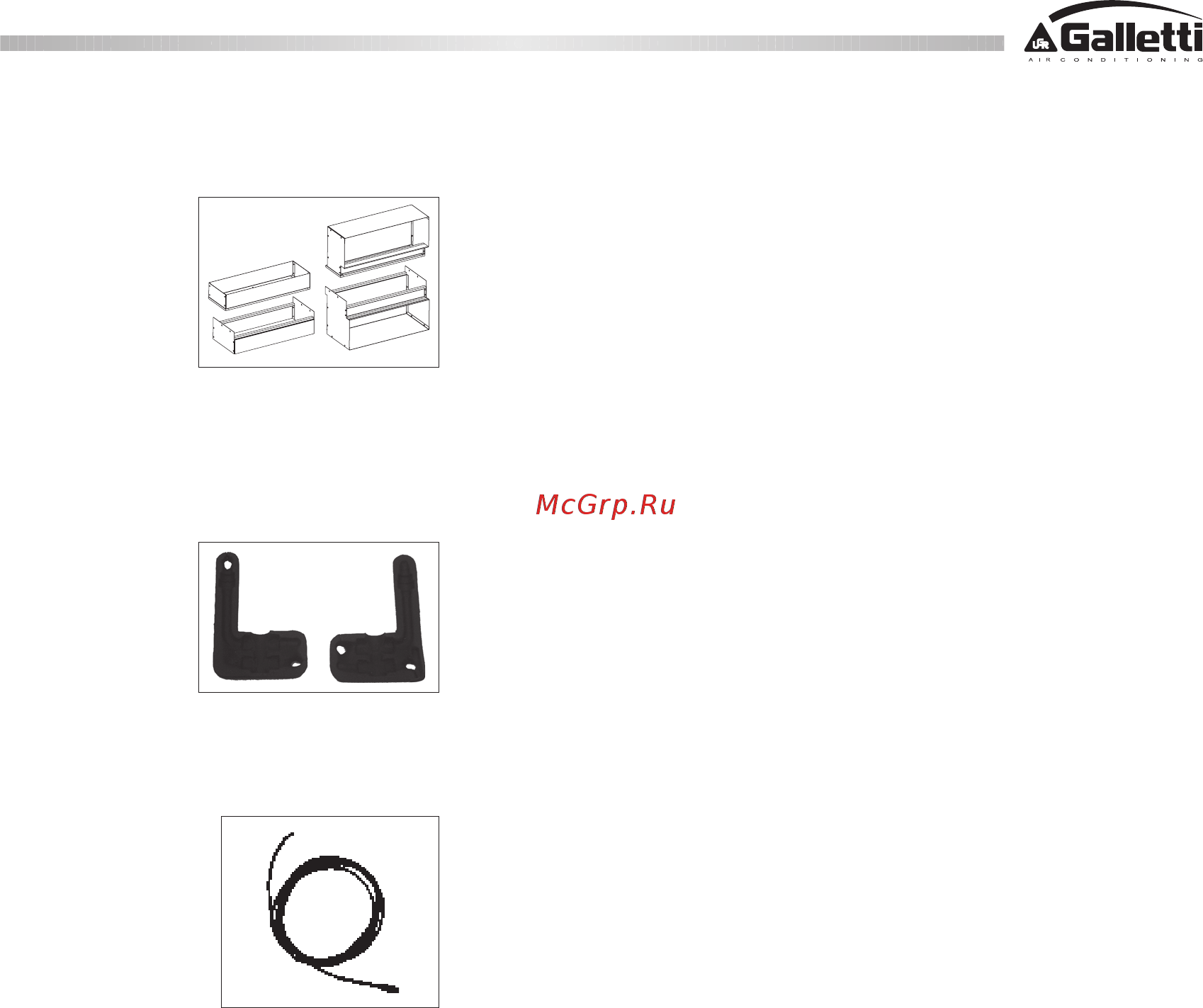

RA / RM - Патрубки подачи иRA / RM - Патрубки подачи и
RA / RM - Патрубки подачи иRA / RM - Патрубки подачи и
RA / RM - Патрубки подачи и
отсасывания воздухаотсасывания воздуха
отсасывания воздухаотсасывания воздуха
отсасывания воздуха
Предусматриваются для установки
на фанкойлы серии йstro, моделей FC,
FF, FBC и применяются для
воздуховодов, при скрытом монтаже
внутреннего блока (йstro FC),
который устанавливается в потолке и/или в стене.
Патрубки выпускаются для подачи и отсасывания воздуха,
прямые или под углом 90°, для любой установки.
GIVK - Изоляционный кожух дляGIVK - Изоляционный кожух для
GIVK - Изоляционный кожух дляGIVK - Изоляционный кожух для
GIVK - Изоляционный кожух для
вентилейвентилей
вентилейвентилей
вентилей
Изоляционный кожух для вентилей
GIVK предотвращает формирование
конденсата на корпусе клапанов.
Гидралические подводы
предусмотрены с левой и правой
стороны.
SW - Электронный датчик температурыSW - Электронный датчик температуры
SW - Электронный датчик температурыSW - Электронный датчик температуры
SW - Электронный датчик температуры
воды для управляющих устройствводы для управляющих устройств
воды для управляющих устройствводы для управляющих устройств
воды для управляющих устройств
MICRO, MICRO-D и MICROPRO-DMICRO, MICRO-D и MICROPRO-D
MICRO, MICRO-D и MICROPRO-DMICRO, MICRO-D и MICROPRO-D
MICRO, MICRO-D и MICROPRO-D
Датчик температуры воды для пультов
управления MICRO, MICROD и
MICROPRO-D: выбор автоматического
охлаждения/ отопления.
Датчик присоединяется
непосредственно на микропроцессорные пульты
управления и измеряет температуру воды, проходящую
через теплообменник.
Если измеренная температура воды опускается ниже 17°C,
то фанкойл работает в режиме кондиционирования и шкала
температур контроллера относится к летнему режиму
работы (19 / 31°C); а если измеренная температура
превышает 37°C, то фанкойл работает в режиме отопления
и шкала температур контрольной панели будет относиться
к зимнему режиму работы (14 / 26°C).
Если измеренная температура находится в интервале от
17°C до 37°C то пульт управления останавливает работу
фанкойла.
Датчик температуры воды SW входит в серийную
комплектацию пультов управления MICROPRO и
MICRONET.
