IWC
8

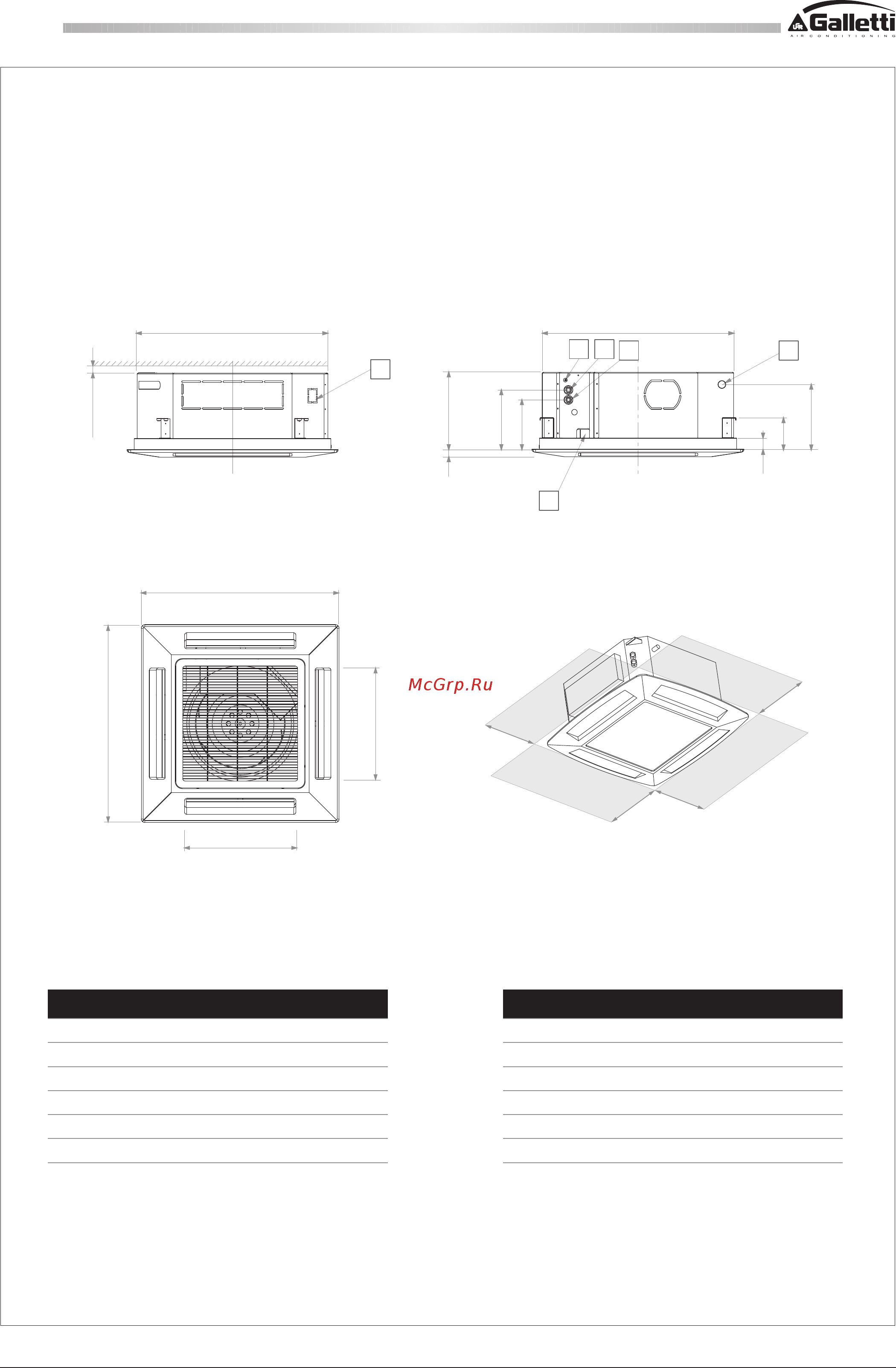

IWC 062F/T
860
760760
500
310
30
240
48
125
200
500
860
D
E
C
B
A
F
30 min.
260
1 m
1 m
1 m
1 m
860
760760
500
310
30
240
48
125
200
500
860
D
E
C
B
A
F
30 min.
260
1 m
1 m
1 m
1 m
La reproduction même partielle de ce manuel est interdite / DER Nachdruck des Handbuches ist auch nur auszugsweise streng verboten. WC66000102 - Rev 05
LEGENDE
A Kondenswasseröffnung:Øaußen32mm
B Wassereinlass: 3/4” BSP, Innengewinde
C Wassereinlass: 3/4” BSP, Innengewinde
D Entlüftung Batterie
E Durchgang Stromkabel
F Erneuerungsluftöffnung: 60x55 mm
LÉGENDES
A Troucondensats:Ø32mmextérieur
B Entrée d'eau: 3/4” gaz femelle
C Sortie d'eau: 3/4” gaz femelle
D Purge d'air batterie
E Passagedescâblesélectriques
F Prise d'air frais: 60x55 mm
