Lumax DV1108HD [7/40] Передняя и задняя панели

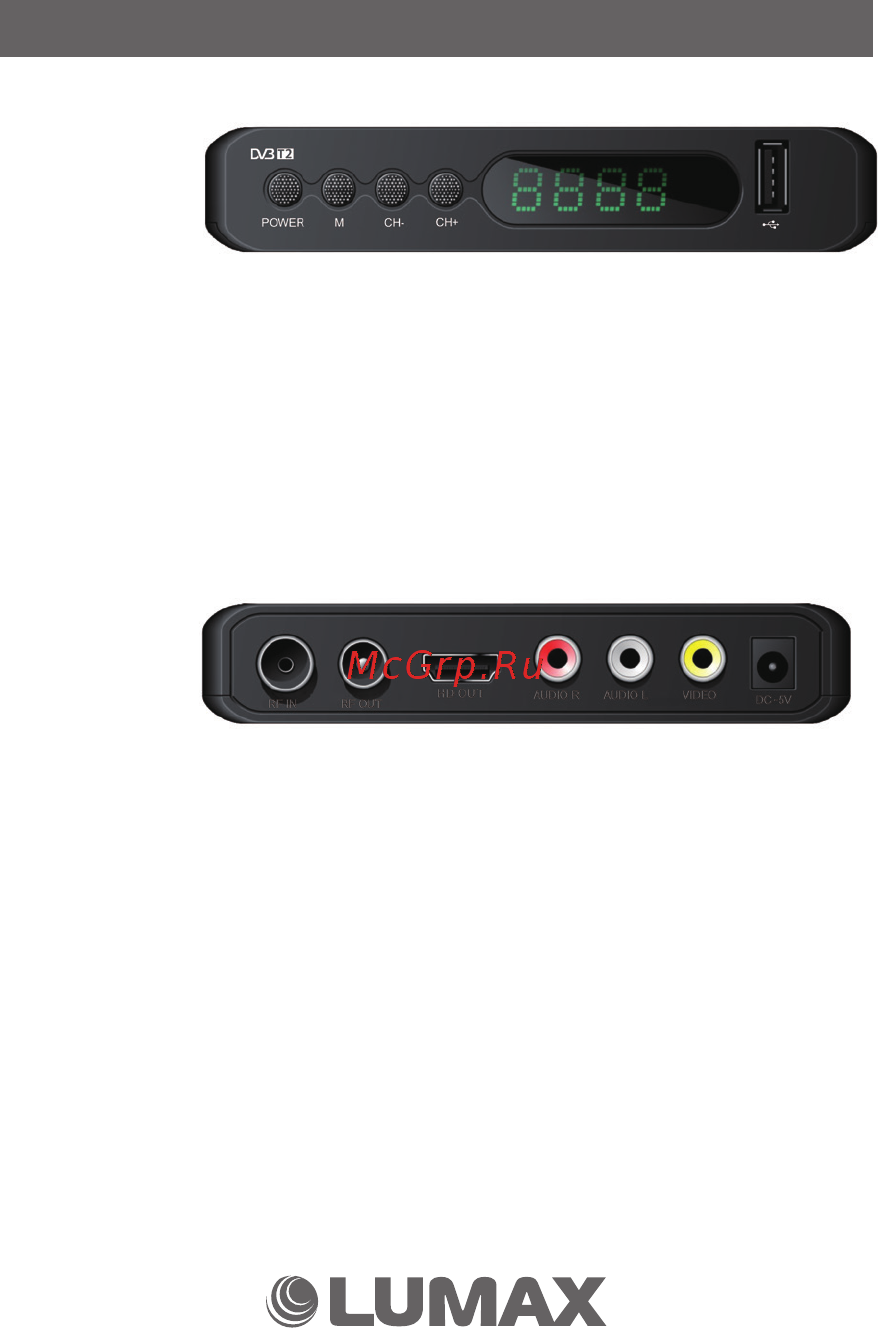

ПЕРЕДНЯЯ И ЗАДНЯЯ ПАНЕЛИ

Передняя панель

1. POWER: Нажмите для того, чтобы приемник переключился в режим ожидания или

в режим работы

2. М: Нажмите для просмотра меню или выхода из него

3. CH+/-: Переключение каналов, дублирует функцию ПДУ

4. LED-дисплей: Показывает номер канала в рабочем режиме и часы в режиме ожидания.

5. USB Port: USB 2.0 разъем может быть использован для переустановки софта, под-

ключения внешнего диска или флеш-карты, флеш-карты или Wi-Fi Dongle.

Задняя панель

Внимание: Когда изображение начинает замирать в период грозы, то лучше отсоеди-

нить антенный кабель от входа RF IN. Для предотвращения выхода из строя приемника

используйте на его входе блок грозозащиты RTM TS-2006.

1. RF IN: Входной антенный разъем для подключения антенного кабеля.

2. RF OUT: Проходной разъем ТВ-сигнала для подключения второго ресивера или

аналогового входа телевизора.

3. HD OUT: Выход HDMI для подключения телевизора для просмотра каналов в стан-

дарте SD и HD.

4. AUDIO-R: аналоговый аудиовыход правого канала.

5. AUDIO-L: аналоговый аудиовыход левого канала.

6. VIDEO: аналоговый видеовыход.

7. DC 5V: Подключение адаптера питания 5В.
