Lumax DV2104HD [7/40] Передняя и задняя панели

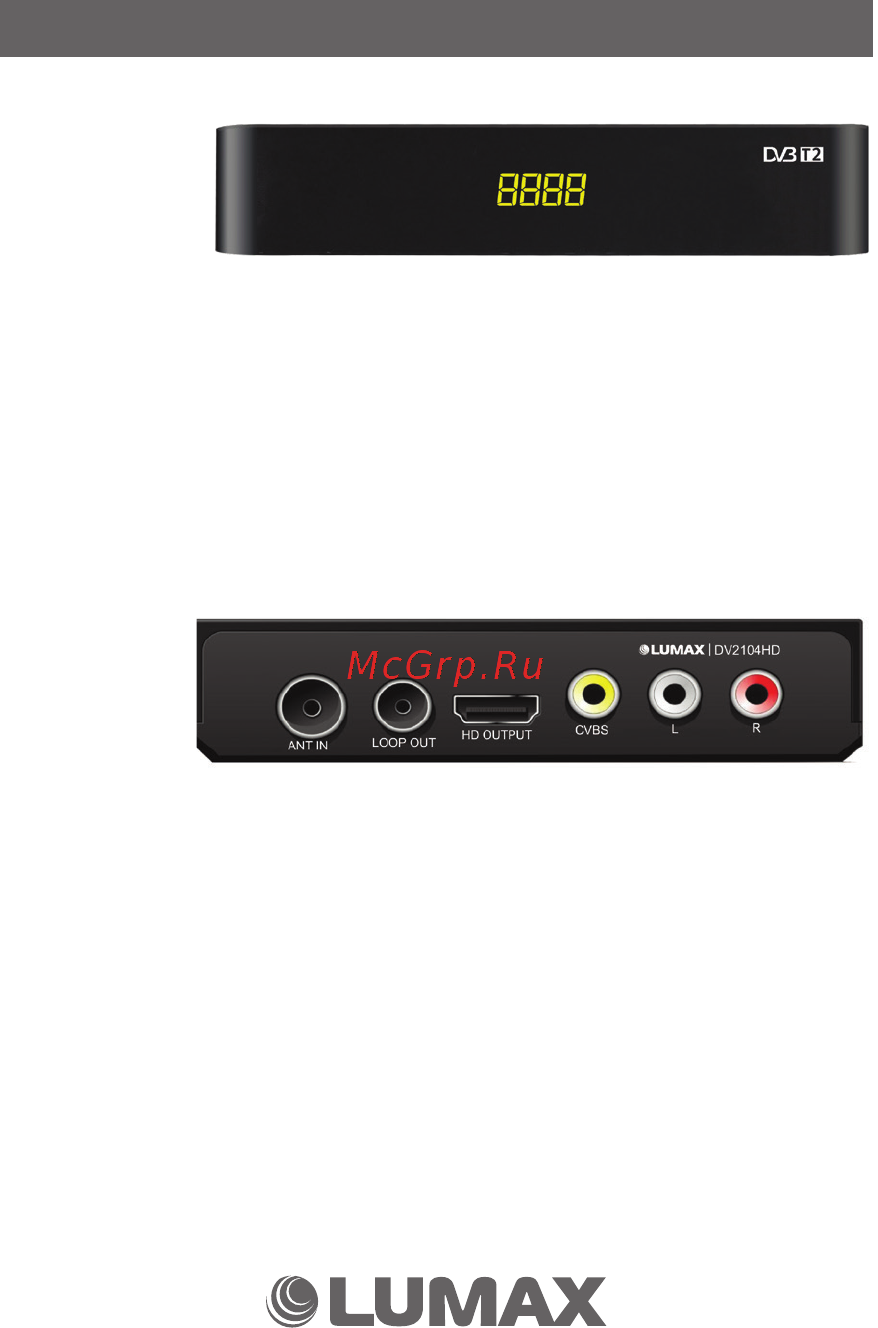

ПЕРЕДНЯЯ И ЗАДНЯЯ ПАНЕЛИ

Передняя панель

1. IR SENSOR: Принимает сигнал от ПДУ.

2. LED-дисплей: Показывает номер канала в рабочем режиме и часы в режиме

ожидания.

3. USB Port (на боковой панели): USB 2.0 разъем может быть использован для пе-

реустановки софта, подключения внешнего диска или флеш-карты, флеш-карты

или Wi-Fi Dongle.

Задняя панель

Внимание: Когда изображение начинает замирать в период грозы, то лучше отсоеди-

нить антенный кабель от входа ANT IN. Для предотвращения выхода из строя прием-

ника используйте на его входе блок грозозащиты RTM TS-2006.

1. ANT IN: Входной антенный разъем для подключения антенного кабеля.

2. ANT OUT: Проходной разъем ТВ-сигнала для подключения второго ресивера или

аналогового входа телевизора.

3. HD OUTPUT: Выход HDMI для подключения телевизора для просмотра каналов

в стандарте SD и HD.

4. CVBS: аналоговый видеовыход.

5. L: аналоговый аудиовыход левого канала.

6. R: аналоговый аудиовыход правого канала.
