ПЕРЕДНЯЯ И ЗАДНЯЯ ПАНЕЛИ

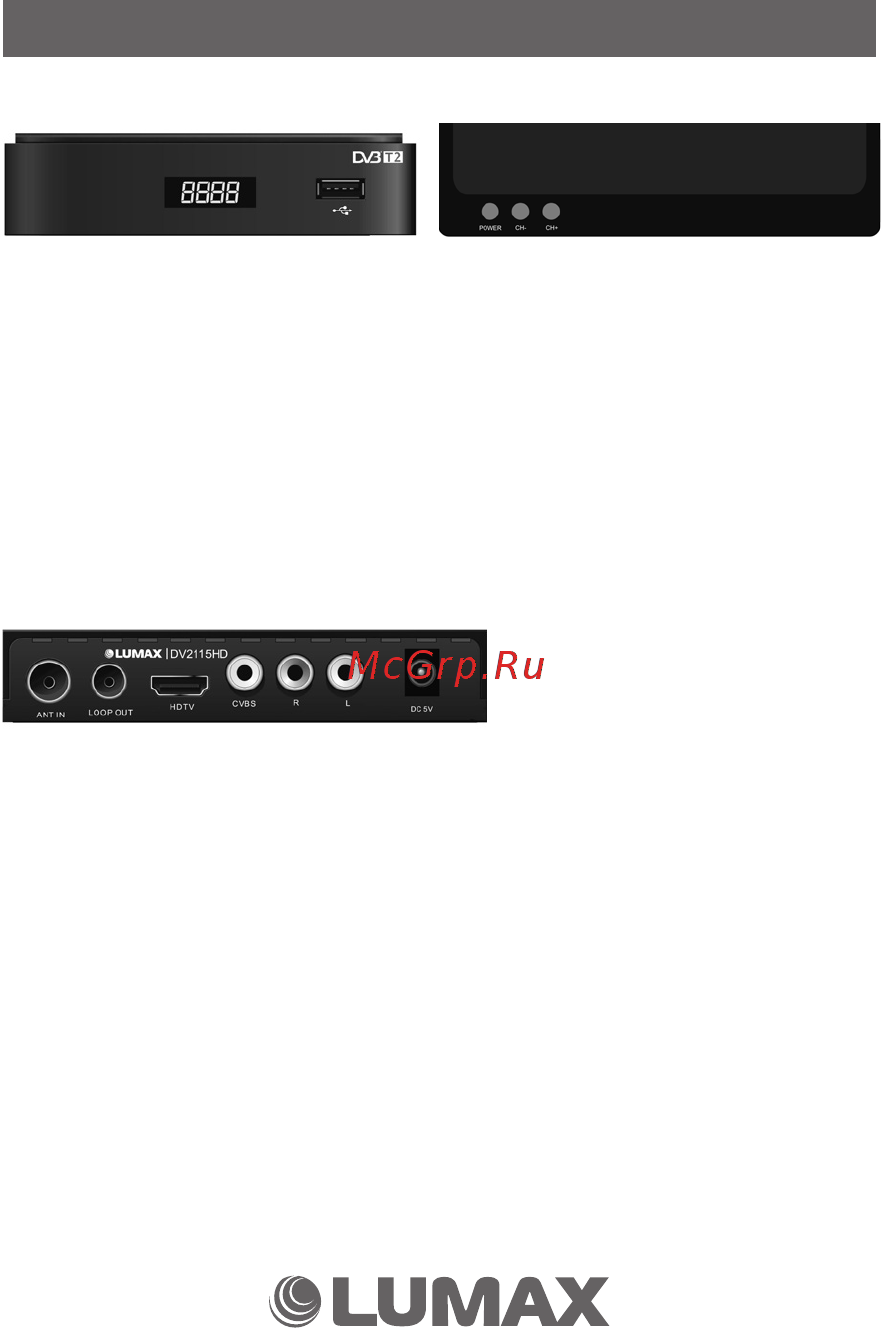

Передняя панель

1. IR SENSOR: Принимает сигнал от ПДУ.

2. LED-дисплей: Показывает номер

канала в рабочем режиме и часы в

режиме ожидания.

3. USB Port: USB 2.0 разъем может

быть использован для переу-

становки софта, подключения

внешнего диска или флеш-карты,

флеш-карты или Wi-Fi Dongle.

Верхняя панель

1. POWER: Нажмите на ПДУ для того,

чтобы приемник вошел в режим

ожидания или в режим работы.

2. CH+/-: Переключение каналов, ду-

блирует функцию на ПДУ.

Задняя панель

Внимание: Когда изображение начинает замирать в период грозы, то лучше отсоеди-

нить антенный кабель от входа ANT IN. Для предотвращения выхода из строя прием-

ника используйте на его входе блок грозозащиты RTM TS-2006.

1. ANT IN: Входной антенный разъем для подключения антенного кабеля.

2. LOOP OUT: Проходной разъем ТВ-сигнала для подключения второго ресивера или

аналогового входа телевизора.

3. HD TV: Выход HDMI для подключения телевизора для просмотра каналов в стан-

дарте SD и HD.

4. CVBS: Видеовыход для подключения телевизора кабелем 3xRCA – 3xRCA. Для

просмотра каналов в стандарте SD.

5. R/L: Аудиовыход правого/левого каналов для подключения телевизора кабелем

3xRCA – 3xRCA

6. DC 5V: Подключение адаптера питания 5 В.
