Lumax DA2202A [7/12] Порядок сборки и установки антенны

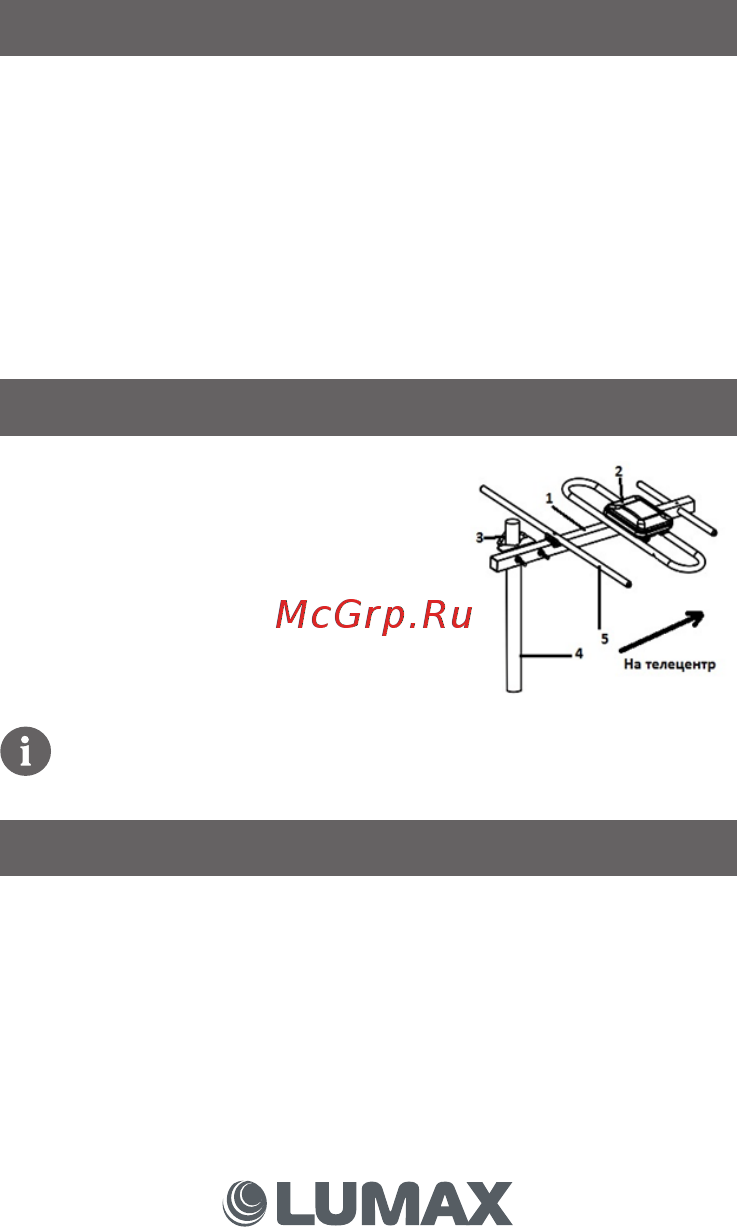

1. Антенна

2. Диполь со встроенным усилителем

3. Хомут крепления

4. Мачта / Кронштейн стеновой

(не входят в комплект)

5. Рефлектор

Изготовитель оставляет за собой право вносить

конструктивные изменения в антенну, не ухудшающие

качество приема.

1. Вскройте упаковку и аккуратно достаньте изделие и его ком-

плектующие. Проверьте комплектность и убедитесь в отсут-

ствии механических повреждений деталей. Удалите все упако-

вочные материалы и рекламные наклейки.

2. Поместите диполь в отверстие основной стрелы антенны, за-

фиксируйте его с помощью гайки, как показано на рис. 1а. Затем

так же установите рефлектор (рис. 1b).

КОМПЛЕКТАЦИЯ

УСТРОЙСТВО АНТЕННЫ

ПОРЯДОК СБОРКИ И УСТАНОВКИ АНТЕННЫ

Антенна – 1 шт.

Диполь со встроенным усилителем – 1 шт.

Рефлектор – 1 шт.

Хомут крепления – 1 шт.

Кабель – 1 шт.

Руководство по эксплуатации – 1 шт.
