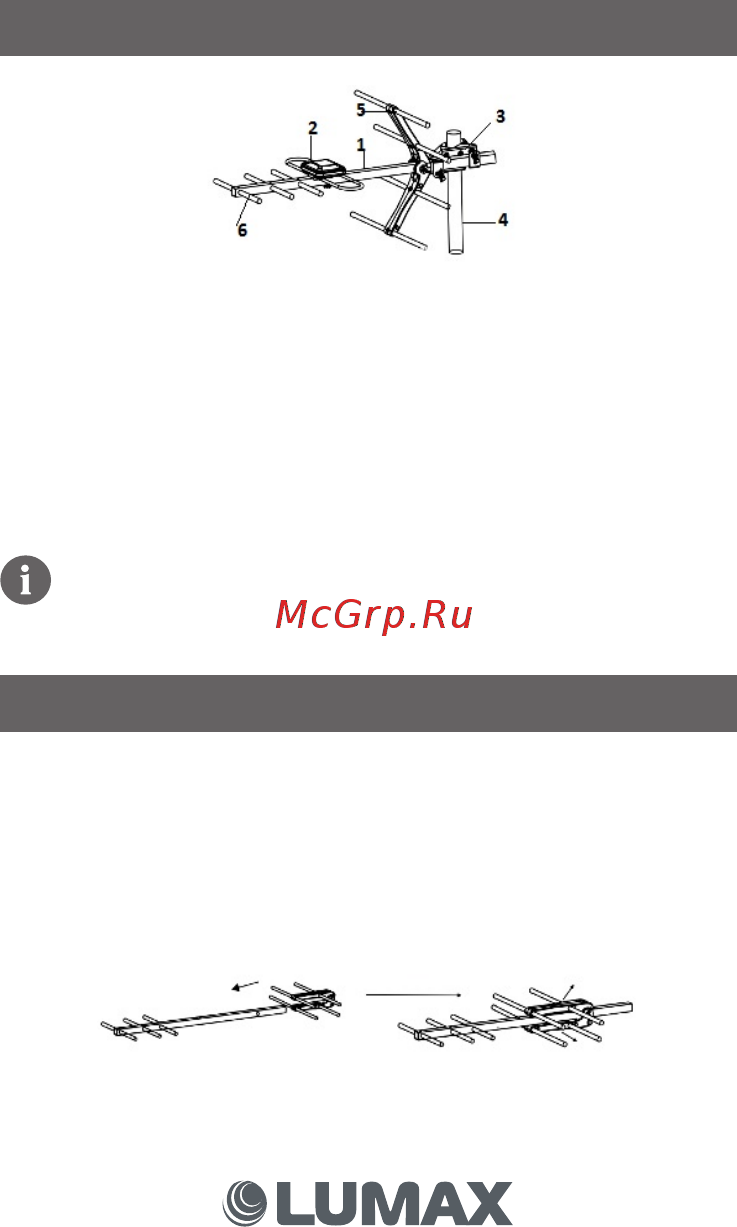

Lumax DA2501A [7/12] Порядок сборки и установки антенны

1. Антенна

2. Диполь со встроенным усилителем

3. Хомут крепления

4. Мачта / Кронштейн стеновой (не входят в комплект)

5. Рефлектор

6. Директор

Изготовитель оставляет за собой право вносить

конструктивные изменения в антенну, не ухудшающие

качество приема.

1. Вскройте упаковку и аккуратно достаньте изделие и его ком-

плектующие. Проверьте комплектность и убедитесь в отсут-

ствии механических повреждений деталей. Удалите все упако-

вочные материалы и рекламные наклейки.

2. Соедините 2 секции стрелы антенны, как показано на рис. 1.

УСТРОЙСТВО АНТЕННЫ

ПОРЯДОК СБОРКИ И УСТАНОВКИ АНТЕННЫ

Рис. 1
