Lumax DA2502P [6/12] Порядок сборки и установки антенны

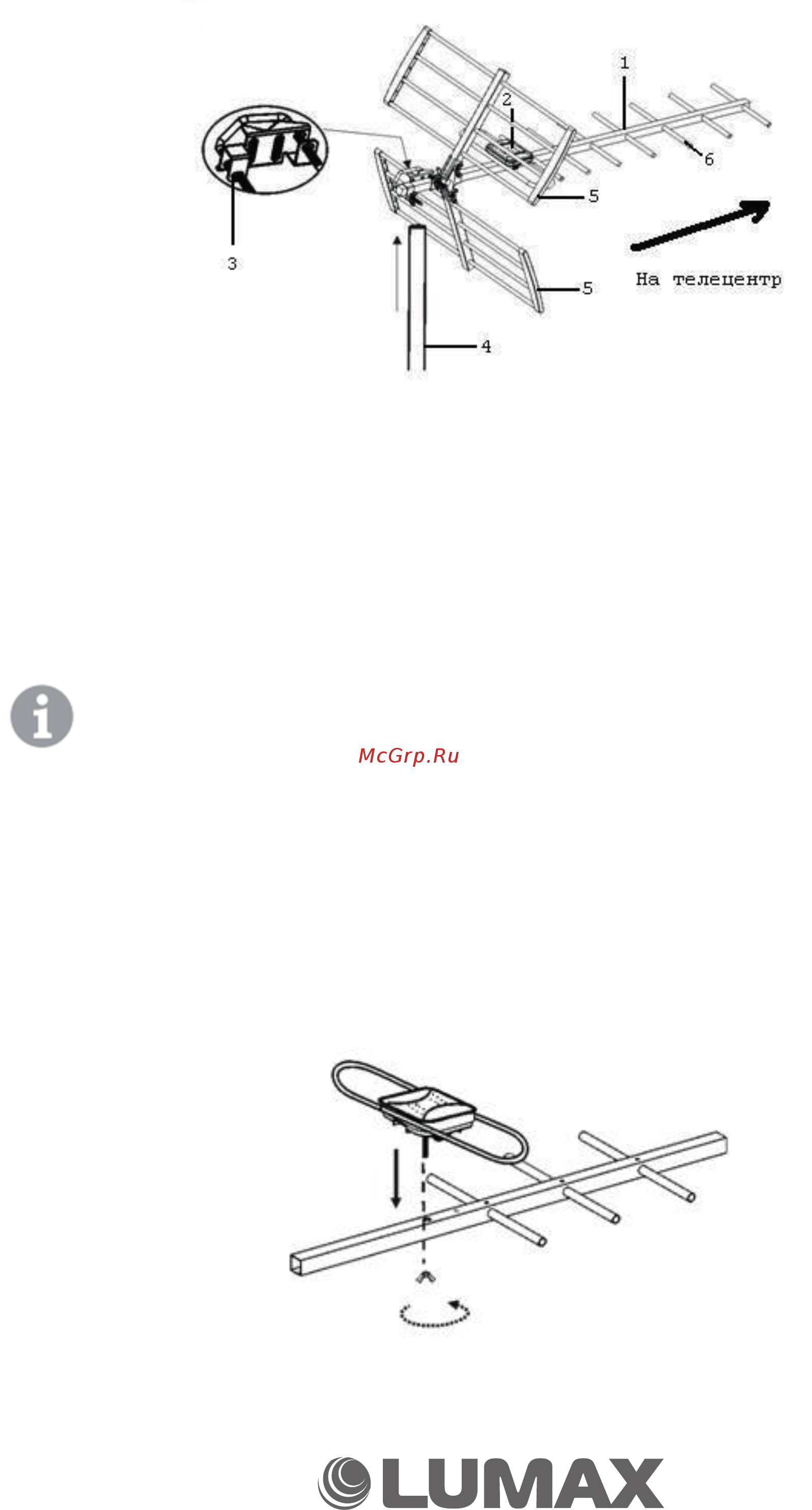

Устройство антенны

1. Антенна

2. Диполь

3. Хомут крепления

4. Мачта / Кронштейн стеновой (не входят в комплект)

5. 2 секции крепления рефлектор а

6. Директор

Изготовитель оставляет за собой право вносить конструктивные

изменения в антенну, не ухудшающие качество приема.

Порядок сборки и установки антенны

1. Вскройте упаковку и аккуратно достаньте изделие и его

комплектующие. Проверьте комплектность и убедитесь в отсутс твии

механических повреждений деталей. Удалите все упаковочные материалы и

рекламные наклейки.

2. Поместите диполь в отверстие основной стрелы ант

енны, зафиксируйте

его с помощью гайки, как показано на рис. 1.

Рис. 1
