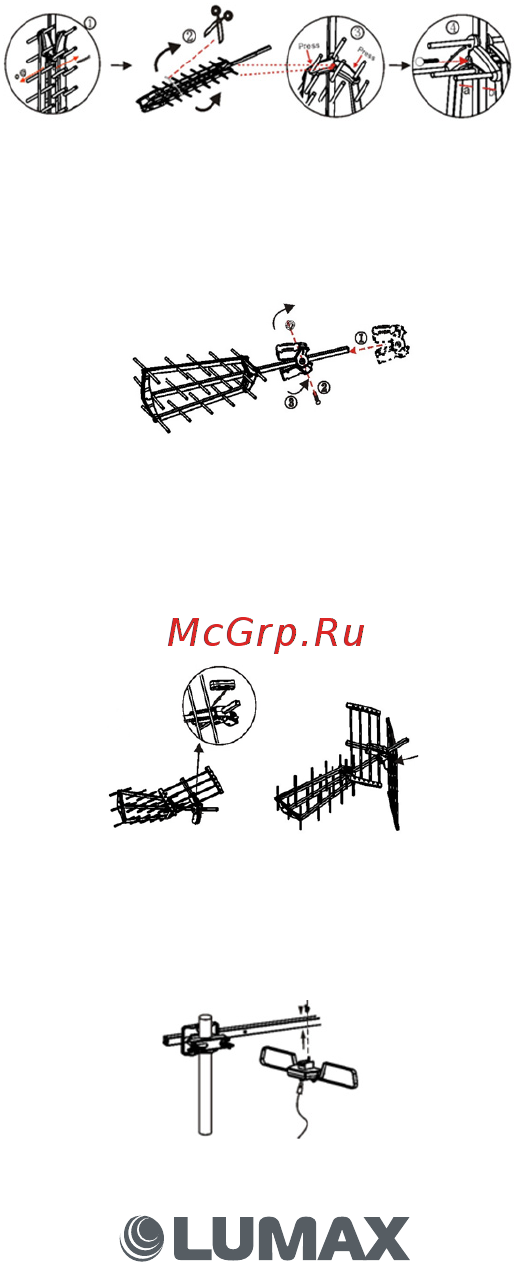

3. Установите и закрепите струбцину 1 в соответствии с рис. 2.

Разверните крепление отражателя и зафиксируйте.

4. Установите первую секцию крепления рефлектора в зажим,

затем плотно закройте крышкой до щелчка. Зафиксируйте

винтом. Повторите операцию со второй секцией крепления

рефлектора (рис. 3).

Рис. 4

Рис. 3

5. Закрепите диполь антенны со встроенным усилителем на основ-

ной направляющей антенны и подключите коаксиальный кабель

(рис. 4).
