Lumax DA2503A [7/12] Порядок сборки и установки антенны

1. Антенна

2. Диполь со встроенным усилителем

3. Хомут крепления

4. Мачта / Кронштейн стеновой (не входят в комплект)

5. 2 секции крепления рефлектор

6. Директор

Изготовитель оставляет за собой право вносить

конструктивные изменения в антенну, не ухудшающие

качество приема.

1. Вскройте упаковку и аккуратно достаньте изделие и его ком-

плектующие. Проверьте комплектность и убедитесь в отсут-

ствии механических повреждений деталей. Удалите все упако-

вочные материалы и рекламные наклейки.

2. Первый винт М5 * 45 выньте, как показано на рис. 1. Осторожно

отрежьте пластмассовый ограничитель. Нажмите на пластмас-

совые детали, как показано на рис. 3, чтобы совместить с отвер-

стием. Используйте винт М5 * 45, вставьте его обратно в отвер-

стие и установите на него гайку с другой стороны. Затяните болт,

как показано на рис. 5.

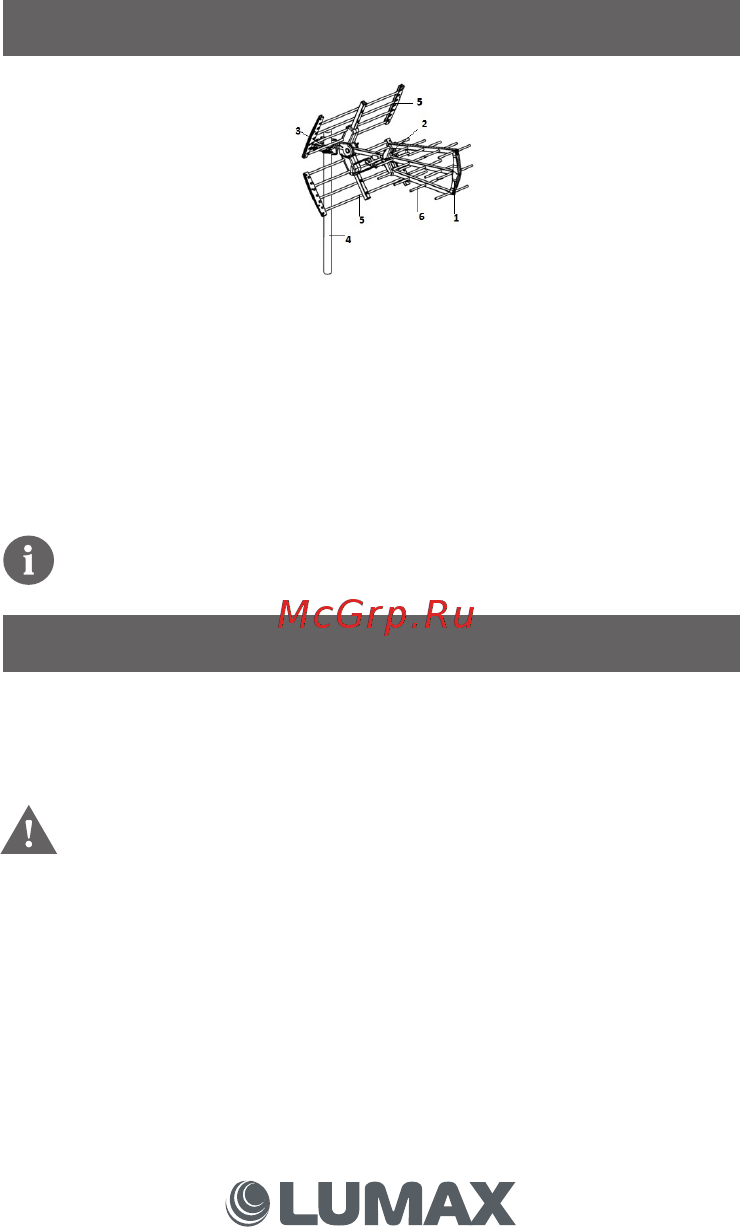

УСТРОЙСТВО АНТЕННЫ

ПОРЯДОК СБОРКИ И УСТАНОВКИ АНТЕННЫ

Предупреждение! Директора антенны будут

автоматически разворачиваться при снятии технического

пластикового ограничителя. Чтобы избежать риска

травмы при разрезании пластикового ограничителя и

разворачивании блока директоров антенны, придержите

блок директоров, снимите ограничитель и только потом

отпустите блок директоров. При этом антенну лучше

держать за конец основной консоли.
