Lumax DA2510P [7/12] Эксплуатация прибора

ЭКСПЛУАТАЦИЯ ПРИБОРА

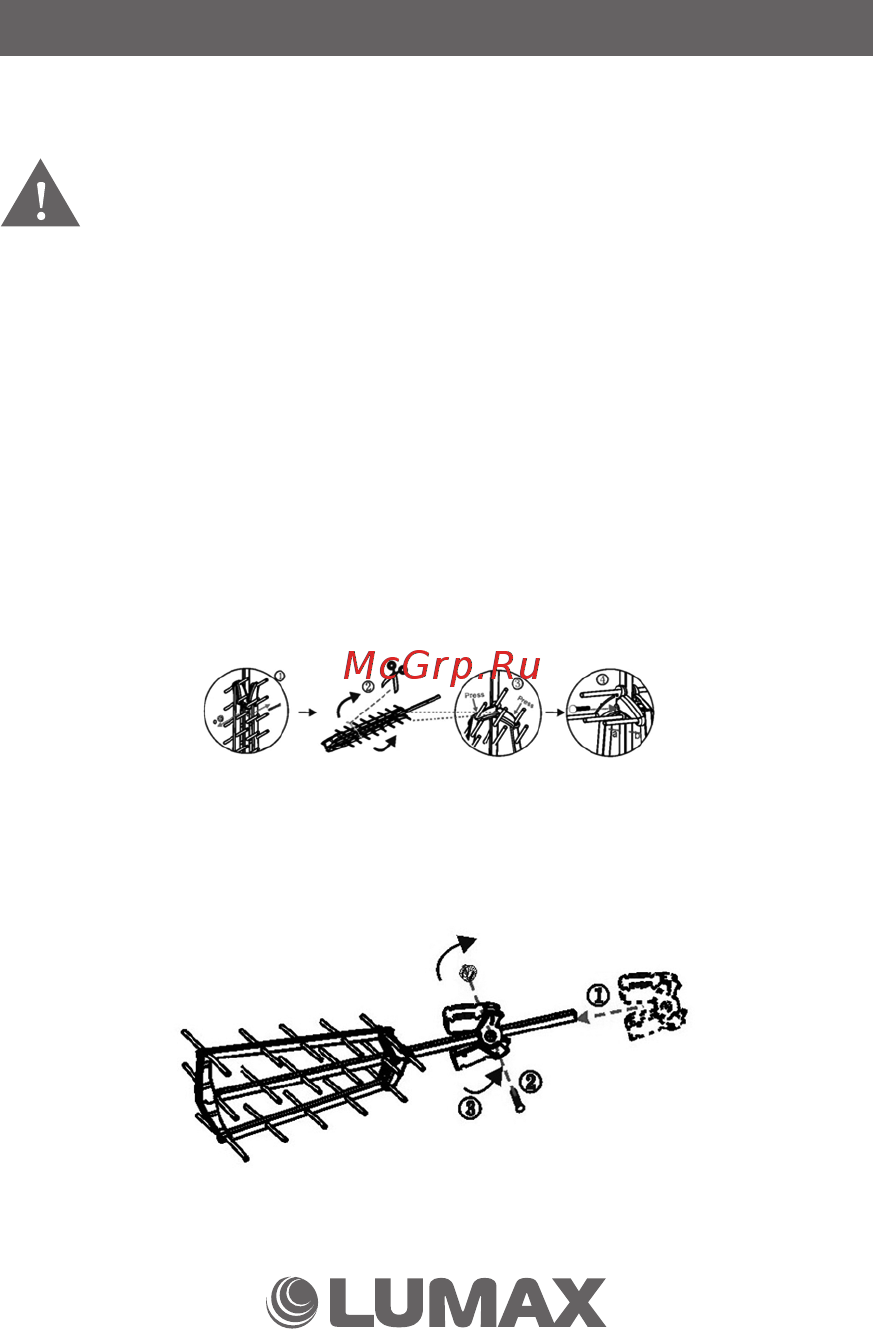

ПОРЯДОК СБОРКИ И УСТАНОВКИ АНТЕННЫ

Предупреждение! Директора антенны будут автоматически

разворачиваться при снятии технического пластикового

ограничителя. Чтобы избежать риска травмы при разреза-

нии пластикового ограничителя и разворачивании блока

директоров антенны, придержите блок директоров, снимите

ограничитель и только потом отпустите блок директоров.

При этом антенну лучше держать за конец основной консоли.

1. Первый винт М5 * 45 выньте, как показано на рис. 1. Осторожно от-

режьте пластмассовый ограничитель. Нажмите на пластмассовые

детали, как показано на рис. 3, чтобы совместить с отверстием.

2. Используйте винт М5 * 45, вставьте его обратно в отверстие и устано-

вите на него гайку с другой стороны. Затяните болт, как показано на

рисунке 5.

Рис. 1

3. Установите и закрепите струбцину 1 в соответствии с рис. 2. Развер-

ните крепление отражателя и зафиксируйте.

Рис. 2
