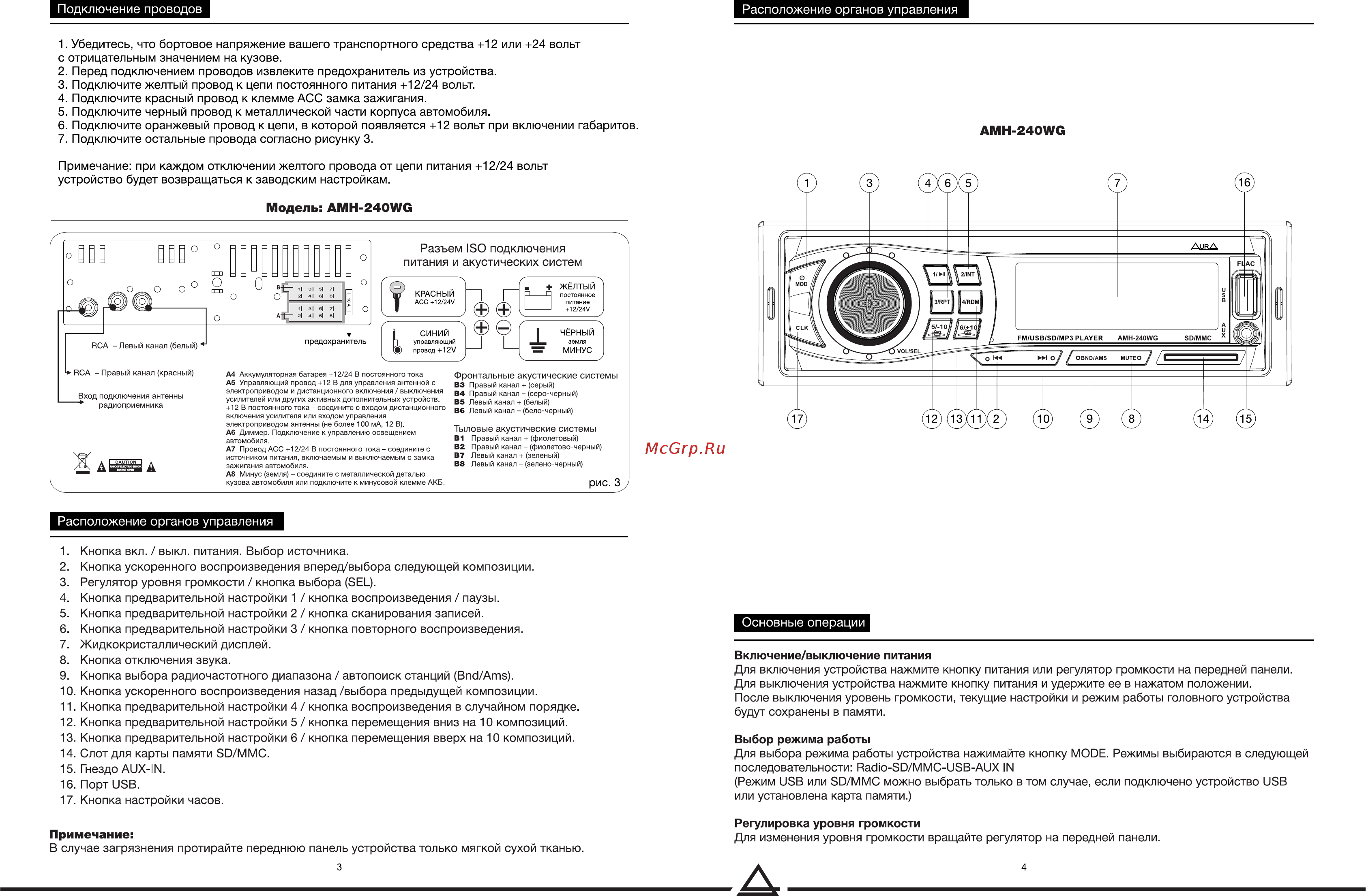

Подключение проводов Расположение органов управления 1 Убедитесь что бортовое напряжение вашего транспортного средства 12 или 24 вольт с отрицательным значением на кузове 2 Перед подключением проводов извлеките предохранитель из устройства 3 Подключите желтый провод к цепи постоянного питания 12 24 вольт 4 Подключите красный провод к клемме АСС замка зажигания 5 Подключите черный провод к металлической части корпуса автомобиля 6 Подключите оранжевый провод к цепи в которой появляется 12 вольт при включении габаритов 7 Подключите остальные провода согласно рисунку 3 AMH 240WG Примечание при каждом отключении желтого провода от цепи питания 12 24 вольт устройство будет возвращаться к заводским настройкам Модель AMH 240WG Разъем ISO подключения питания и акустических систем RCA Правый канал красный Вход подключения антенны радиоприемника А4 Аккумуляторная батарея 12 24 В постоянного тока А5 Управляющий провод 12 В для управления антенной с электроприводом и дистанционного включения выключения усилителей или других активных дополнительных устройств 12 В постоянного тока соедините с входом дистанционного включения усилителя или входом управления электроприводом антенны не более 100 мА 12 В Аб Диммер Подключение к управлению освещением автомобиля А7 Провод АСС 12 24 В постоянного тока соедините с источником питания включаемым и выключаемым с замка зажигания автомобиля А8 Минус земля соедините с металлической деталью кузова автомобиля или подключите к минусовой клемме АКБ Фронтальные акустические системы ВЗ Правый канал серый В4 Правый канал серо черный В5 Левый канал белый Вб Левый канал бело черный Тыловые акустические системы В1 Правый канал фиолетовый В2 Правый канал фиолетово черный В7 Левый канал зеленый В8 Левый канал зелено черный рис 3 Расположение органов управления 1 Кнопка вкл выкл питания Выбор источника 2 Кнопка ускоренного воспроизведения вперед выбора следующей композиции 3 Регулятор уровня громкости кнопка выбора SEL 4 Кнопка предварительной настройки 1 кнопка воспроизведения паузы 5 Кнопка предварительной настройки 2 кнопка сканирования записей 6 Кнопка предварительной настройки 3 кнопка повторного воспроизведения 7 Жидкокристаллический дисплей 8 Кнопка отключения звука 9 Кнопка выбора радиочастотного диапазона автопоиск станций Bnd Ams 10 Кнопка ускоренного воспроизведения назад выбора предыдущей композиции 11 Кнопка предварительной настройки 4 кнопка воспроизведения в случайном порядке 12 Кнопка предварительной настройки 5 кнопка перемещения вниз на 10 композиций 13 Кнопка предварительной настройки 6 кнопка перемещения вверх на 10 композиций 14 Слот для карты памяти SD MMC 15 Гнездо AUX IN 16 Порт USB 17 Кнопка настройки часов Примечание В случае загрязнения протирайте переднюю панель устройства только мягкой сухой тканью з Основные операции Включение выключение питания Для включения устройства нажмите кнопку питания или регулятор громкости на передней панели Для выключения устройства нажмите кнопку питания и удержите ее в нажатом положении После выключения уровень громкости текущие настройки и режим работы головного устройства будут сохранены в памяти Выбор режима работы Для выбора режима работы устройства нажимайте кнопку MODE Режимы выбираются в следующей последовательности Radio SD MMC USB AUX IN Режим USB или SD MMC можно выбрать только в том случае если подключено устройство USB или установлена карта памяти Регулировка уровня громкости Для изменения уровня громкости вращайте регулятор на передней панели 4
