Aura SM-B658 [2/3] Введение

Aura SM-B658 [2/3] Введение
Благодарим Вас за приобретение акустических систем торговой марки
Для установки акустических систем мы настоятельно рекомендуем воспользоваться услугами
профессиональной установочной студии. Правильная конфигурация системы и квалификация
специалистов позволят максимально использовать потенциал Ваших акустических систем,
избежать неприятных ситуаций, а так же исключить ошибки при подключении и возможные
неисправности.
• 6,5" (16,5см) Штампованная металлическая корзина
• 6,5" (16,5см) Прочный диффузор из целлюлозы
• 1,0" (2,54см) Высокотемпературная звуковая катушка
• Полихлопковая центрирующая шайба
• Рекомендуемая частота среза кроссовера HP: 250Hz/12dB
Ìåðû áåçîïàñíîñòè
Для обеспечения эффективной работы акустические системы рекомендуется
использовать при температуре окружающей среды не ниже 5°C.
Устанавливайте акустические системы только в сухом и хорошо проветриваемом месте.
Для обеспечения безопасного передвижения рекомендуется устанавливать на
звуковоспроизводящей системе такой уровень громкости, который не мешал бы слышать
все шумы окружающего дорожного движения.
Êîìïëåêòàöèÿ
1. Акустические системы (х 2).
2. Руководство по установке и подключению (х 1).
3. Крепежные винты 4х25мм (х 8).
4. Клипса крепления (х 8).
5. Защитные металлические грили с пластиковыми рамками (х 2).
6. Гарантийный талон (х 1).
7. Установочный шаблон (х 1).
8. Наклейка с логотипом (х 1).
Óñòàíîâêà
Установка в дверь автомобиля.
Вы можете установить ваши акустические системы в передние или задние двери автомобиля
- убедитесь, что ничего не мешает Вам в выбранном месте установки акустических систем
- на внутренней перегородке двери уже могут присутствовать установочные отверстия. В этом
случае Вам будет достаточно подготовить только внешнюю обшивку.
- проверьте, чтобы акустические терминалы, корзина или магнит акустических систем не
соприкасались с внутренними частями и механизмами в двери (стекло, механизмы открывания,
и т.д.). А так же убедитесь, что защитный гриль не перекрывает ручки дверей, кнопки
стеклоподъемников и т.д.
1. Заглушите двигатель автомобиля. Коммутация компонентов при включенном питании может
привести к выходу из строя акустических систем.

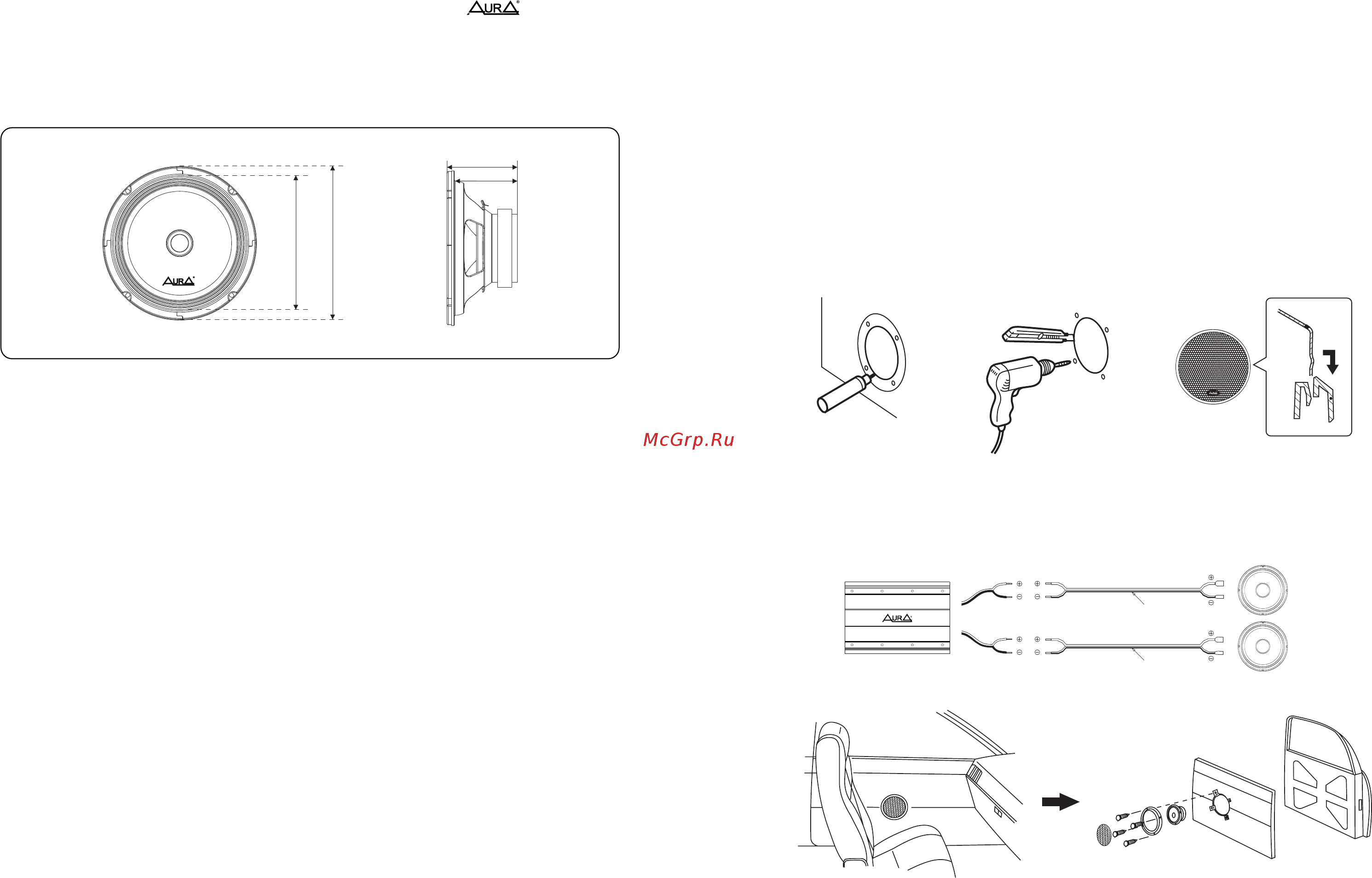

2. Используйте, предоставленный в комплекте шаблон, для разметки на месте установки.
3. Обведите контуры установочного отверстия для акустической системы и крепежных
отверстий. (рис.1)
4. Вырежьте размеченное отверстие и просверлите места для крепежных болтов. (рис.2)
5. Снимите защитный гриль (рис.3)
рис.1
рис.2 рис.3
6. Зачистите акустические кабели с одной стороны и подключите их к усилителю, как показано
на рисунке ниже. Обратите внимание на полярность при подключении. При неправильном
подключении возможно уменьшение уровня низкочастотного диапазона.
7. Зачистите акустические кабели с другой стороны и используйте акустические терминалы
шириной 4,8 мм.
НЕ В КОМПЛЕКТЕ
ПРАВЫЙ КАНАЛ
ЛЕВЫЙ КАНАЛ
НЕ В КОМПЛЕКТЕ
Class AB MOSFET Car Amplifier AMP-4.60
SPEAKER
LEFT
SPEAKER
RIGHT
2-4 CHANNEL AMPLIFIER
8. Установите акустические системы как показано на рисунке ниже.
9. Установите и закрепите защитный гриль на акустических системах.
Ââåäåíèå
Îïèñàíèå
2
3
146
165
69
77
