Prology AVM-650SC © 2004 Saturn High-Tech, Inc., USA
4
Элементы управления и их функции

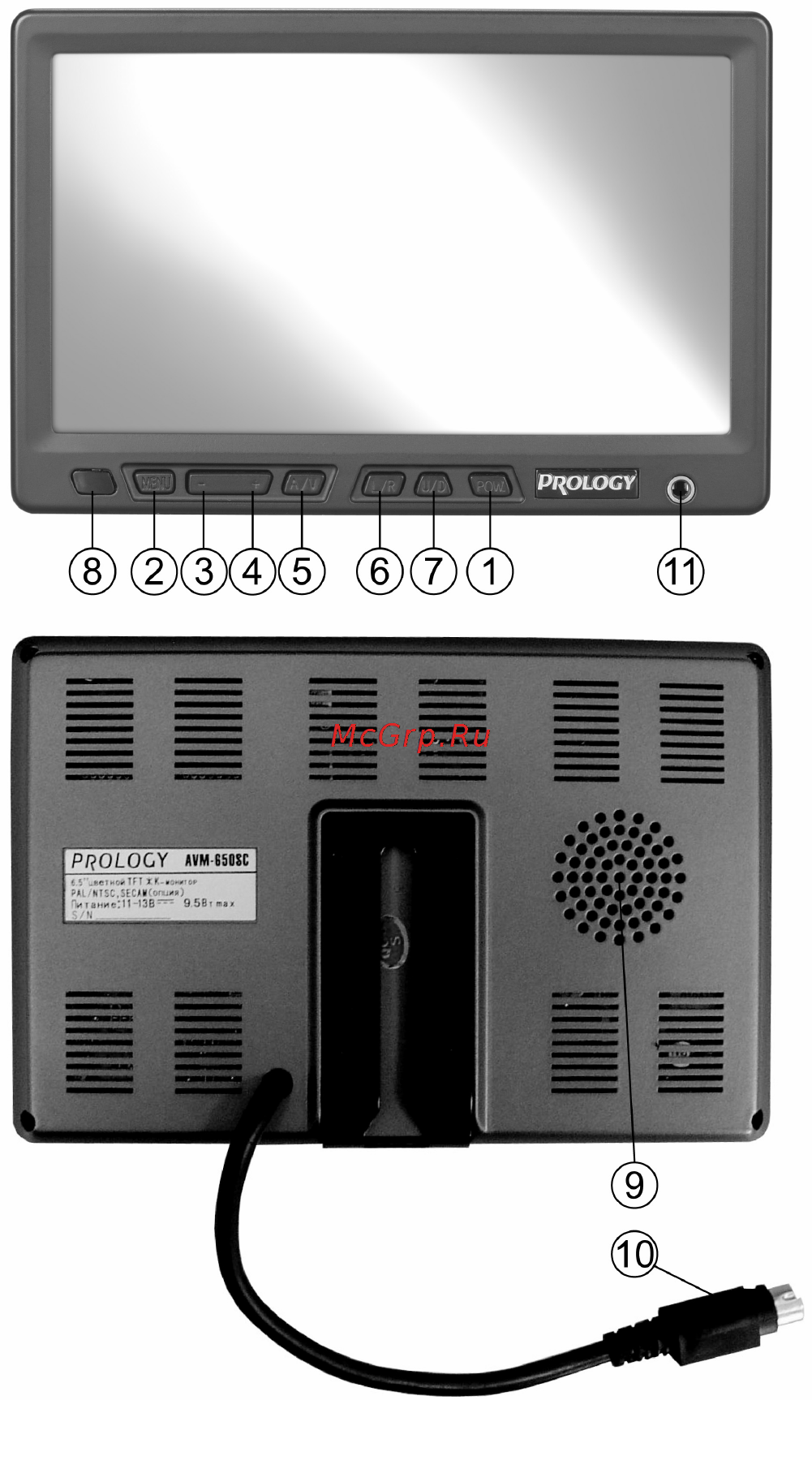

Внешний вид монитора, расположение эле-
ментов управления на мониторе и на пульте
дистанционного управления показаны на рис.
1, 2.
Элементы управления на мониторе
1. Кнопка "POW." для включения и выключе-
ния монитора.
2. Кнопка "FUNC" для получения доступа к
меню регулировки изображения и громко-
сти
3. Кнопка "–" понижения уровня громкости, в
режиме экранного меню – кнопка уменьше-
ния выбранного параметра.
4. Кнопка "+" повышения уровня громкости, в
режиме экранного меню – кнопка увеличе-
ния выбранного параметра.
5. Кнопка "A/V" для переключения видеовхо-
дов
6. Кнопка "L/R" для разворота изображения
по горизонтали. "Зеркальный" режим может
понадобиться, если к монитору подключена
видеокамера заднего вида автомобиля.
7. Кнопка "U/D" для разворота изображения
по вертикали и может использоваться при
установке монитора под поверхность.
8. Инфракрасный приемник сигналов дистан-
ционного управления.
9. Встроенный динамик.
10. Разъем аудио/видео входа и питания. К
данному разъему можно подключить
имеющийся в комплекте переходник на
стандартные разъемы типа RCA и разъем
питания:
RCA-разъем желтого цвета вход видео №1
RCA-разъем красного цвета вход видео №2
RCA-разъем белого цвета вход звука
Разъем питания 12 В внешний контакт - отрицательная полярность
внутренний контакт - положительная полярность
11. Разъем для подключения наушников.
Рис. 1
