Emotron FDU48-4P1-2Y [6/18] Установка в шкаф
![Emotron FDU48-375-20 [6/18] Установка в шкаф](/views2/1571672/page6/bg6.png)
4 CG Drives & Automation 01-6014-09r4
Дополнение
2.3 Установка в шкаф
2.3.1 Охлаждение
Если преобразователь частоты устанавливается в
шкаф, необходимо учитывать скорость потока воздуха
от охлаждающих вентиляторов.
3. Установка

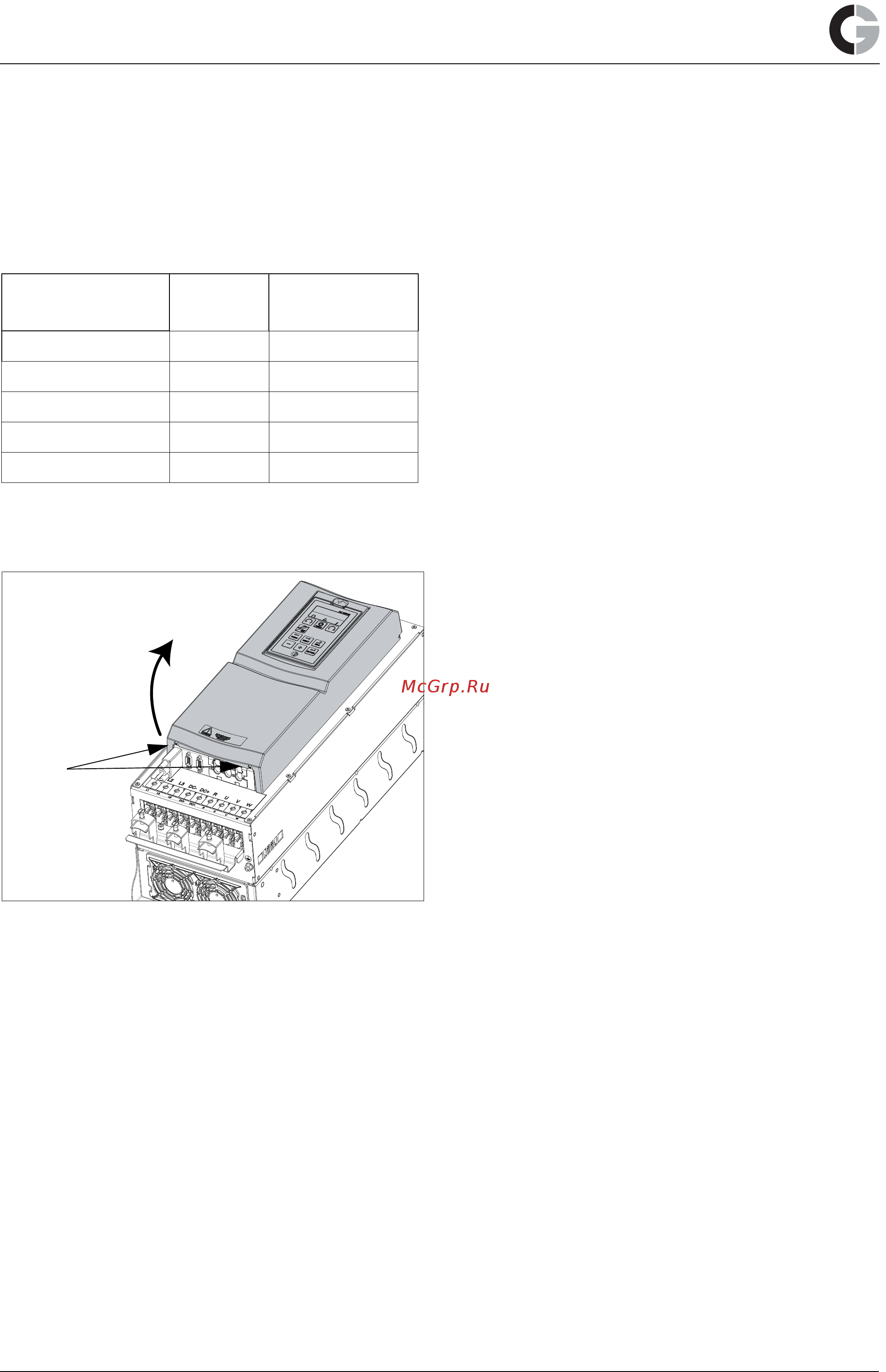

Рис. VIII Снятие верхней крышки (принципиальная
схема).
Для того чтобы получить доступ ко всем кабельным
соединениям и клеммам, нужно открыть и снять
переднюю крышку в следующем порядке.
• Ослабьте два винта A (см. Рис. VIII) в нижней
части крышки на несколько оборотов (нет
необходимости извлекать винты полностью).
• Слегка покачайте нижнюю часть крышки и
сни-
мите ее вниз. Соблюдайте осторожность! Не
качайте крышку слишком сильно, чтобы не повре-
дить кромки на верхних петлях.
Теперь открывается легкий доступ ко всем клем-
мам.
3.2 Подключение кабелей
3.2.1 Сетевые кабели
Размеры кабелей двигателя и питающей сети должны
соответствовать местным нормативам. Кабель должен
выдерживать ток нагрузки преобразователя частоты.
Преобразователь частоты в стандартном исполнении
оснащен сетевым фильтром помех категории C3,
который соответствует индустриальному
применению.
Рекомендации по выбору сетевых
кабелей
• Для выполнения требований стандарта EMC не
обязательно использовать экранированные сетевые
кабели.
• Используйте термостойкие кабели,
выдерживающие +60C или выше.
• Характеристики кабелей и предохранителей
должны соответствовать действующим норматив-
ным документам и номинальному выходному току
двигателя. См. Таблица XVI, страница 14.
• Для проводов с поперечным сечением
< 16 мм
2
в качестве заземляющего провода следует
использовать провод, аналогичный фазовому. Для
проводов с поперечным сечением более 16 мм
2
, но
не более 35 мм
2
, поперечное сечение провода
защитного заземления должно быть не менее 16
мм
2
. Для проводов сечением более 35 мм
2
следует
подбирать провод защитного заземления сечением
не менее 50% от величины сечения используемого
фазового провода.
Если используемый кабель защитного заземления
не соответствует вышеописанным требованиям
относительно поперечного сечения заземляющего
провода, используйте отдельный заземляющий
провод.
• Заземление корпуса отдельным проводом необхо-
димо только в том случае, если монтажная панель
окрашена. Все преобразователи частоты имеют
неокрашенную заднюю поверхность, поэтому под-
ходят для монтажа на неокрашенной панели.
VFX/FDU
Модель
Типоразмер
корпуса
Расход воздуха
[м
3
в час]
от 48-025 до 48-030 C2 120
от 48-036 до 48-045 C2 170
от 48-060 до 48-088 D2 170
от 48-106 до 48-171 E2 510
от 48-205 до 48-244 F2 800
A
