Prology AVM-700SC [4/8] Элементы управления и их функции
![Prology AVM-700SC [4/8] Элементы управления и их функции](/views2/1005740/page4/bg4.png)
Prology AVM-700SC © 2004 Saturn High-Tech, Inc., USA
4
Элементы управления и их функции

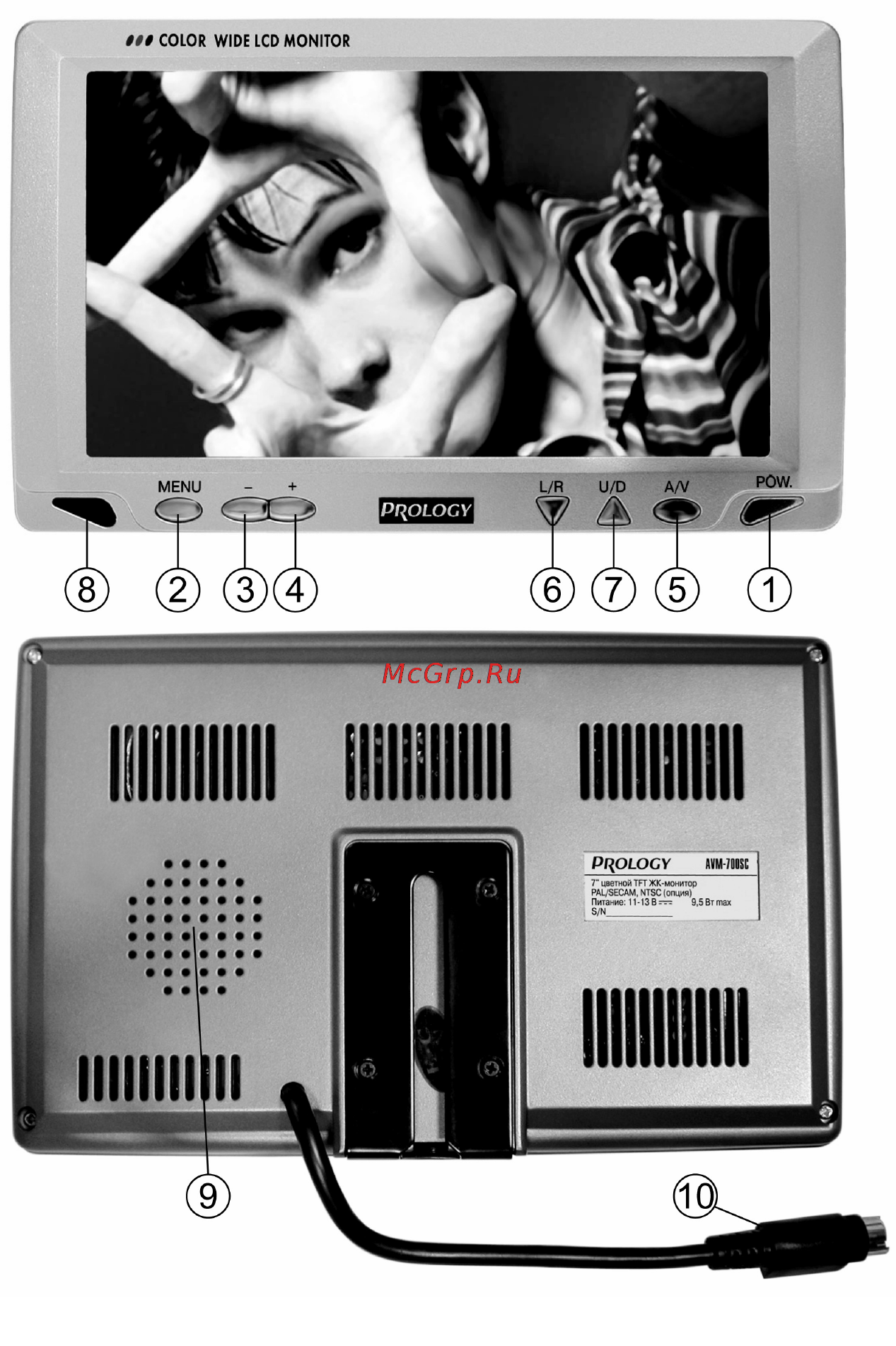

Внешний вид монитора, расположение элементов управления на мониторе и на пульте дистанцион-
ного управления показаны на рис. 1, 2.
Элементы управления на мо-
ниторе
1. Кнопка "POW." для включения
и выключения монитора.
2. Кнопка "FUNC" для получения
доступа к меню регулировки
изображения и громкости
3. Кнопка "–" понижения уровня
громкости, в режиме экранно-
го меню – кнопка уменьшения
выбранного параметра.
4. Кнопка "+" повышения уровня
громкости, в режиме экранно-
го меню – кнопка увеличения
выбранного параметра.
5. Кнопка "A/V" для переключе-
ния видеовходов
6. Кнопка "L/R" для разворота
изображения по горизонтали.
"Зеркальный" режим может
понадобиться, если к монито-
ру подключена видеокамера
заднего вида автомобиля.
7. Кнопка "U/D" для разворота
изображения по вертикали и
может использоваться при
установке монитора под по-
верхность.
8. Инфракрасный приемник сиг-
налов дистанционного управ-
ления.
9. Встроенный динамик.
10. Разъем аудио/видео входа и
питания. К данному разъему
можно подключить имеющий-
ся в комплекте переходник на стандартные разъемы ти-
па RCA и разъем питания:
RCA-разъем желтого цвета вход видео №1
RCA-разъем красного цвета вход видео №2
RCA-разъем белого цвета вход звука
Разъем питания 12 В внешний контакт - отрицательная полярность
внутренний контакт - положительная полярность
Рис. 1
