ESQ ESQ-9000-16044 [7/12] Габаритные размеры
![ESQ ESQ-9000-16044 [7/12] Габаритные размеры](/views2/1574356/page7/bg7.png)
B1
Ш1
ШД
Д1
B

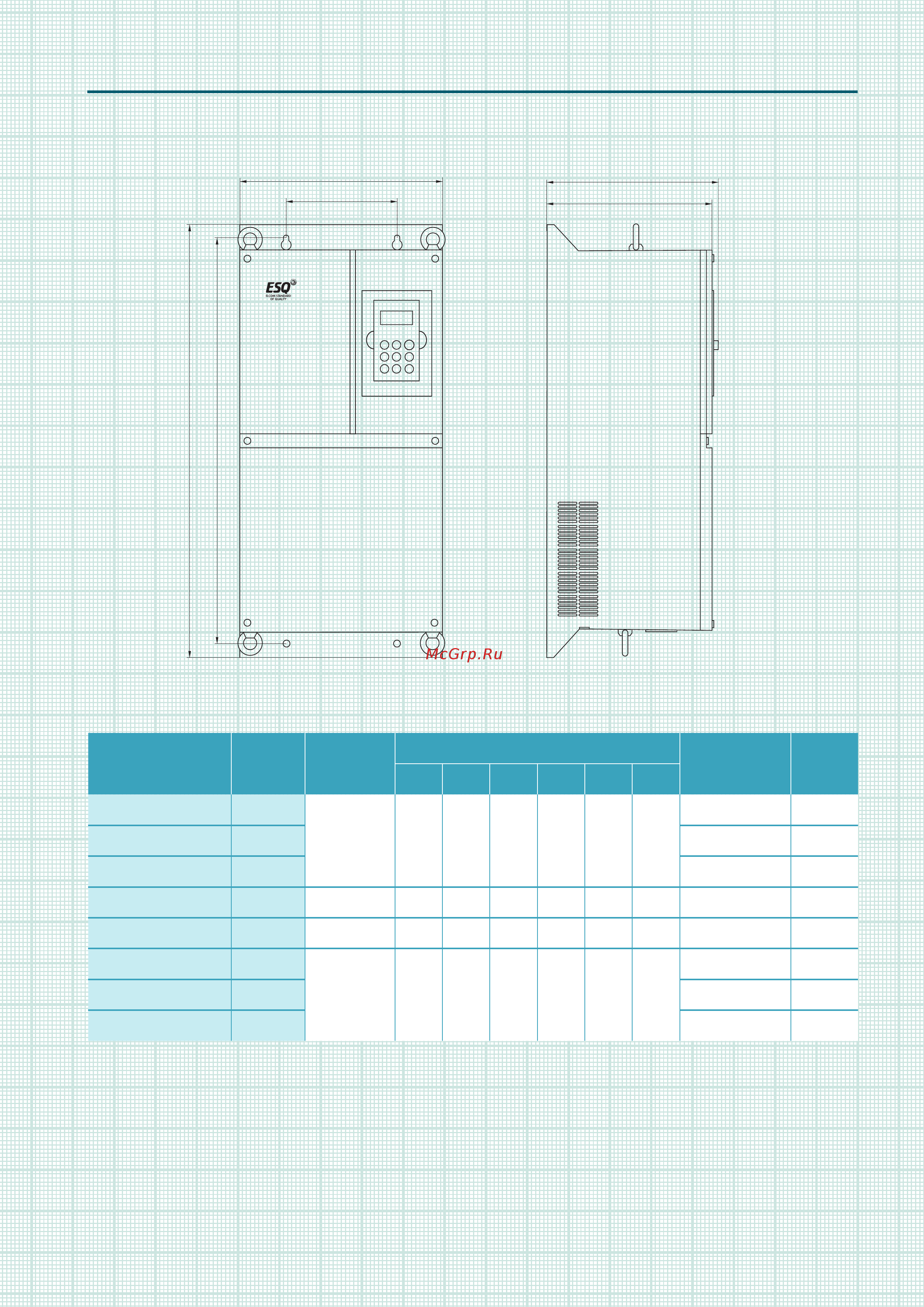

Рисунок 11.
ГАБАРИТНЫЕ РАЗМЕРЫ
Модель установки
Мощность
(кВт)
Входное
напряжение
(B)
Габаритные размеры (мм)
Установочные
отверстия (мм)
Вес
В В1 Ш Ш1 Д Д1
ESQ-9000-18,5 18,5
440 463 447 282 225 232 223
8 25
ESQ-9000-22 22 8 25
ESQ-9000-30 30 8 25
ESQ-9000-55 55 440 629 589 329,5 179,5 276,5 266,5 8 45
ESQ-9000-75 75 440 727 687 375 225 307 297 8 60
ESQ-9000-90 90
440 782 742 460 310 345 335
8 70
ESQ-9000-110 110 8 70
ESQ-9000-132 132 8 70
Таблица 20.
ESQ-9000 45
