- 128 -
Эталон базовой блокировки NO (Установка: 9)
OFF (ВЫКЛ.) Базовая блокировка
ON (ВКЛ.) Нормальная работа.
• Это функция базовой блокировки внешних эталонов.
• Базовая блокировка служит для отключения вывода инвертора. Когда эталон базовой
блокировки является вводом, двигатель будет находиться в ненагруженном состоянии
с проскальзыванием.
• Поскольку выходная частота записана внутри. Как только базовая блокировка
отменена, частота будет выводиться. В это время, поскольку выходная частота
изменяется шаг за шагом в случае, когда эталон базовой блокировки является вводом
для чрезмерно высокоскоростного состояния вращения, должны быть предприняты
некоторые меры предосторожности; например: установка рабочей ссылки в "OFF"
(Выкл). Если рабочая ссылка - Выкл., величина выходной частоты, удерживаемая
внутри, вернется в ноль.
• После того как эталон базовой блокировки введен, если необходима его отмена,
напряжение вернется в прежнюю величину в соответствии со временем возвращения
напряжения (Р2-04).

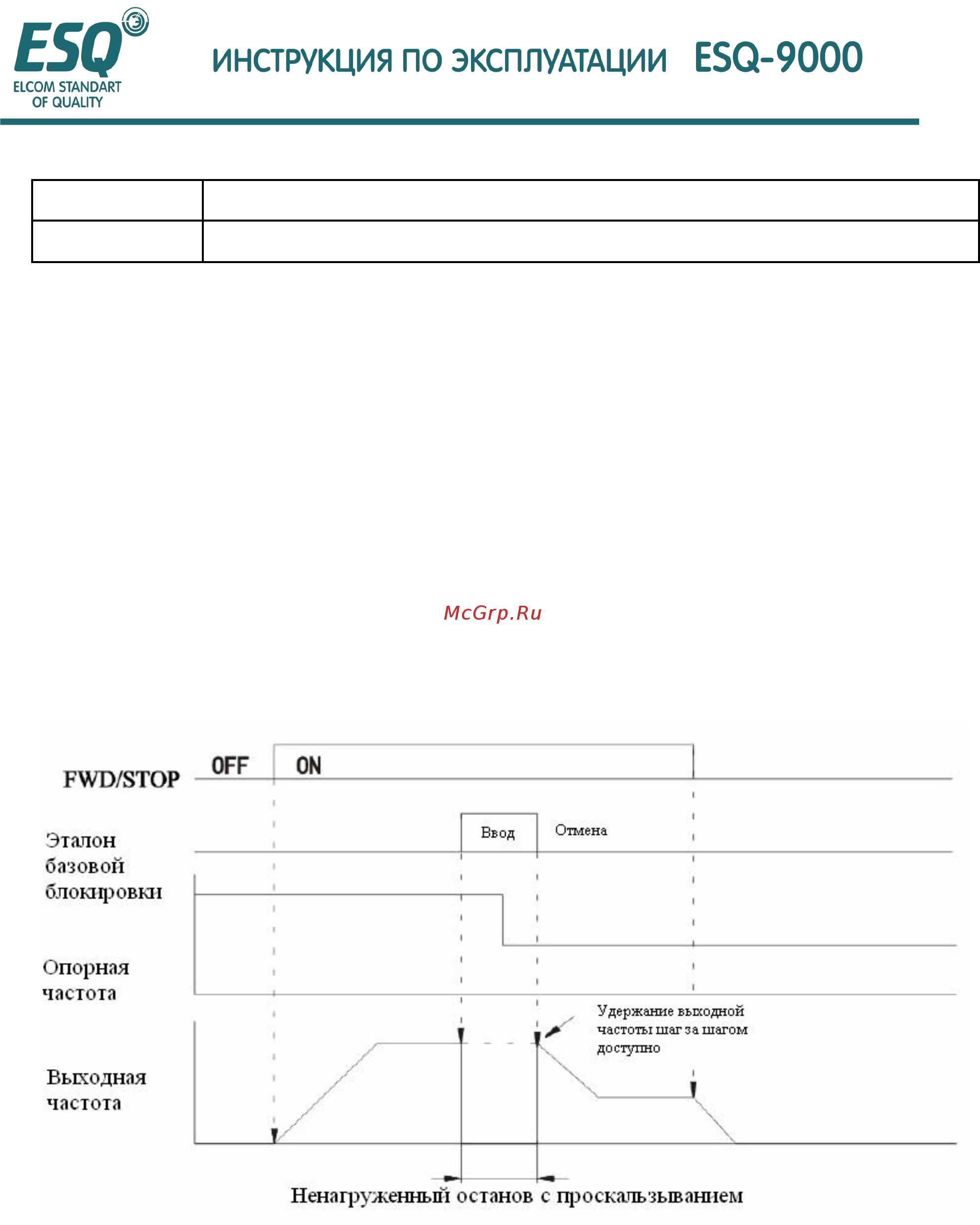

Выходная частота, которая может удерживать состояние пошагового изменения
