- 129 -

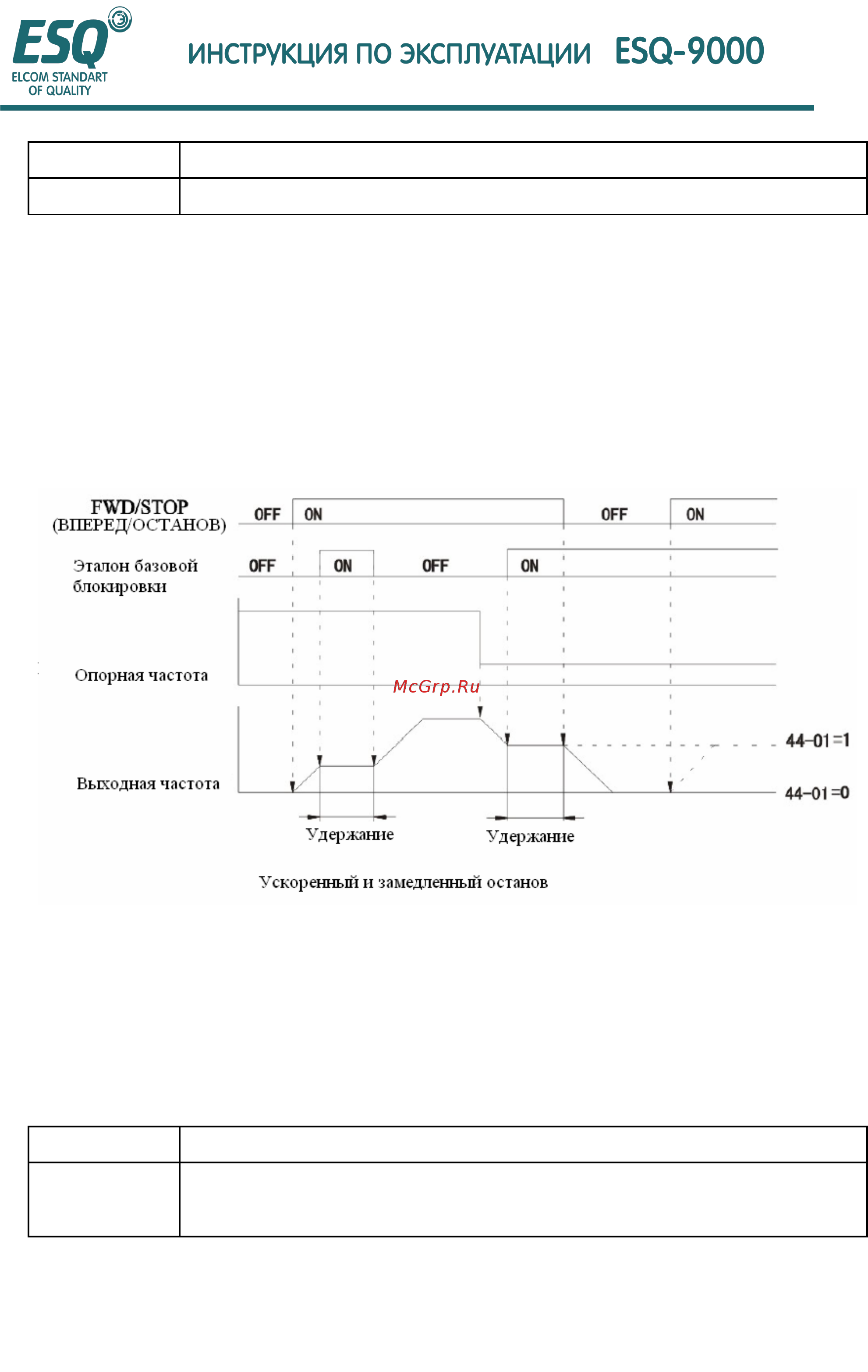

Удержание ускоренного и замедленного останова (Установка: A)
OFF (ВЫКЛ.) Обычная работа для перезапуска ускорения и замедления
ON (ВКЛ.) Останов ускорения и замедления и удержание частоты
• В период ввода ускоренного и замедленного останова, одновременно происходит
останов ускорения и замедления и удержание выходной частоты.
• После ввода удержания ускоренного и замедленного останова, а затем после его
отмены, ускорение и замедление будут возобновлены.
• В состоянии, когда введено удержание ускоренного и замедленного останова, если
введен останов, произойдет переход в состояние останова.
• В случае, когда 44-01 (Выбор функции удержания опорной частоты) установлен в
"01", удерживаемая частота записывается. Поскольку эта величина остается
записанной после выключения питания, при повторном вводе рабочей ссылки,
инвертор перезапустится в соответствии с этой частотой.
• Для случая, когда 44-01="1", удерживаемая выходная частота записывается. Если
инвертор должен соответствовать рабочей величине этой частоты после останова,
пожалуйста, введите рабочую ссылку, когда Удержание ускоренного и замедленного
останова "ВКЛ".
• В случае, когда 44-01="0", если рабочая ссылка является вводом, когда ускоренный и
замедленный останов – ВКЛ, будет записана "нулевая" рабочая частота.
Предварительный сигнал тревоги о перегреве инвертора ОН2 (Установка: B)
OFF (ВЫКЛ.) Нормальная работа.
ON (ВКЛ.)
Нормальная работа (Отображение индикации "OH2 inverter overheating
pre-alarm" (Предварительный сигнал тревоги о перегреве инвертора ОН2)
на цифровом операторе)
• Если предварительный сигнал тревоги о перегреве ВКЛ., отобразится индикация
"OH2 inverter overheating pre-alarm"(Предварительный сигнал тревоги о перегреве
инвертора ОН2). Если он переходит в состояние ВЫКЛ. индикация исчезнет;
действие по сбросу предварительного сигнала тревоги не требуется.
• Если инвертор продолжает работать без выявления сбоя, пожалуйста, выдайте
