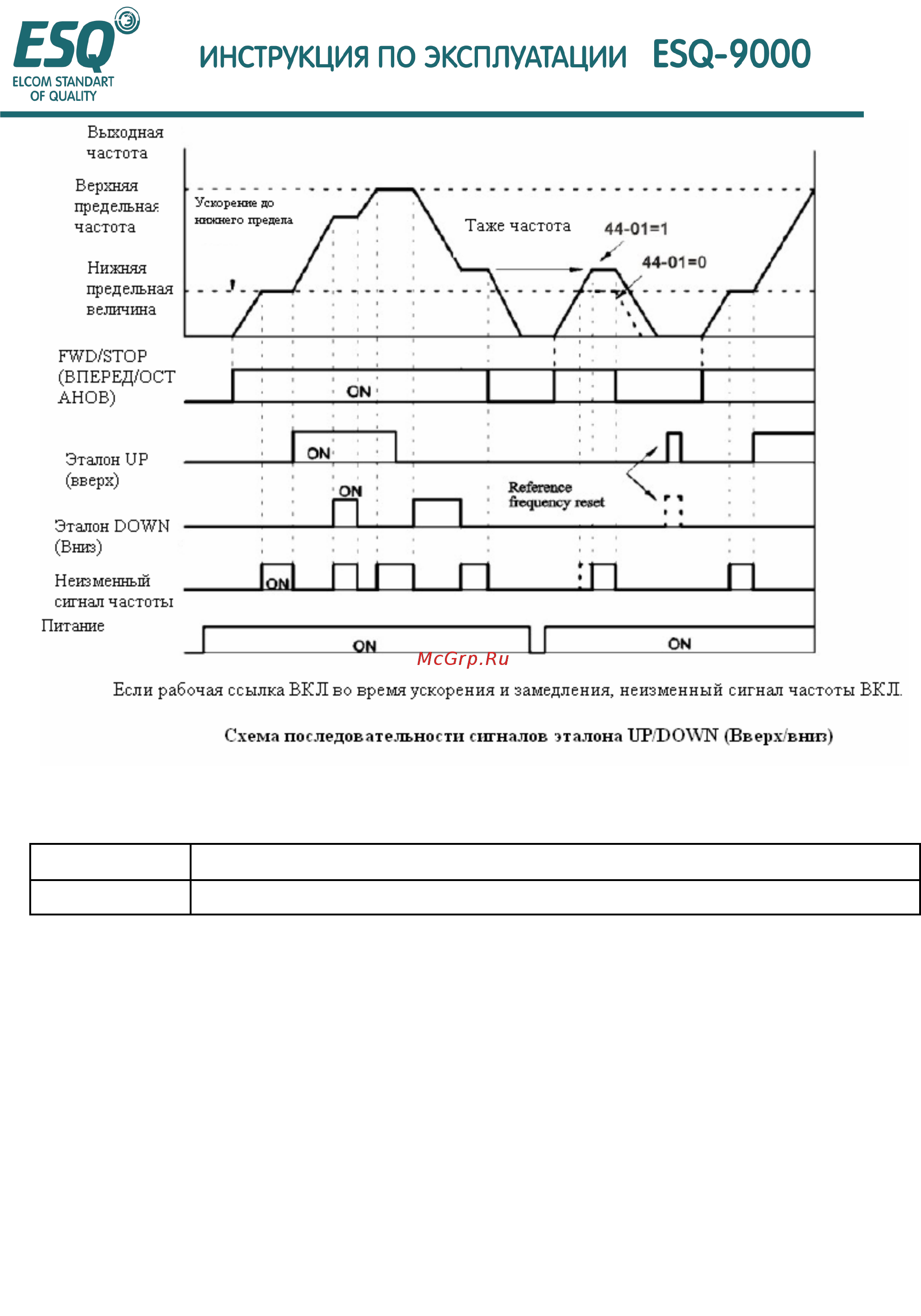

- 132 -
Сброс сбоя (Уставка:14)
OFF (ВЫКЛ.) Нормальная работа.
ON (ВКЛ.) Нарастание: сброс сбоя (Без сбоя: нормальная работа)
• Эта функция для выполнения внешнего сброса сбоя.
• При возникновении сбоя, пожалуйста, убедитесь в выполнении мер по устранению
сбоя перед очередным пуском инвертора. Если сброс сбоя повторяется без выполнения
мер по его устранению, инвертор получит повреждение.
• При возникновении сбоя установите рабочую ссылку в состояние OFF(ВЫКЛ);
установите сброс сбоя в ON (ВКЛ.), затем в OFF (Выкл.); установите рабочую ссылку
в ON (ВКЛ.), таким образом, инвертор вернется в рабочее состояние. В случае, когда
рабочая ссылка - ON (ВКЛ.), в сбросе сбоя нет необходимости.
• В случаях отсутствия сбоев, сигнал ON/OFF (ВКЛ./ВЫКЛ.) не повлияет на работу.
Эталон переключения двигателя (Выбор двигателя 2) (Установка: 16)
• OFF (ВЫКЛ.): работа в соответствии с параметром двигателя 2
[Описание функционирования]
(Примечание) Пожалуйста, используйте внешний контроллер последовательности для
внедрения проверки переключения M1/M2 и состояния выбора двигателя.
