- 133 -

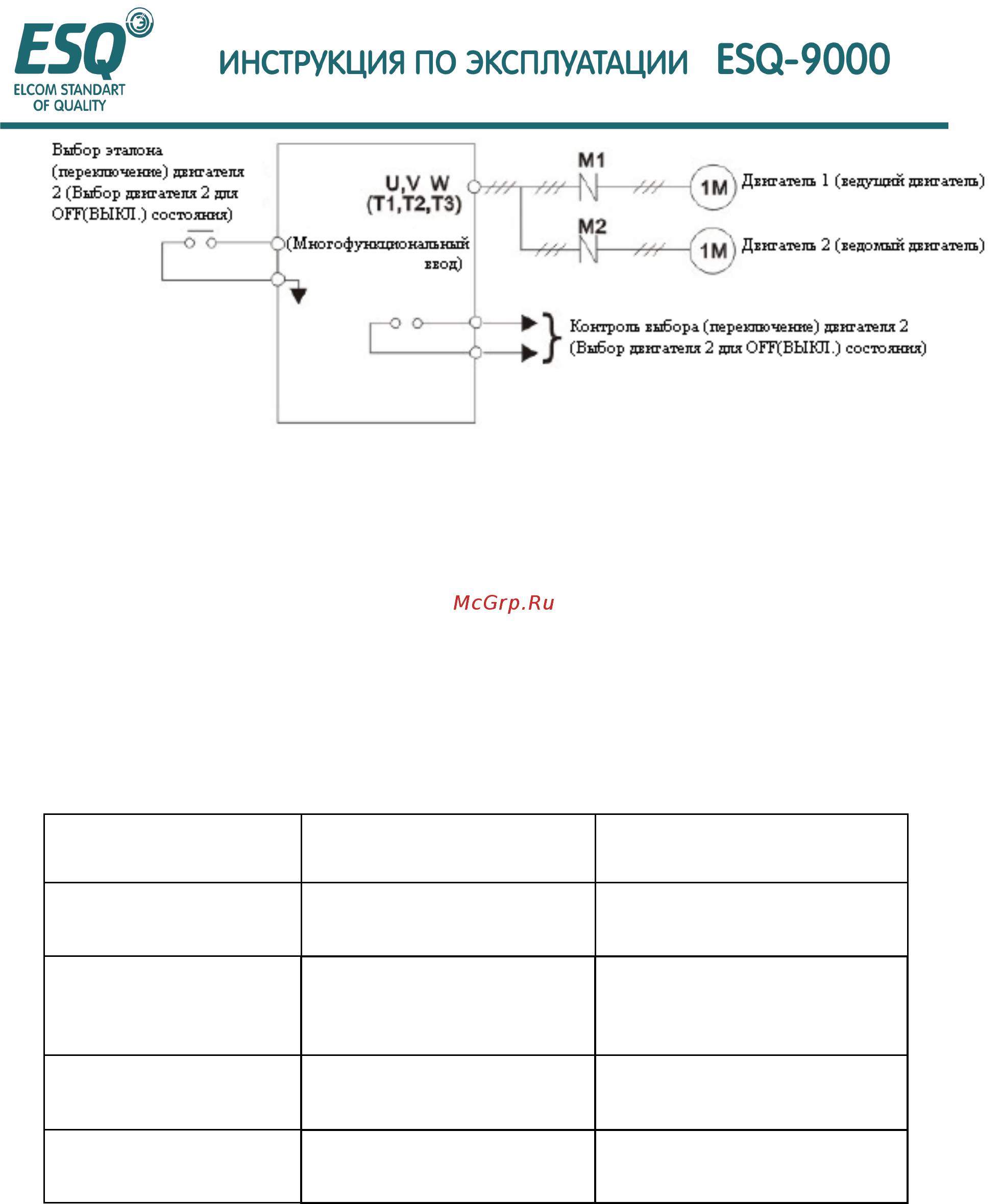

• Если любой из параметров Tl-01~06 (многофункциональный ввод) установлен в "16"
(выбор эталона двигателя 2), действие сигнала ON/OFF (ВКЛ./ВЫКЛ.) во время
останова переключит режим управления, характеристику Напряжения/частоты и
параметр памяти двигателя внутри инвертора.
• Если любой из параметров T2-01~03 (многофункциональный вывод) установлен в
"1С" (контроль выбора двигателя), многофункциональная выходная клемма может
контролировать состояние выбора текущего двигателя.
• Пожалуйста, установите параметр уровня доступа 11-03 в "3" в (BASIC) (Базовый) "C"
(ADVANCED) (Продвинутый).
• В соответствии с эталоном выбора (переключения) Двигателя 2, следующий эталон
также может быть заменен.
Эталон выбора
Двигателя 2
ON(ВКЛ.) (Двигатель l#) OFF(ВЫКЛ.)
(Двигатель2#)
Режим управления
(Примечание)
11-02 (Выбор метода
управления)
53-01 (Режим управления
двигателя 2)
Характеристика
напряжения/частоты
(V/f)
(Параметр для lNIT-SET) 54-1~07 (характеристика V/f
двигателя 2)
Параметр двигателя
51-04-13 (V/f
характеристика)
55-01~06(Параметр двигателя
2)
Контроль выбора
двигателя
52-0l~09(Параметр
двигателя
OFF(ВЫКЛ.)
(Примечание) Когда 11-02 ≠ 53-01,параметр будет инициализироваться вместе с
переключением двигателя. Схема последовательности сигналов переключения двигателя 1
-> двигатель 2 показана ниже
