- 137 -
• Когда предварительный сигнал тревоги выдан извне, пожалуйста, установите
любой из функциональных вводов Т2-01, -02, -03 в "10"
• Более двух многофункциональных вводов не могут быть установлены в одну и
ту же функцию внешнего сбоя.
Эталон торможения постоянным током (Установка: 60)
OFF (ВЫКЛ.) Обычное действие
ON (ВКЛ.)
Останов инвертора: Торможение постоянным током (начальное
возбуждение при векторном управлении с PG)
• Оно используется для предотвращения вращения двигателя, вызванного инерцией,
когда инвертор остановлен.
• Действие торможения постоянного тока выполняется при останове инвертора и при
ВКЛ. эталоне торможения постоянным током.
• Когда рабочая ссылка или эталон толчковой работы (выбор толчковой частоты,
толчковая работа Вперед (FJOG), толчковая работа Назад (RJOG) введены,
торможение постоянным током будет отменено и работа будет запущена.

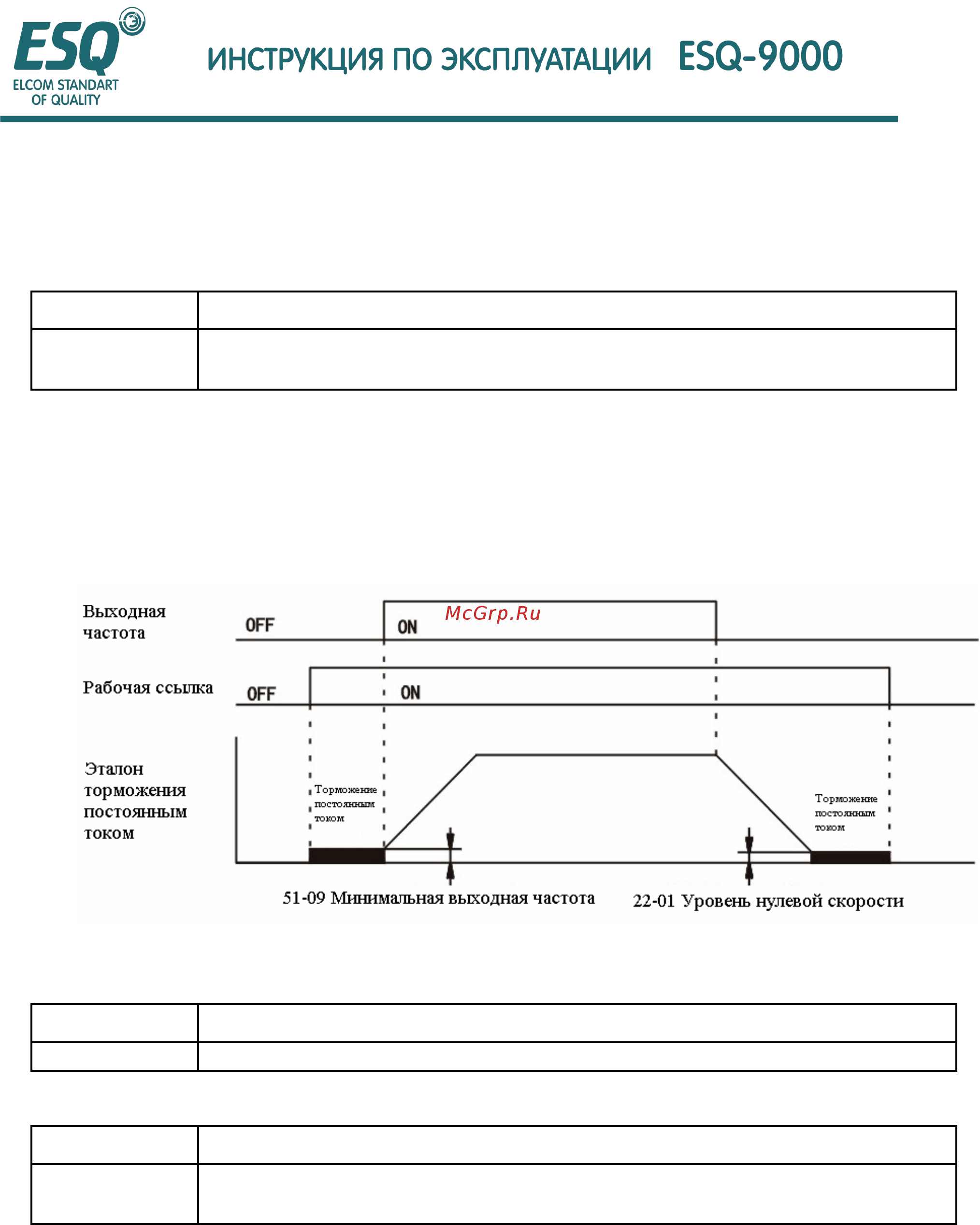

Схема последовательности сигналов эталона торможения постоянным током.
Максимальная выходная частота эталон внешнего поиска 1 (Установка: 60)
OFF (ВЫКЛ.) Обычное действие
ON (ВКЛ.) Поиск скорости с максимальной выходной частоты
Установка частоты/ эталон внешнего поиска 2 (Установка: 62)
OFF (ВЫКЛ.) Обычное действие
ON (ВКЛ.)
Запуск поиска скорости с установленной частоты (Опорная частота при
эталоне ввода)
• Только один из двух типов может быть установлен в качестве эталона внешнего
поиска.
• Для случая переключения между сетевым питанием и инвертором, когда
ненагруженный двигатель с проскальзыванием перезапущен, функция поиска
скорости может остановить вибрацию двигателя.
• Когда эталон внешнего поиска – ON (ВКЛ.), если введена рабочая ссылка, после
минимального времени базовой блокировки (Р2-03), поиск скорости будет запущен.
