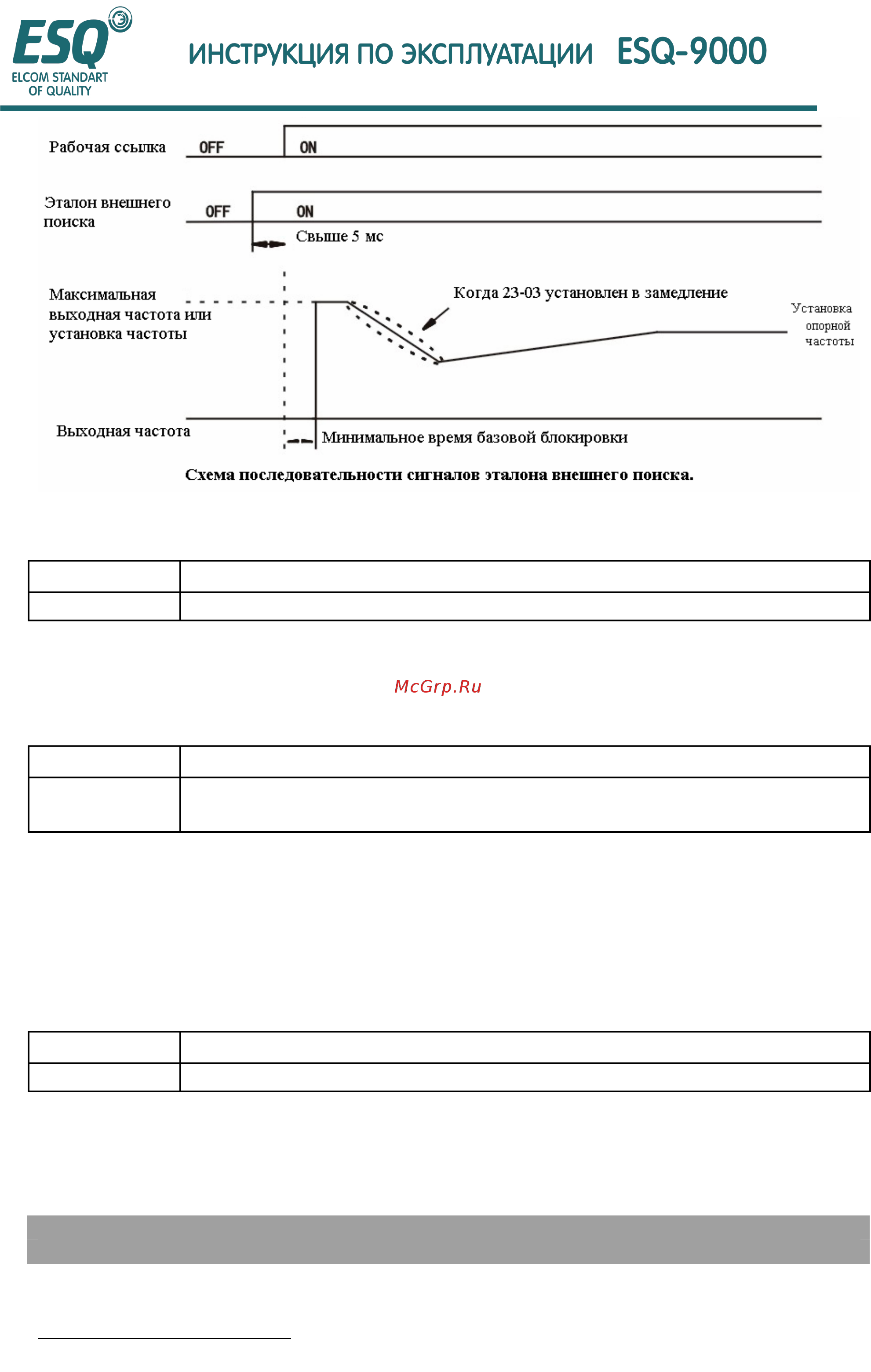

- 138 -
Скоростью/вращающим моментом (Установка: 71)
OFF (ВЫКЛ.) Управление скоростью
ON (ВКЛ.)
Управление вращающим моментом
Переключение между управлением скоростью и управлением вращающим моментом
доступно; пожалуйста, обратитесь к странице 51 (5.3.4).
Эталон серво нуля (Величина эталона: 72)
OFF (ВЫКЛ.) Обычное действие
ON (ВКЛ.)
Опорная частота (скорость) ниже нулевого уровня (скорость) (22-01):
состояние ниже серво нуля
Ввод функционирования серво нуля (29-01 29-20);
Когда серво нуль – ON (ВКЛ.) и опорная частота (скорость) ниже нулевого уровня серво
нуля (22-01), формируется позиция цепи управления, и вращение двигателя полностью
останавливается.
Переключатель пропорционального усиления управления скоростью (ASR)
(Установка: 77)
OFF (ВЫКЛ.) Усиление определяется 35-01,35-03 и 35-07
ON (ВКЛ.)
35-03 [Пропорциональное усиление 2(Р) управления скоростью (ASR)]
При вводе переключения пропорционального усиления управления скоростью (ASR), время
интегрирования не изменяется.
5.7.2 Многофункциональный вывод T2
Т2-01 Выбор клеммы RA-RC X В В В В
(Выбор клеммы 9)
Установка
0-37
Х
[0]
Х
Величина заводской установки
Содержание
