- 150 -
Т3-12 Среднее время фильтра X A A A A
(Среднее время фильтра)
Установка
0.00—2.00
x
[0,00]
Функция
Параметры времени первичной задержки трех аналоговых клемм (клемма FIV, FIC, MFI)
принимают секунду за единицу.

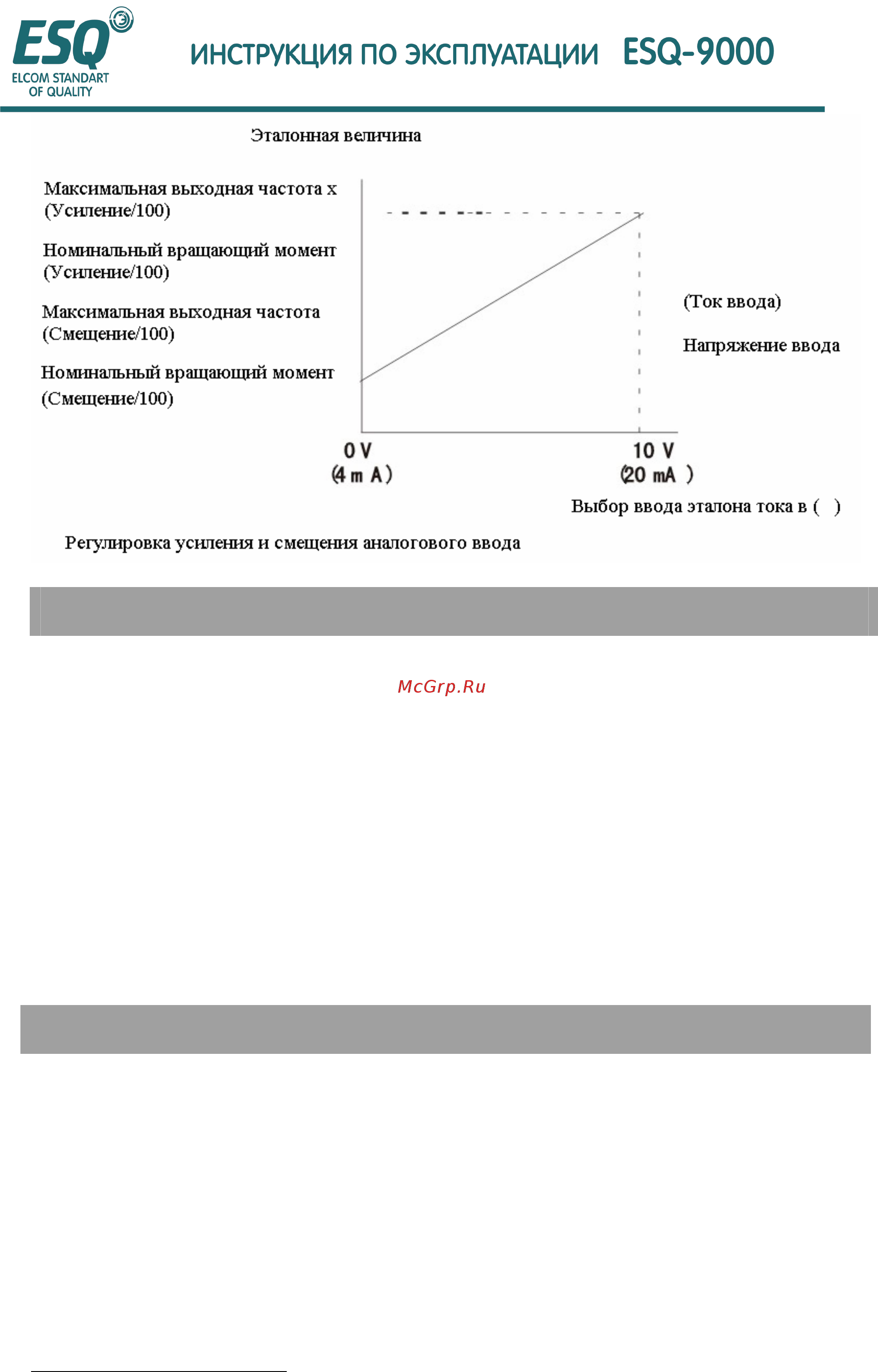

Описание выбора
Параметр времени первичной задержки может быть установлен для трех аналоговых вводов
[опорная частота (напряжение)/опорная частота (ток)/многофункциональный аналоговый
ввод].
Когда сигнал аналогового ввода имеет чрезмерное возбуждение и на сигнал воздействует
помеха, эта установка доступна.
Когда установка слишком большая, срабатывание будет сокращено.
5.7.4 Аналоговый вывод: T4
Т4-01 Выбор контроля клеммы MV+ X В В В В
(Выбор клеммы 21)
Установка
1~38 х [2]
Функция
Пожалуйста, установите многофункциональный аналоговый вывод 1 (серийный номер
пункта контроля клеммы МА+ вывод "числовая величина □□ в М1 □□).
Описание выбора
Пожалуйста, установите числовую величину для многофункционального аналогового
вывода, контролируемый параметр М1 вывода инвертора и □□ часть в списке
контролируемого параметра.
Диапазон установки – от "1 до 38", однако "4,10,11,12,13,14,25,28,34,35" не могут
использоваться.
"29 - 31" не используются.
x
Величина заводской установки
Содержание
