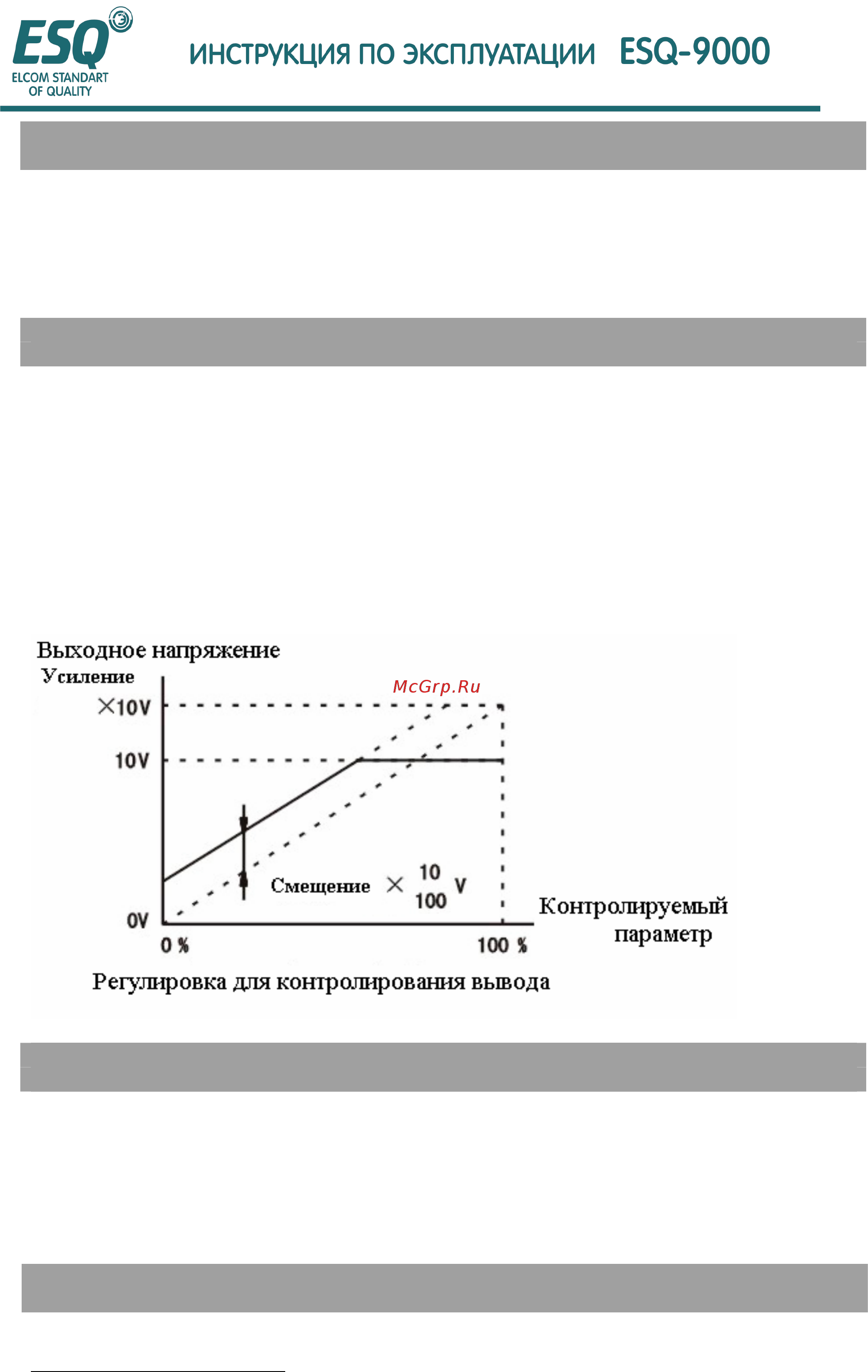

- 151 -
Т4-02 Усиление вывода клеммы MV+ О В В В В
(Выбор клеммы 21)
Установка
0.00—2.50
x
[1,00]
Функция
Установка усиления уровня напряжения многофункционального аналогового вывода 1;
Установка периодов времени 100% вывода контролируемого пункта 10В
Т4-03 Смещение вывода клеммы MV+ О В В В В
(Смещение клеммы 21)
Установка
-10,0—+10,0 х [0,00]
Функция
Установка смещения уровня напряжения многофункционального аналогового вывода 1
для вывода момента движения вверх-вниз принимает 10 В за 100% и принимает % за
единицу.
Описание выбора
Для усиления многофункционального аналогового вывода, пожалуйста, установите периоды
времени 100% вывода в 10В.
Смещение многофункционального аналогового вывода должно выполнять вывод момента
движения вверх-вниз принимает 10В за 100% и % принят за единицу.
Т4-04 Выбор контроля клеммы МА+ О В В В В
(Выбор клеммы 23)
Установка
1~38 х [3]
Функция
Пожалуйста, установите многофункциональный аналоговый вывод 2 (серийный номер
контролируемого параметра вывода клеммы МА+ "числовая величина □□ в М1 □□)
Описание выбора
Обратитесь к описанию Т4-01.
Т4-05 Усиление вывода клеммы МА+ О В В В В
(Усиление клеммы 23)
Установка
x
Величина заводской установки
Содержание
