- 157 -
Функция предотвращения блокировки двигателя может устанавливаться при
ускорении/работе/ замедлении; различное применение этой функции применяется в
соответствии с различными режимами управления. Описание установки

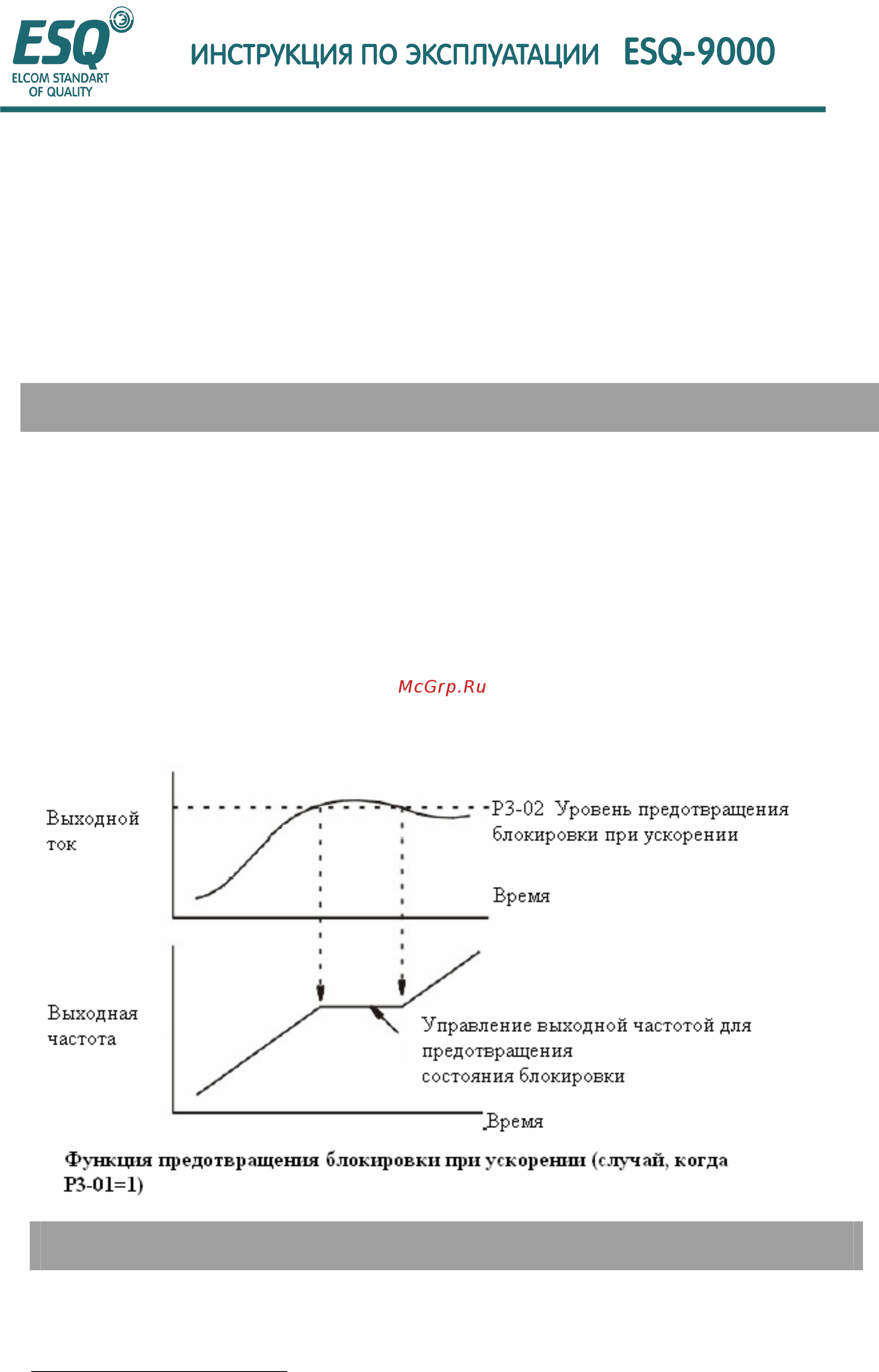

Доступна (установка: 1) : ускорение двигателя будет остановлено, когда ток двигателя
превышает величину предотвращения блокировки во время ускорения; когда ток
двигателя уменьшается ниже этой величины, двигатель начнет ускоряться снова.
В зависимости от нагрузки время ускорения может быть длиннее установки. Оптимальное
ускорение (установка: 2): ток двигателя увеличивается, принимая величину
предотвращения блокировки за ориентировочный показатель. В это время установка
времени ускорения будет считаться недоступной.
Р3-02 Уровень предотвращения блокировки при ускорении X В В В В
(Уровень предотвращения блокировки при ускорении)
Установка
0-200
х
x
[150]
Функция
L3-01 доступен, когда выбран "0" или "1", номинальный ток инвертора при этом принят за
100% и % принят за единицу.
Описание выбора
Эта установка доступна, когда функция предотвращения во время ускорения (Р3-01)
установлена в "1" или "2".
Обычно, нет необходимости изменять эту установку.
В случае, когда мощность двигателя меньше мощности инвертора, если блокировка
возникает в случае, когда величина заводской установки не изменена, пожалуйста,
уменьшите установку, принимая номинальный ток инвертора за 100% и
принимая % за единицу.
Р3-03 Предел предотвращения блокировки при ускорении X A A A X
(StallPCHPLvl)
Установка
0-100 х [50]
Функция
x
Величина заводской установки
