- 158 -
Когда используется диапазон частоты превышающий максимальную частоту напряжения
(51-06), предел предотвращения блокировки во время ускорения будет принимать
номинальный ток инвертора за 100% и принимать % за единицу.
Описание выбора
Обычно, нет необходимости изменять эту установку.
Пожалуйста, установите предел предотвращения блокировки в случае использования
высокоскоростного двигателя при постоянной выходной мощности (в случае превышения
максимальной частоты напряжения).
Стандартной установкой является номинальный ток двигателя; эта величина тока
принимает номинальный выходной ток инвертора за 100% и % принят за единицу.
(Примечание)
В случае, когда двигатель работает с постоянной выходной мощностью для осуществления
плавного ускорения, уровень предотвращения блокировки будет уменьшен автоматически.

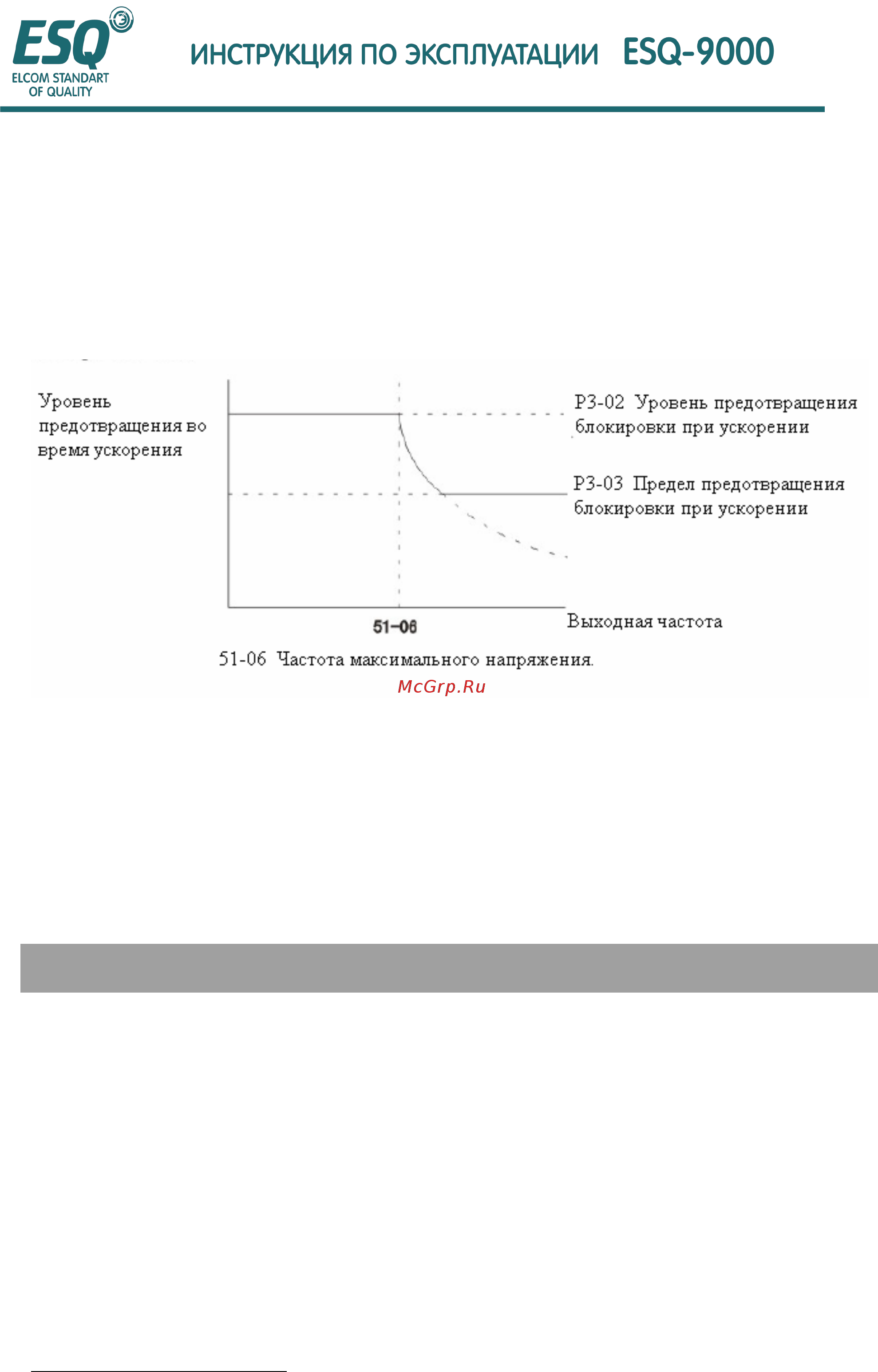

Предел предотвращения блокировки во время ускорения (Р303) находится внутри
диапазона постоянной выходной мощности. Это предельная величина, служащая для того,
чтобы избежать уменьшения уровня предотвращения блокировки ниже необходимой
величины.
Предел предотвращения блокировки во время ускорения
Р3-04 Выбор предотвращения блокировки при замедлении X В В В В
(Выбор предотвращения блокировки во время замедления)
Установка
Недоступен [0]
Доступен
x
[1]
Оптимальная регулировка [2]
Доступен (С тормозным резистором) [3]
Функция
Выбор функции предотвращения блокировки во
время замедления.
Описание выбора.
Описание установки
В случае доступности (установка: "1") во избежание чрезмерного напряжения в главной
цепи (OV), время замедления будет увеличено автоматически.
При выборе торможения (тормозное сопротивление, модуль тормозного резистора,
тормозной модуль), пожалуйста, убедитесь в том, что выполнена установка в "0" или "3";
x
Величина заводской установки
