- 166 -
Когда выявление
чрезмерного
вращающего
момента
выводится
наружу,
пожалуйста,
установите
функцию
многофункционал
ьного вывода (T2-
01-T2-03).
Выявление
чрезмерного
вращающего момента 1 NO: установка "В"
Выявление чрезмерного вращающего момента 2 NO: установка "18"
Выявление чрезмерного вращающего момента 1NC: установка "17"
Выявление чрезмерного вращающего момента 2 NC: установка "19"
Ток двигателя (выходной вращающий момент)
Р6-02 или Р6-05
Проверка чрезмерного вращающего момента 1 NO или
Проверка чрезмерного вращающего момента 2 NO
Ширина отмены выявления чрезмерного вращающего момента составляет около 10% от
номинального тока инвертора (или номинального вращающего момента двигателя).

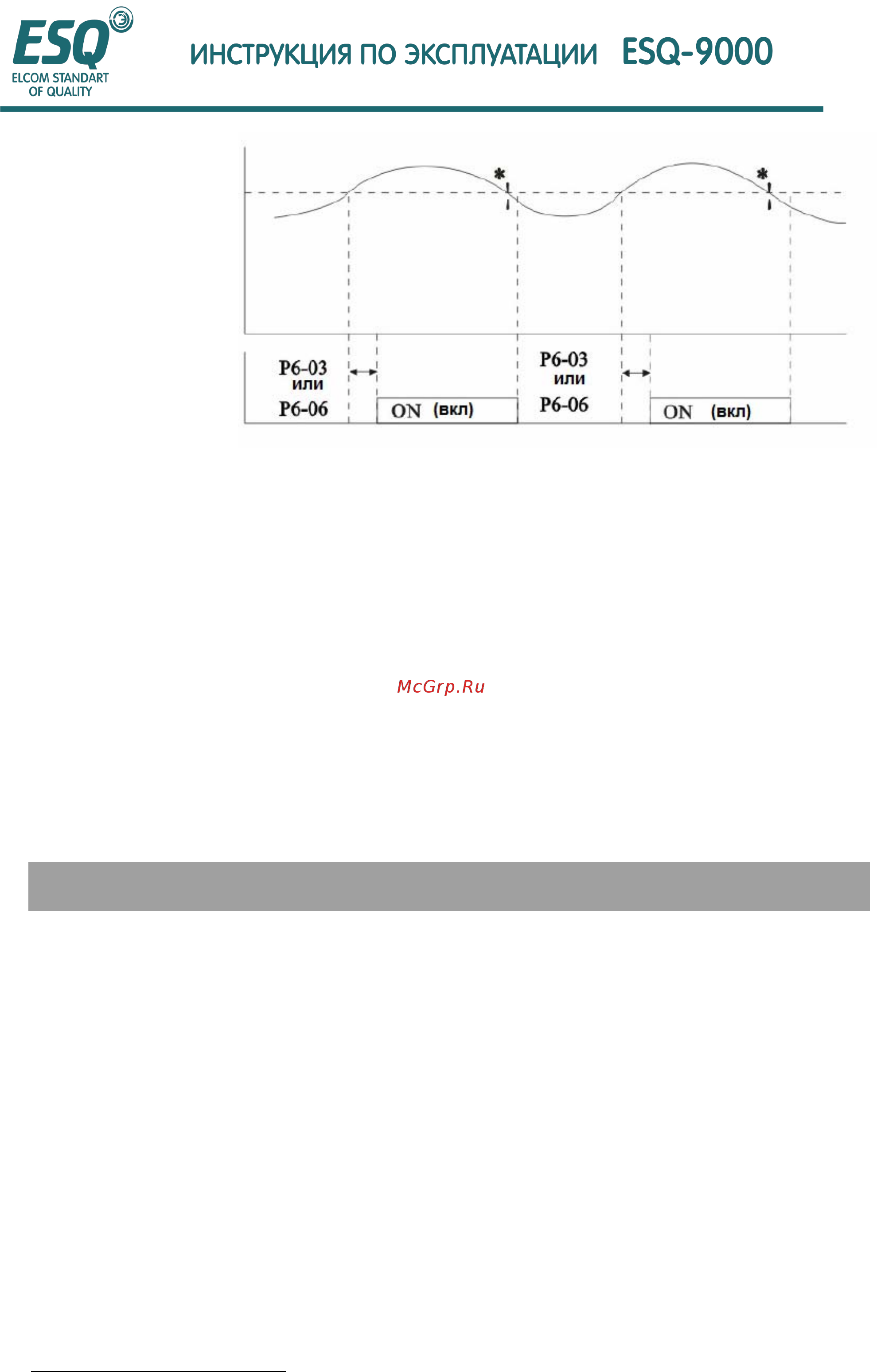

Схема последовательности сигналов выявления чрезмерного вращающего момента
5.8.7 Предел вращающего момента: P7
Р7-01 Предел вращающего момента при работе вперед
X X X В В
(Установка выявления вращающего момента)
Установка
0~300
X
[0]
Функция
Предел вращающего момента может быть установлен в % по отношению к
номинальному вращающему моменту двигателя.
Четыре квадранта могут устанавливаться соответственно.
Описание выбора
Предел вращающего момента может быть установлен для четырех квадрантов, таких
как работа вперед/работа назад и восстановление на стороне работы вперед
/восстановление на стороне работы назад.
Отношение параметров показано на Рисунке, представленном выше.
X
Величина заводской установки
Содержание
