- 167 -

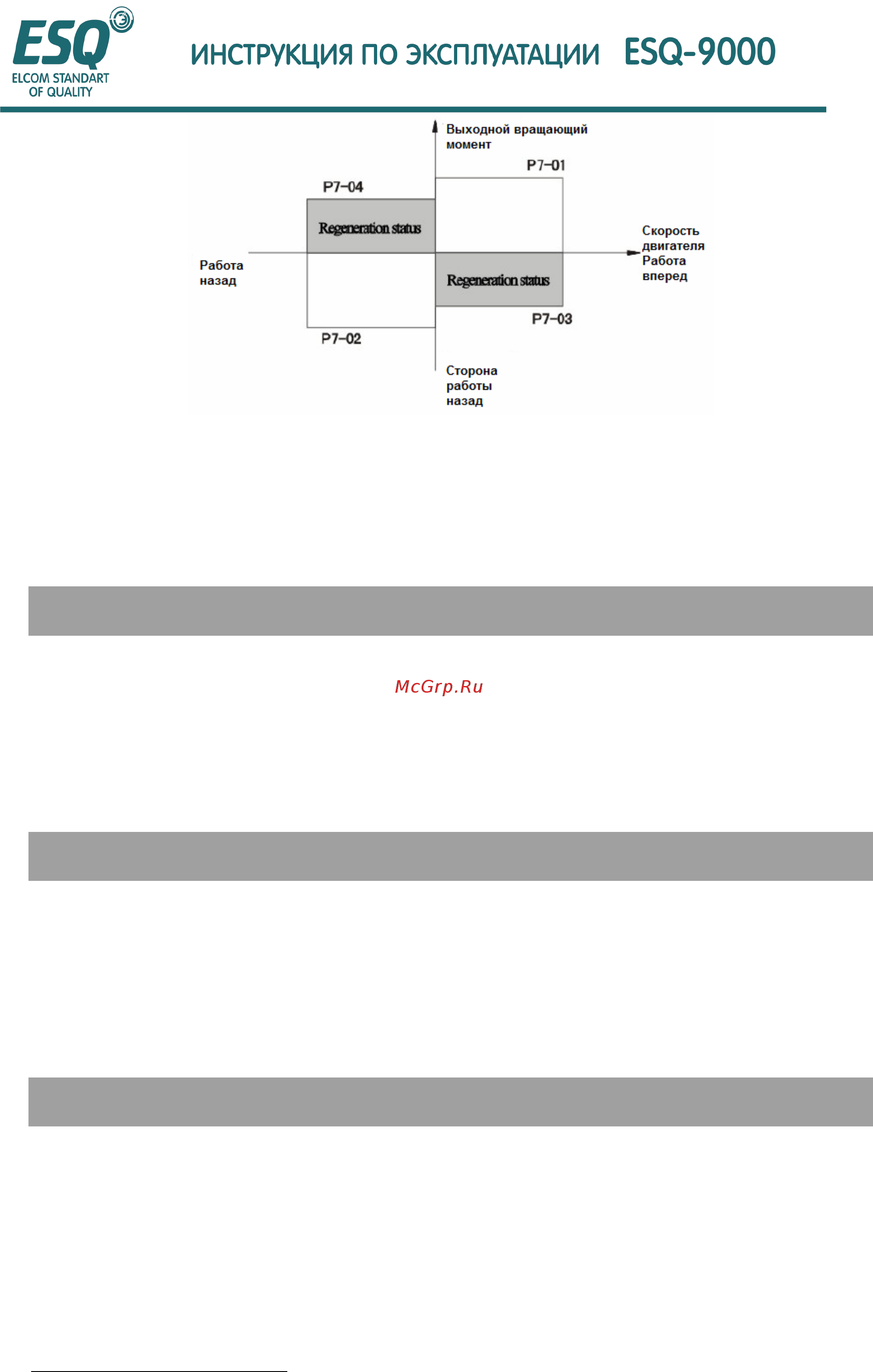

Функция предельного вращающего момента.
Когда функция предельного вращающего момента активирована, поскольку управление
вращающим моментом имеет приоритет, управление скоростью двигателя и
компенсация недоступны; поэтому возникнет ситуация, при которой ускорение и
замедление увеличивается и скорость уменьшается.
Р7-02 Предел вращающего момента при работе назад
X X X В В
(Уровень выявления вращающего момента)
Установка
0~300
X
[200]
Функция
Предел вращающего момента может быть установлен в % по отношению к
номинальному вращающему моменту двигателя.
Четыре квадранта могут устанавливаться соответственно.
Описание выбора
Обратитесь к описанию Р7-01.
Р7-03 Предел восстановления вращающего момента при работе вперед X X X В В
(Время выявления вращающего момента)
Установка
0~300
X
[200]
Функция
Предел вращающего момента может быть установлен в % по отношению к
номинальному вращающему моменту двигателя.
Четыре квадранта могут устанавливаться соответственно.
Описание выбора
Обратитесь к описанию Р7-01.
Р7-02 Предел восстановления вращающего момента при работе назад X X X В В
(Время выявления вращающего момента)
Установка
0-300
X
[200]
Функция
Предел вращающего момента может быть установлен в % по отношению к
номинальному вращающему моменту двигателя.
Четыре квадранта могут устанавливаться соответственно.
Описание выбора
Обратитесь к описанию Р7-01.
X
Величина заводской установки
