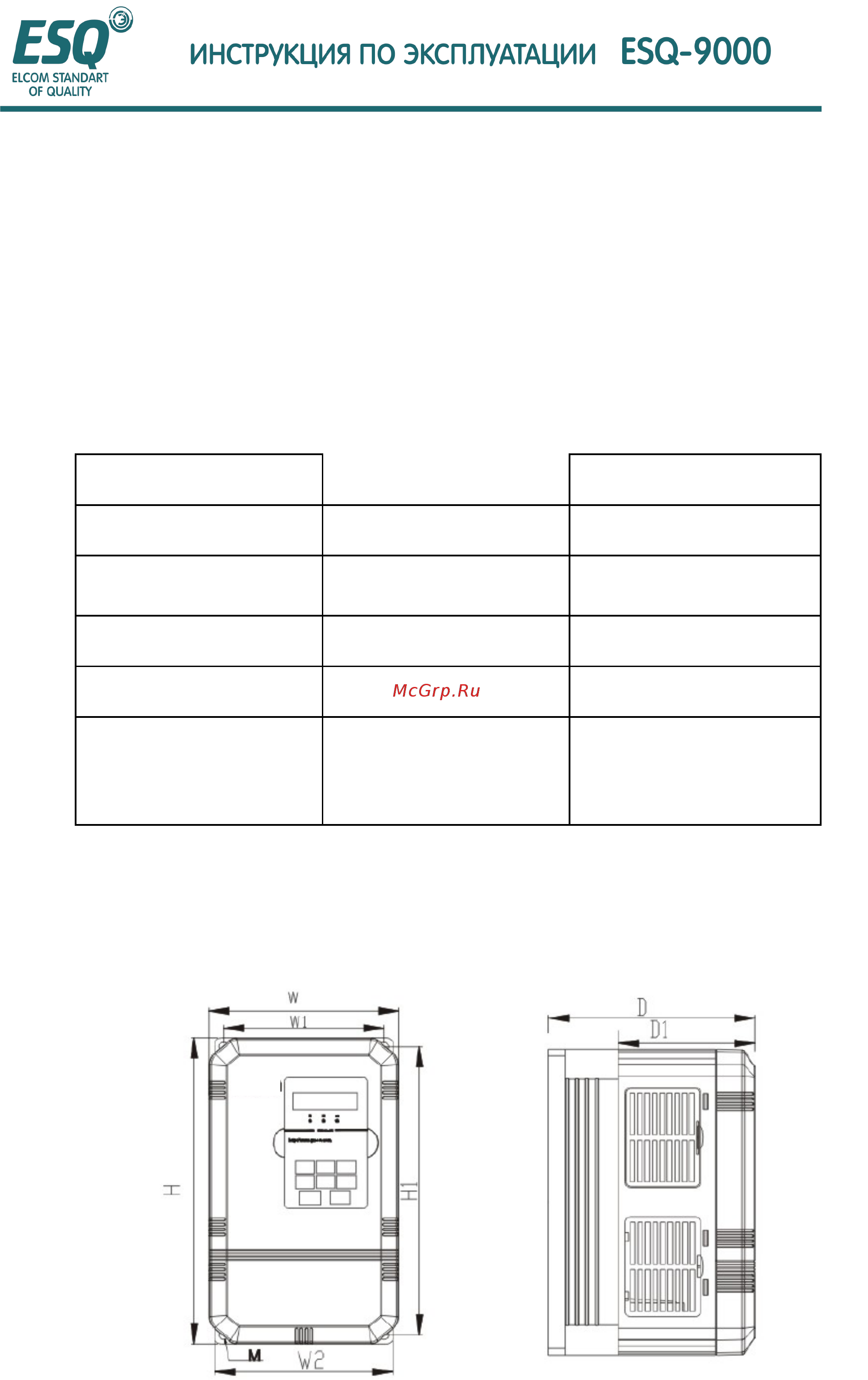

- 215 -
■ Плановое техническое обслуживание компонентов
Инвертор состоит из множества компонентов; нормальное функционирование всех
компонентов позволяет инвертору выполнять изначальную функцию.
В соответствии с условиями применения, некоторые части и компоненты должны
обслуживаться. Для того, чтобы гарантировать длительное функционирование, части и
компоненты должны подвергаться проверкам регулярно и заменяться при необходимости в
соответствии со сроком службы. Процитировано из "Введения к плановым проверкам
инвертора", выпущенного компанией JEMA.
Интервалы между периодическими обслуживаниями будут отличаться в соответствии с
условиями окружающей среды и состоянием инвертора. Периоды технического
обслуживания показаны в таблице, представленной ниже; пожалуйста, обратитесь к
следующей таблице.
Таблица 10.2 Предварительно заданное время между заменами
компонентов (для ссылки)
Наименование
компонента
Стандартная
периодичность замен
Метод замен и другое
Охлаждающее ребро
теплоотвода
2~3 года Замените на новый
Емкость диэлектрического
фильтра
5 лет
Замените на новую
(Решение принимается
после проверки)
Тормозное реле - Принятие решения после
проверки
Предохранитель 10 лет Принятие решения после
проверки
Алюминиевая емкость на
печатной плате
5 лет
Замените печатную плату
на новую (Решение
принимается после
проверки)
(Примечание) Условия применения
• Температура окружающего воздуха: среднегодовая температура - 30 °C
• Коэффициент нагрузки: ниже 80%
• Время работы: менее 12 часов в день
8.2 Установочные размеры
Внешние размеры инвертора 1.5КВт-30КВт (мм)
