- 216 -
Напряжен
ие
Модель установки H HI W Wl W2 D Dl M
220 В пер.
тока
ESQ9000-A/B/C-0222(L3HP) ESQ9000-A/B/C-0322(L5HP) 275 259 170 144 160 185 122 M4
440 В пер.
тока
ESQ9000-A/B/C-0244(H3HP) ESQ9000-A/B/C-0344(H5HP)
220В пер.
тока, 440В
пер. тока
ESQ9000-A/B/C-0522(L7.5HP) ESQ9000-A/B/C-0722(L10HP) 330 314 230 206 222 226 141 M8
ESQ9000-A/B/C-1122(L15HP)
220 В пер.
тока
ESQ9000-A/B/C-0544(H7.5HP) ESQ9000-A/B/C-0744(HlOHP)
ESQ9000-A/B/C-1144(H15HP) ESQ9000-A/B/C-1544(H2OHP)
220В пер.
тока, 440В
пер. тока
ESQ9000-A/B/C-1522(L20HP) ESQ9000-A7B/C-1822(L25HP) 465 450 275 249 265 272 247 M8
ESQ9000-A/B/C-2222(L30HP) ESQ9000-A/B/C-3022(L40HP)
220 В пер.
тока
ESQ9000-A/B/C-1844(H25HP) ESQ9000-A/B/C-2244(H30HP)
ESQ9000-A/B/C-3044(H40HP)

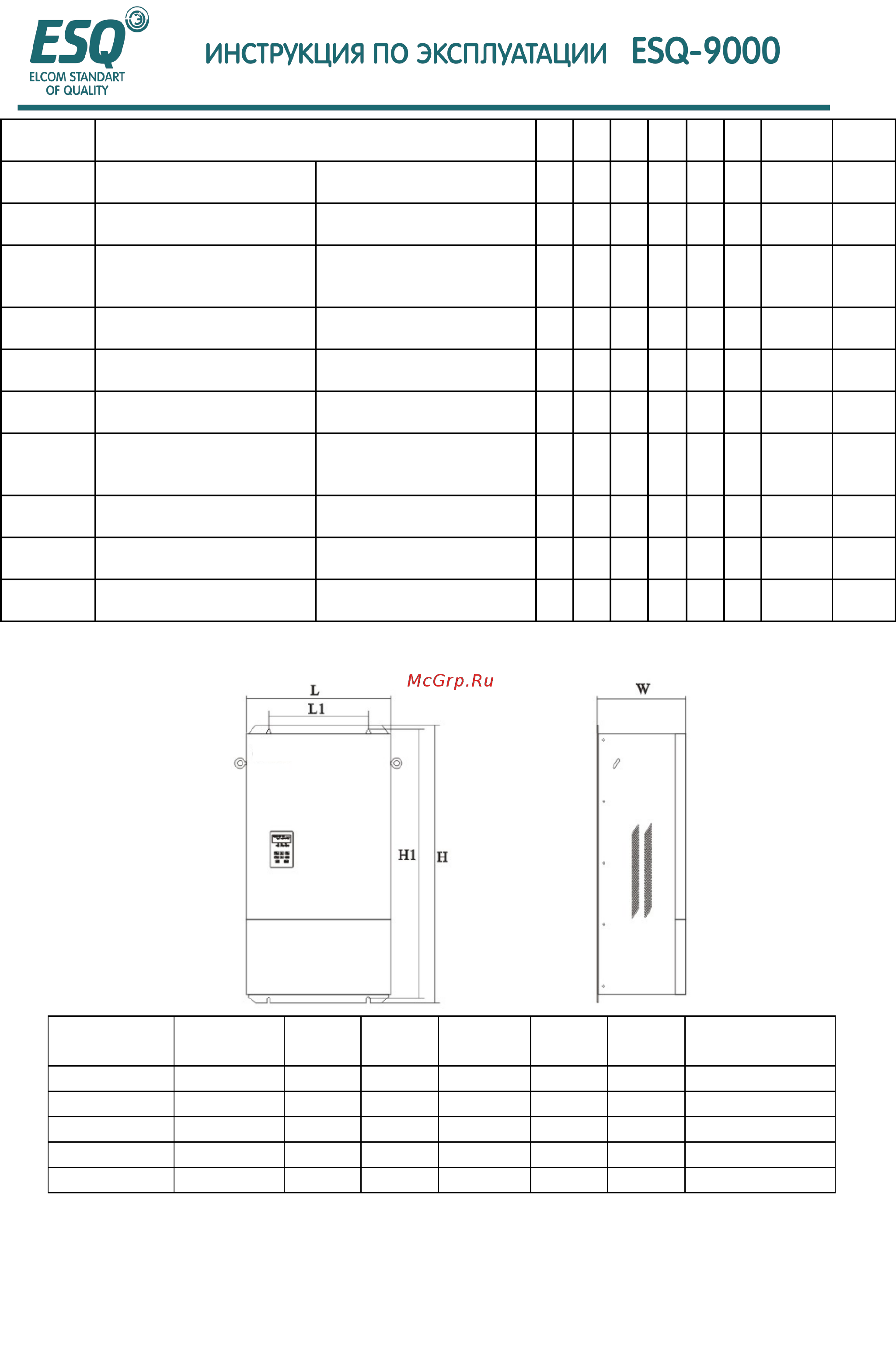

Внешние размеры инвертора 37КВт – 110КВт (мм)
Напряжени
е
Мощность
(кВт)
H HI W L LI Установочные
отверстия
220В 37 770 745 301.5 480 350 10
220В 37-55 1002 975 325.5 525 350 10
440В 37-45 594 571 260 346 240 8
440В 55-75 770 745 301.5 480 350 8
440В 90-110 1002 975 325.5 525 350 10
* Размер модели изделия А/B/C аналогичен, однако блоки управления процессором
(РСВ) отличаются
