- 217 -

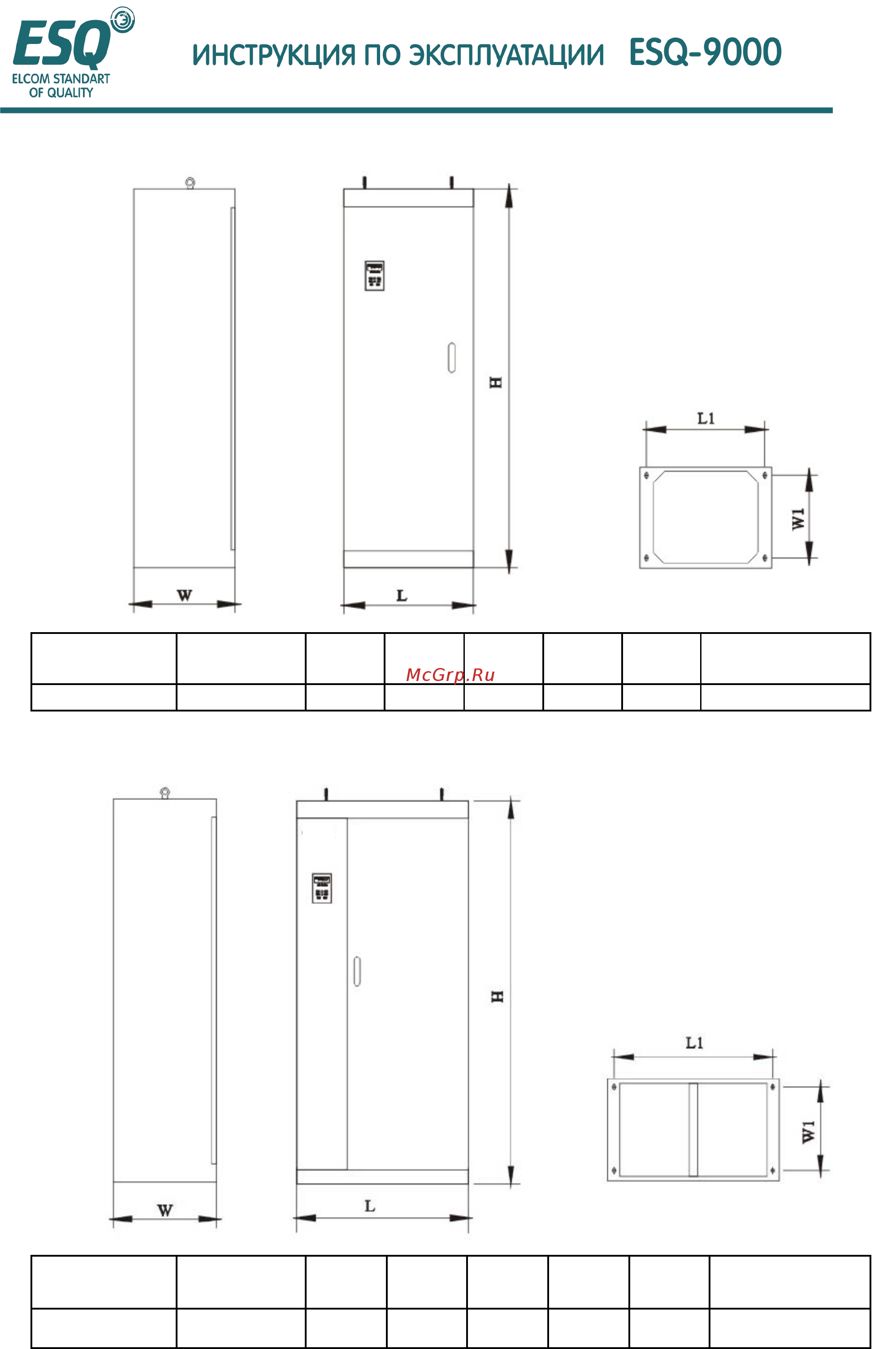

Внешние размеры инвертора 132КВт-185КВт
Напряжение Мощность
(кВт)
H L LI W Wl Установочные
отверстия
440В 132-185 1455 490 440 390 310 12
Внешние размеры инвертора 200КВт – 315КВт (мм)
Напряжение Мощность
(кВт)
H L LI W Wl
Установочные
отверстия
440В 200-300 1640 750 710 400 340 12
