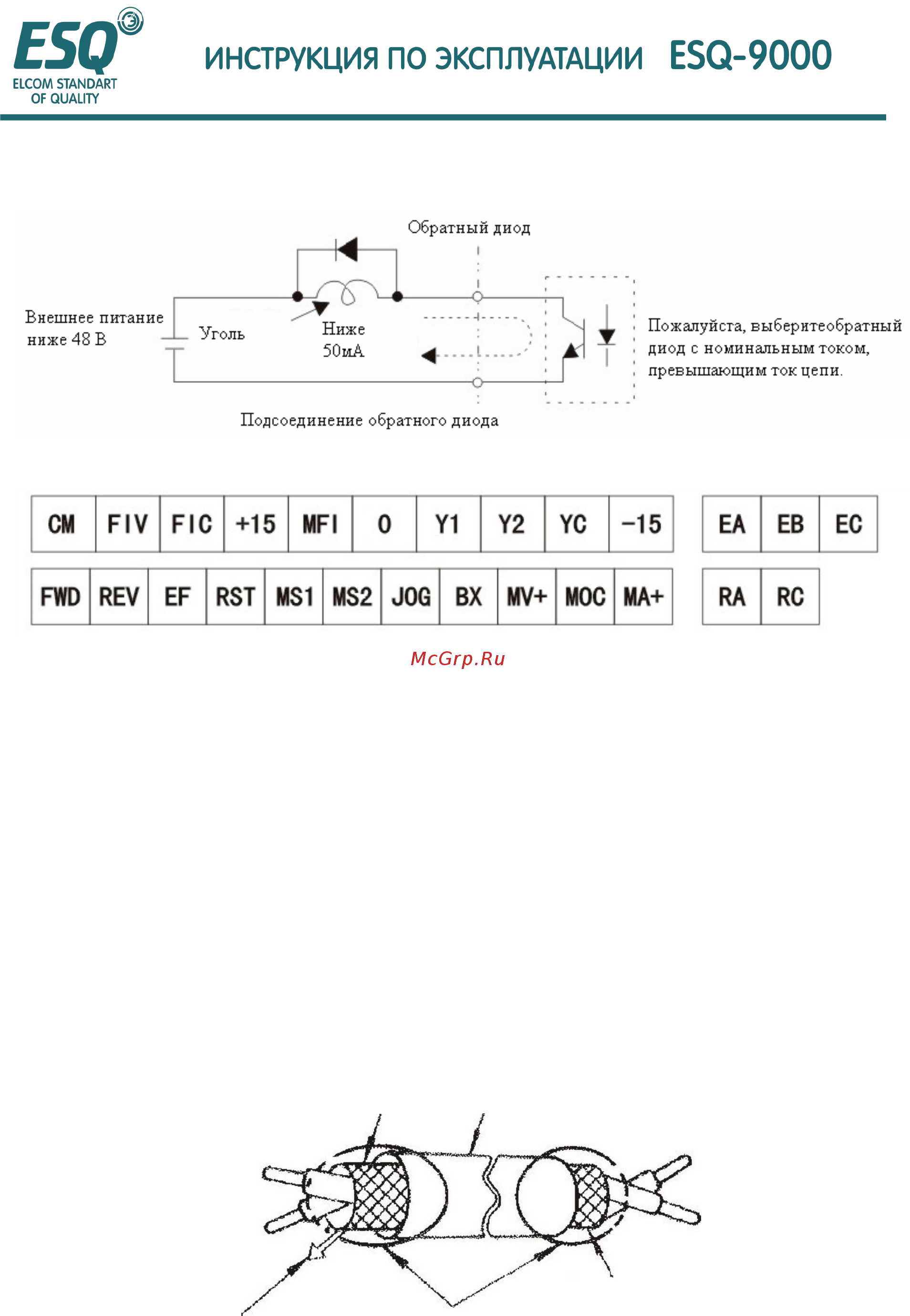

- 24 -
Для случаев индуктивной нагрузки, такой как приводимой в действие реле катушки,
пожалуйста, вставьте обратный диод в соответствии с рисунком.
Компоновка клеммы цепи управления (возьмите в качестве примера ESQ9000-
C-1144)
2.3.3 Меры предосторожности по прокладке проводов цепи управления
• Прокладка проводов цепи управления должна быть отделена от другой питающей
линии или линии энергоснабжения.
• Прокладка проводов клемм цепи управления RA, RC,EA,EB, EC (контактный
вывод) и клемм (FWD, REV, EF, RST, MSl,MS2,JOG3X,MV+,MOC,MA+, Y1,Y2, YC,-
15) и (CM, FIV, FIC, +15, MFI, 0) должна быть отделена.
• Во избежание возникновения неисправности, вызванной помехами, пожалуйста,
используйте витой кабель или экранированный кабель с витыми парами. Обращение с
концами кабеля должно соответствовать рисунку, представленному ниже; и
расстояние прокладки проводов должно быть менее 50м.
• Пожалуйста, подсоедините экранированный сетевой кабель к клемме заземления
(Е).
• Пожалуйста, не подсоединяйте экранированный сетевой кабель к другим
сигнальным кабелям и к кожухам оборудования; он должен быть обернут
изоляционной лентой.
Подсоедините экранированный
сетевой кабель к соединительной
клемме (клемма заземления)
экранированного сетевого кабеля
ESQ9000
Обернутый конец экранированного кабеля с витой парой
