- 25 -

2.4 Предостережения по прокладке проводов

♦ Выбор спецификаций параметров прокладки проводов и выполнение прокладки

проводов должны соответствовать положениям электротехнических законов и норм

для гарантирования безопасности прокладки проводов.

♦ Переключатель без предохранителя должен быть подсоединен между клеммами

главной цепи (R, S и T) и входной мощностью трехфазного переменного тока.

наилучшим решением является последовательное подсоединение магнитного

контактора для отключения питания в момент, когда инвертор выполняет защитные

функции. (Необходимо устанавливать приемник импульсов напряжения R-C на обоих

концах магнитного контактора).

♦ Входные мощности P, S, T не имеют последовательности фаз, и питание

переменного тока не должно подсоединяться к выходным клеммам питания U, V и W

инвертора, когда они подсоединены и используются беспорядочно.

♦ Клемма заземления Е заземляется третьим режимом. (Сопротивление

заземления – менее 100 Ом). Провод заземления инвертора не должен заземляться

вместе с большими токовыми нагрузками, такими как сварочный аппарат и

высокомощных двигателей и т.д., они должны заземляться соответственно.

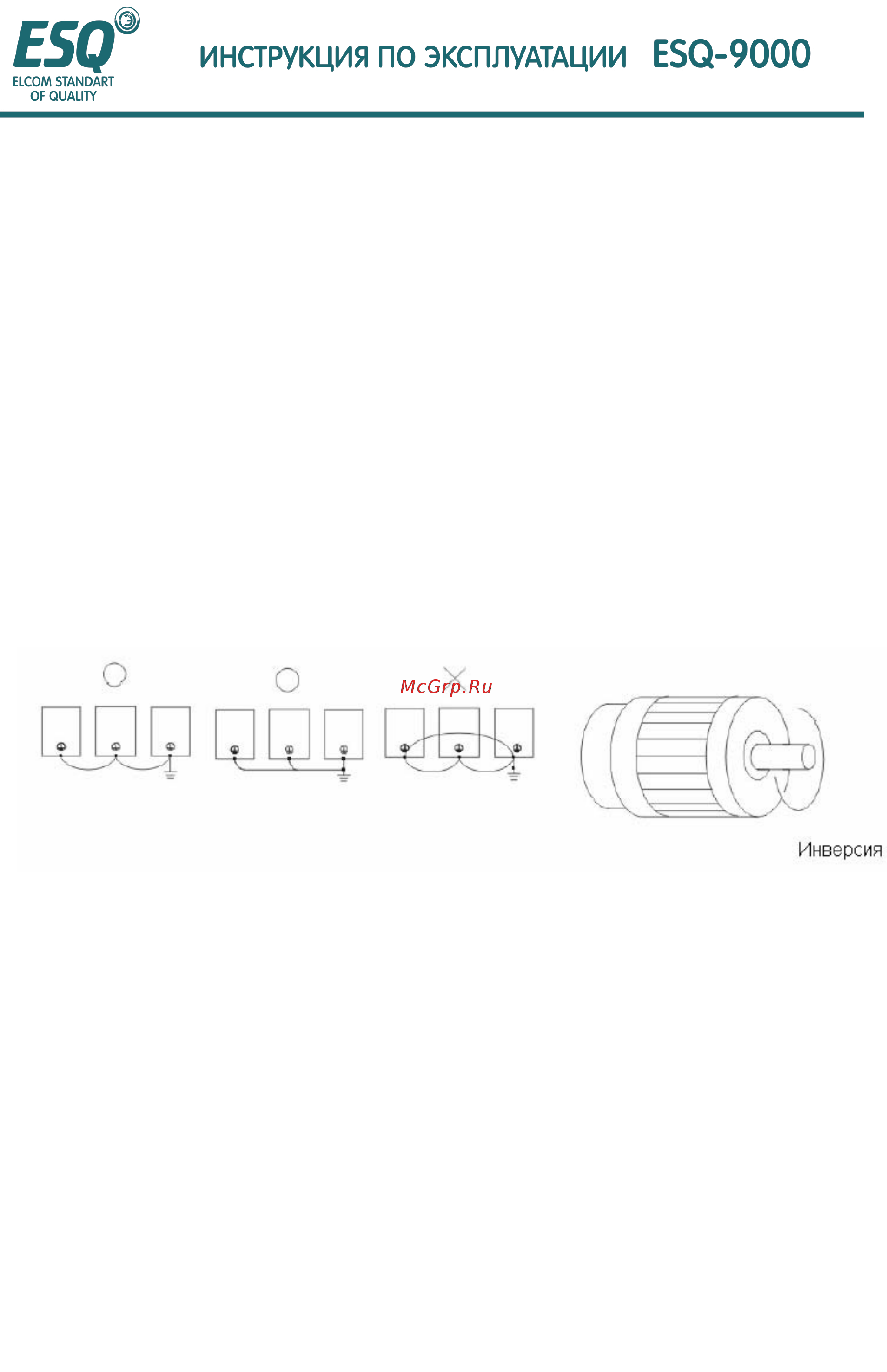

♦ Цепь заземления не должна создаваться, когда заземляется ряд инверторов; и

рисунки, представленные ниже, даны для ссылки.

♦ Если выходные клеммы U, V и W инвертора соответственно подсоединены к

клеммам U, V и W двигателя, индикаторная лампа работы вперед (FWD) панели

цифрового управления инвертора загорится, что означает, что инвертор вращается

поступательно и направление вращения двигателя соответствует рисунку,

представленному выше; если горит индикаторная лампа работы назад (REV), инвертор

будет вращаться в обратном направлении и направление вращения будет обратным

представленному на рисунке выше. Когда выходные клеммы U, V и W не

подсоединены к соответствующим клеммам U, V и W двигателя, если инвертор

вращается вперед, двигатель будет вращаться в обратном направлении. Это можно

изменить сменой подсоединений любых двух клемм U, V и W двигателя.

♦ Проверьте напряжение системы питания и наибольшую мощность питания.

♦ Когда "цифровой манипулятор" выдает изображение, не следует выполнять

соединения или отсоединения электропроводки.

♦ Время замедления не должно удлиняться во избежание скачка драйвера через

защиту от напряжения.

♦ Источник питания переменного тока не должен подсоединяться к клеммам

вывода питания U, V и W инвертора.

♦ Винты клеммы главной цепи должны быть заблокированы и проверены в целях

предотвращения искрения из-за вибрации
