- 33 -
Как показано выше уровень QUICK-START (Быстрый пуск) переключен на

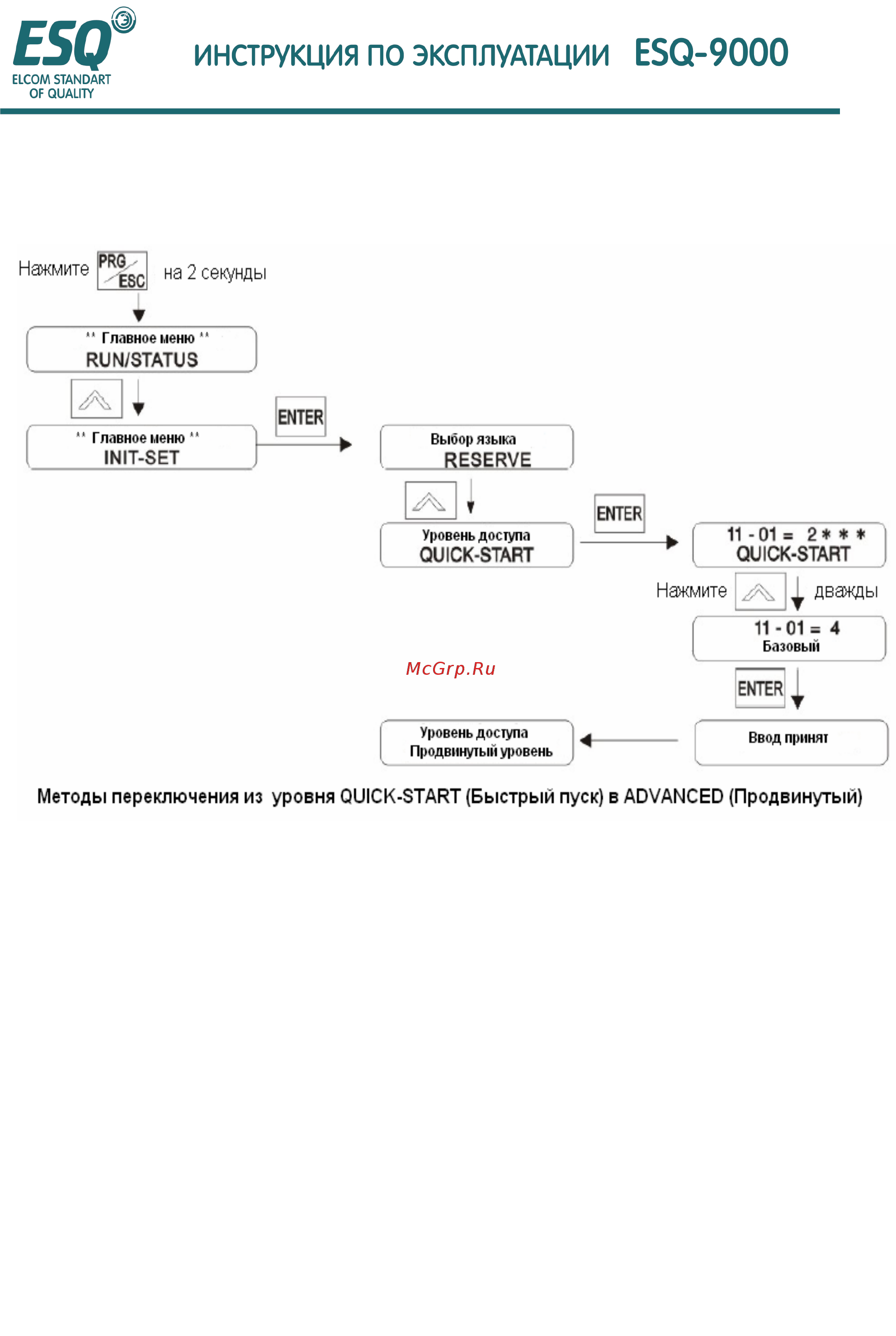

ADVANCED (продвинутый) Операция порядка 1-7 показана на рисунке ниже:
