- 34 -
■ Установка параметров на всех уровнях доступа
Отображение уровня контроля может быть изменено на основании уровня доступа
после выбора PROGRAM-SET. RUN/STATUS, INIT-SET, Easy-Tuning SET и Check-
SET не будут изменять уровень дисплея.

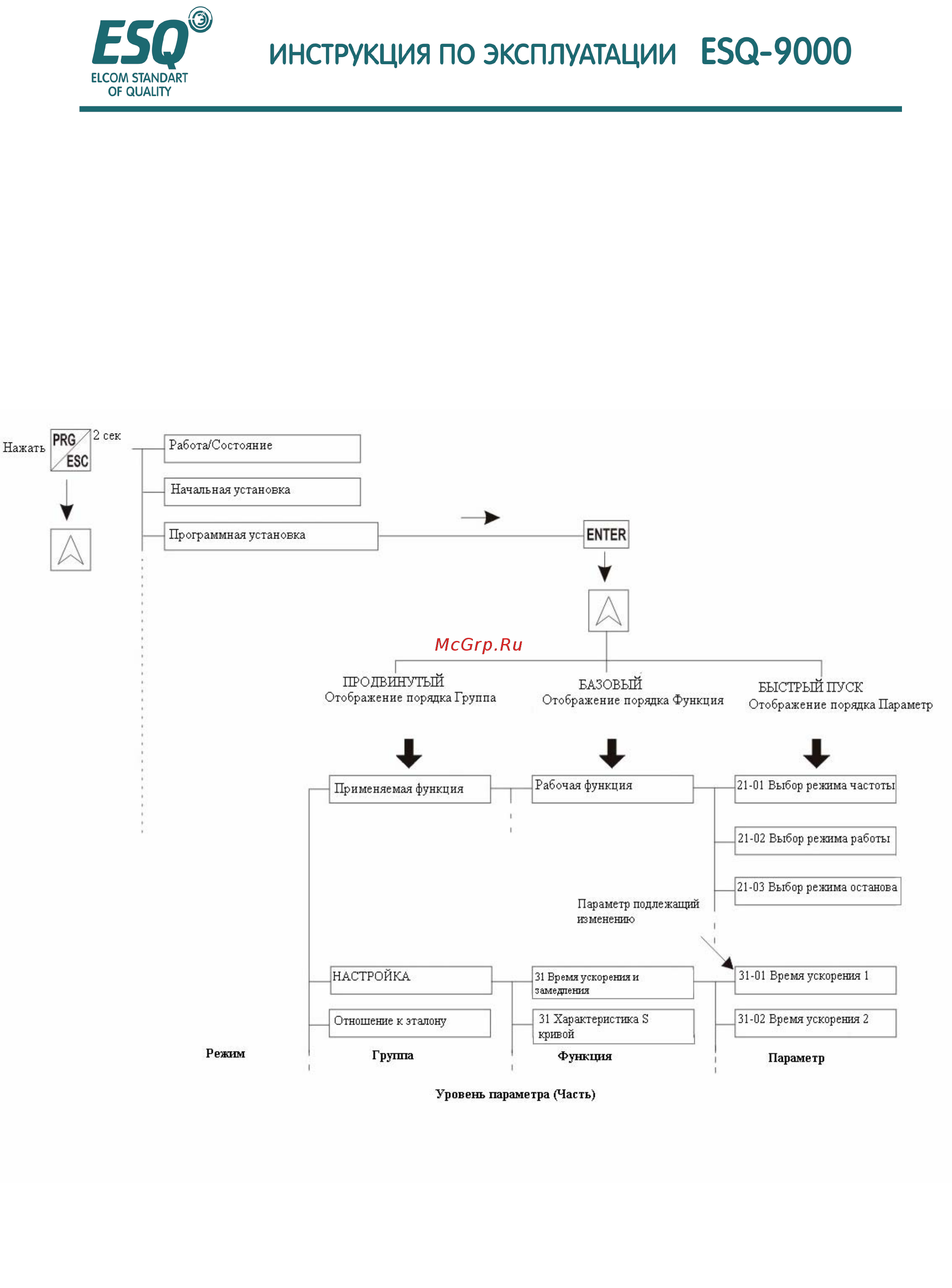

Ниже представлены инструкции по установке времени ускорения 20.0 (с).
Во время установки параметров, если клавиша ENTER не нажата в течение 1
минуты, произойдет возврат в предыдущую установленную величину. Теперь,
пожалуйста, действуйте как показано на этом рисунке.
