- 37 -
При ненормальном состоянии отображение будет отличным от представленного выше;
пожалуйста, обратитесь к Главе VI " Меры противодействия неисправностям" и
выполните меры противодействия.

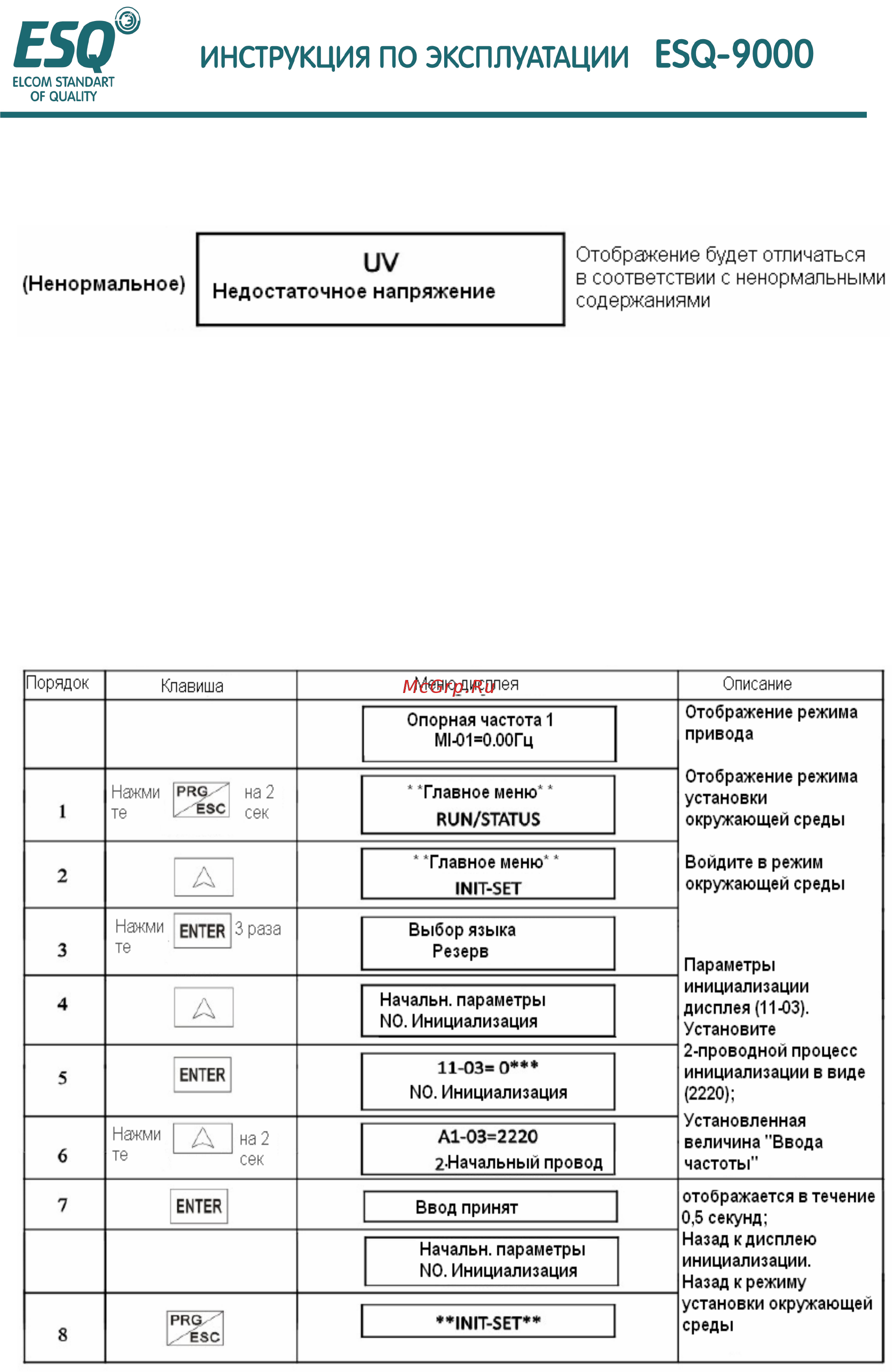

4.2.3 Инициализация параметра
Пожалуйста, произведите инициализацию параметра после удостоверения в том, что
мощность инвертора (КВА) = o2-04. Нет необходимости в выполнении инициализации
параметра для изначального функционирования нового продукта.
Для инициализации параметра, пожалуйста, установите 11-03 (инициализация) =
"2220".
После инициализации уровень доступа (11-01) - QUICK-START (Быстрый пуск). Ниже
представлен метод установки в состоянии QUICK-START (Быстрый пуск).
Пожалуйста, произведите инициализацию параметра в соответствии со следующем
порядке.
