- 38 -

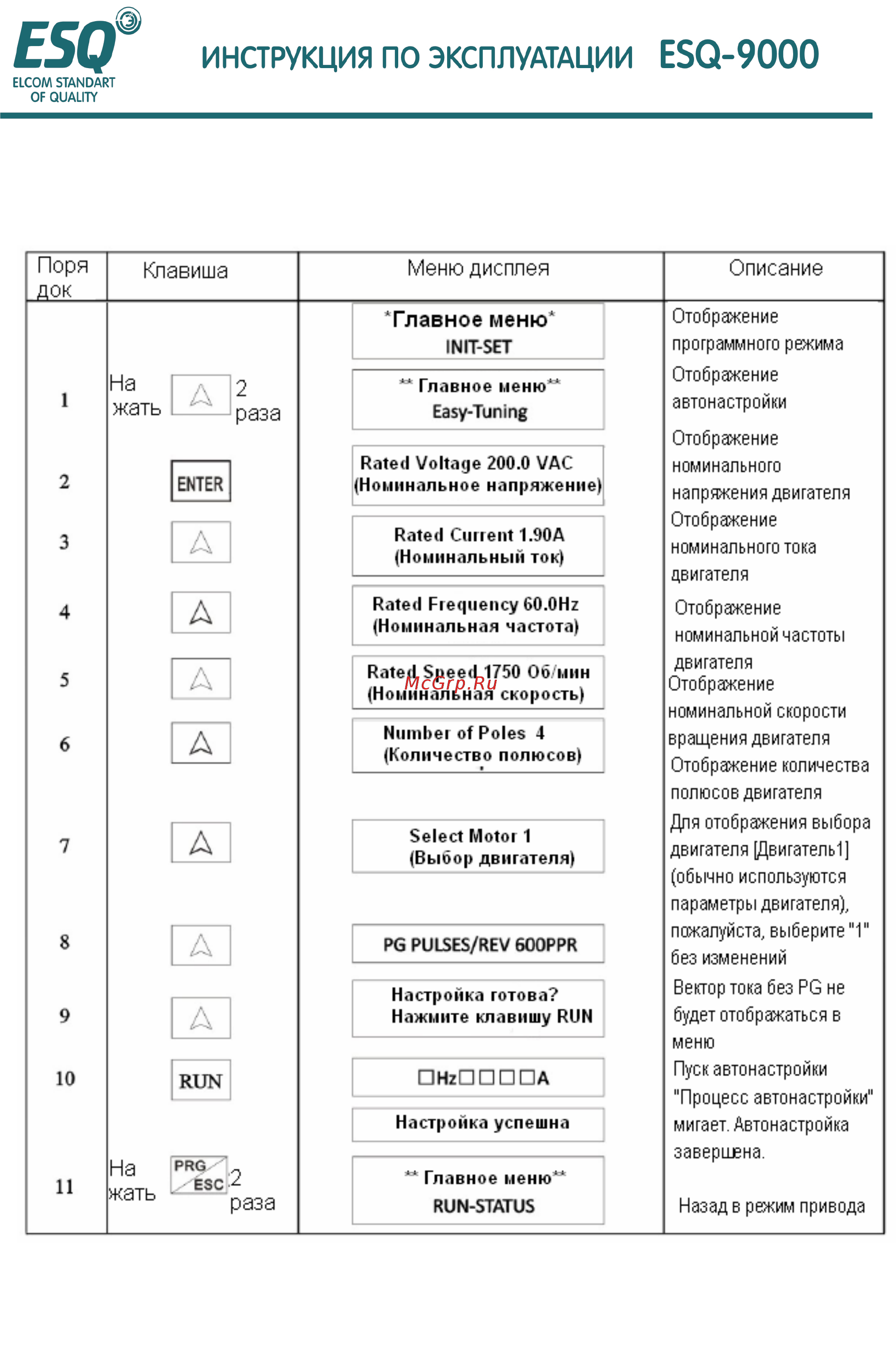

4.2.4 Автонастройка
Функционирование АВТОНАСТРОЙКИ
Сначала введите информацию с заводской таблички, а затем выполните автонастройку в
следующем порядке.
*1. В случае различий между величиной на дисплее и номинальной величиной
двигателя (величина на заводской табличке), пожалуйста, измените установленную
величину.
