35

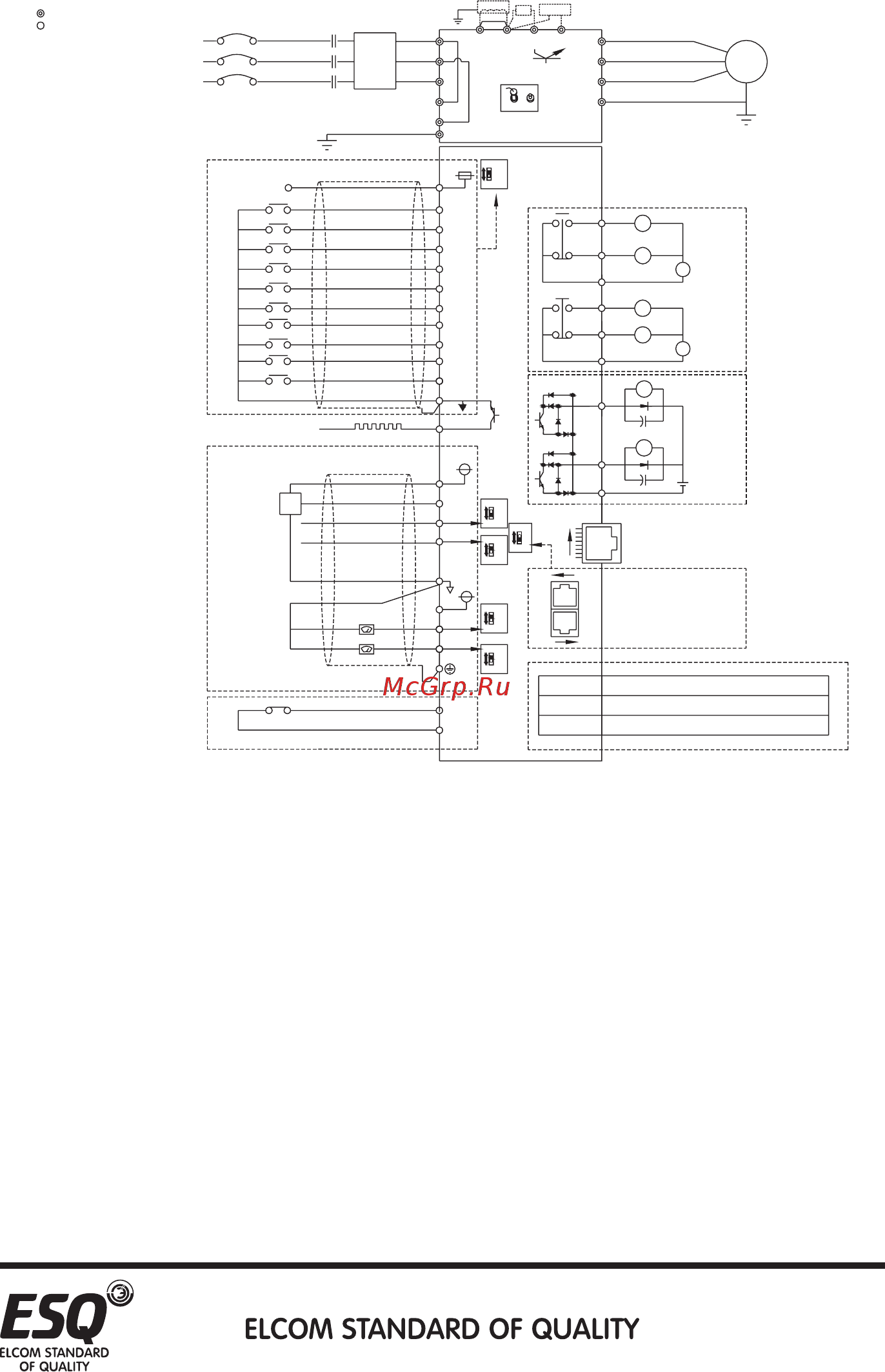

3.7. Компоновка электропроводки клемм
Примечания:
1. Клеммы R1 и S1 доступны только для габаритов D – H, особенности
подключения см. в 3.7.5.
2. Для настройки RFI-фильтра см. 3.7.4.
3. Подключение тормозного резистора между клеммами +/Р и PR осу-
ществляется только для габаритов A, B и C. Подключение тормозного
прерывателя для габаритов D, E, F, G и H осуществляется между клем-
мами +/P и -/N, для получения более подробной информации см. 3.7.1.
4. Дроссель звена постоянного тока между клеммами +/P и P1 устанав-
ливается опционально. При отсутствии дросселя звена постоянного
тока клеммы +/P и Р1 должны быть соединены перемычкой.
5. При подключении дросселя звена постоянного тока перемычка между
клеммами +/P и Р1 должна быть удалена. Для выбора дросселя см. 3.6.4.
6. Для подключения высокочастотного выхода (HDO) см. 5.3.9.
Вперед
Цепь питания
Входные сигналы (без подачи напряжения)
Аналоговый вход-выход
Аналоговый выход
DC 0-10В/
0-20 мА
1 кОм 2 Вт
и выше
Релейный
выход
Многофункц.
выход
Красный индикатор
Зеленый индикатор
Красный индикатор
Зеленый индикатор
Цепь управления
STF
PC
24В
SW5
SINK
SOURCE
S1
R1
T
S
R
R
BU
P1 +/P
RFI
ON OFF
-/NPR
A1
RL
GL
+
-
+
-
RL
R
R
GL
W
V
U
B1
C1
A2
B2
C2
SO1
SO2
SE
STR
RES
M0
M1
M2
M3
M4
M5
HDI
SD
HDO
+10
-10
AM1
AM2
SI
SC
+10В
-10В
2
VR
-10~10V
4-20mA/0~10V
-+
-+
4-20mA/0~10V
3
4
8
8
1
1
1
8
5
Двигатель
Входной
дроссель
NFB/MCCB
Трехфазное переменное
напряжение питания
Клеммы цепи питания
Клеммы цепи управления
Назад
Сброс аварии
Скорость 1
Скорость 2
Скорость 3
Скорость 4
Скорость 5
Скорость 6
Высокочастотный
вход
Слот 1
Слот 2
Слот 3
4-20mA
0-10V
0-10V
0-20mA
0-20mA
0-10V
SW4
OPEN
SW3
SW2
SW6
SW1
4~20mA
0-10V
120 Ω
VDC30В
VAC230В
Высокочастотный выход
VDC30В
VAC230В
DC12~24В
Коммуникационная плата расширения
Инкодерная плата расширения
Плата расширения входа-выхода
Разъем RJ-45
Подключение RS485
4:DB-
5:DA+
7:+5V
8:GND
