21
3 Установка и коммутация
3.4.1 Соединение преобразователя и сопрягаемых деталей
(1) Между преобразовательом и источником
питания должно находиться прерывающее
устройство, например, изолирующий
переключатель для того чтобы обеспечить
безопасность персонала при ремонте и
удовлетворить потребность преобразователя в
принудительном выключении мощности.
(2) Необходимо установить прерыватель для
защиты от сверхтоков или предохранитель в цепи
питания преобразователя во избежание
распространения отказа из-за отказа другого
устройства.
(3) Входной дроссель переменного тока
Если высокие гармоники между преобразовательом
и источником питания не удовлетворяют
требованиям к системе, или необходимо улучшить
входной коэффициент мощности, может быть
добавлен входной дроссель переменного тока.
R
S
T
N
R S T
EN500/EN600
U V W
Изолирующий переключатель
Прерыватель или предохранитель
Входной дроссель переменного
тока (опционально)
Контактор
Входной фильтр
электромагнитных помех
(опционально)
(+) Тормозное устройство
(–) (опционально)
(4) Контактор используется только для сети
питания,
не применяйте его для управления
запуском и остановкой преобразователя.
(5) Входной фильтр электромагнитных
помех
Выходной фильтр
электромагнитных помех
(опционально)
Выходной дроссель
переменного тока
(опционально)
Возможен выбор опционального
входного фильтра электромагнитных
помех для подавления высокочастотной
помехи трансдукции и радиочастотного
шума от сети питания.
M

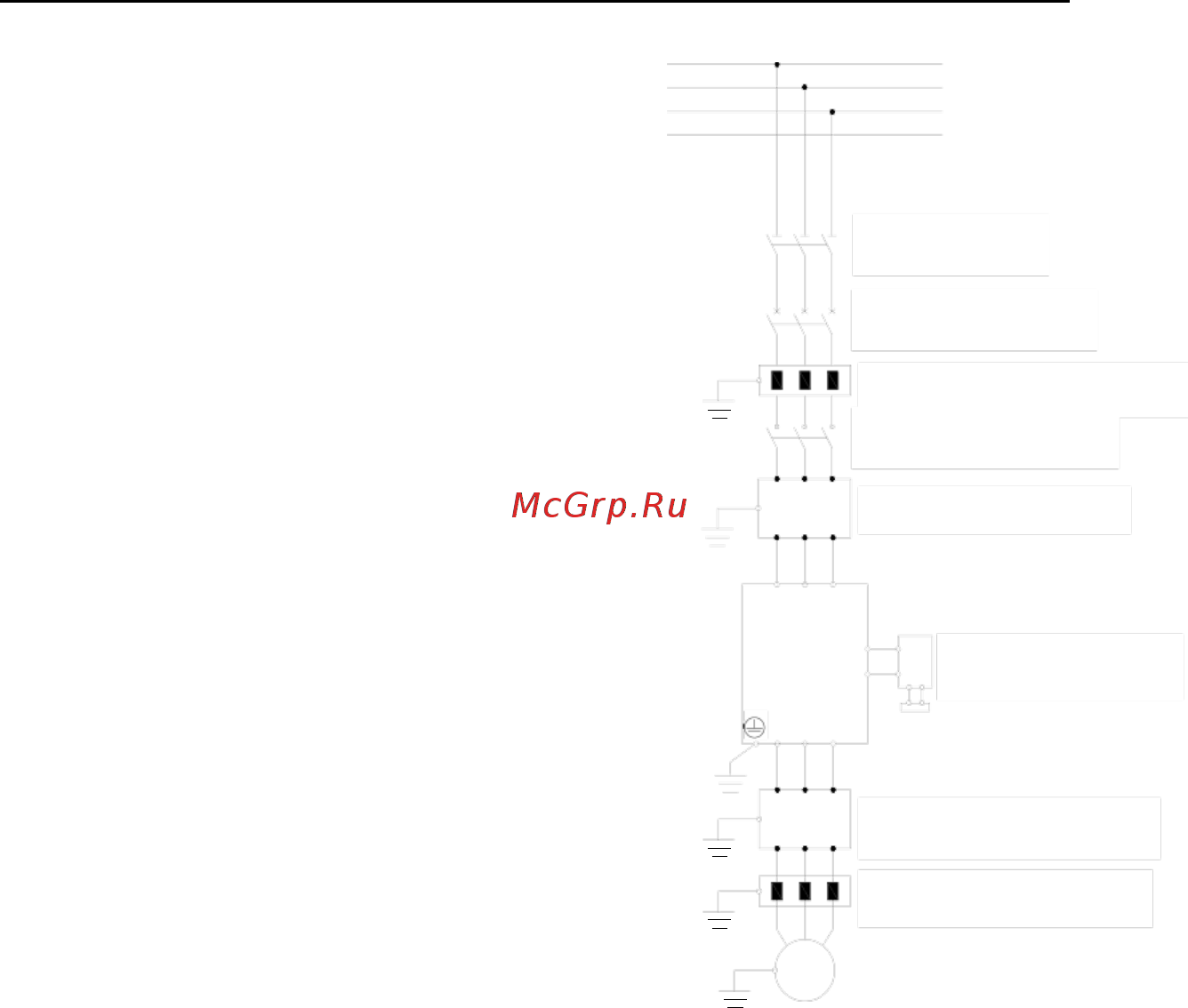

Рис.3-8 Соединение преобразователя и
сопрягаемых деталей
(6) Выходной фильтр электромагнитных помех
Возможен выбор опционального выходного фильтра электромагнитных помех для
подавления радиочастотного шума и тока утечки кабеля вывода преобразователя.
(7) Выходной дроссель переменного тока
Установка выходного дроссельа переменного тока позволяет избежать повреждения
изоляции двигателя, утечек сверхтоков и зачастую защиты преобразователя при
подключении между преобразовательом и двигателем кабеля длиной более 50
м.
(8) Кабель защитного заземления
Преобразователь и двигатель должны быть заземлены, соединительный кабель нужно
выбрать как можно короче и толще, например многожильный медный кабель сечением
3.5мм², и с сопротивлением заземления менее 10
Ом.
