7 Подробные характеристики функций
137

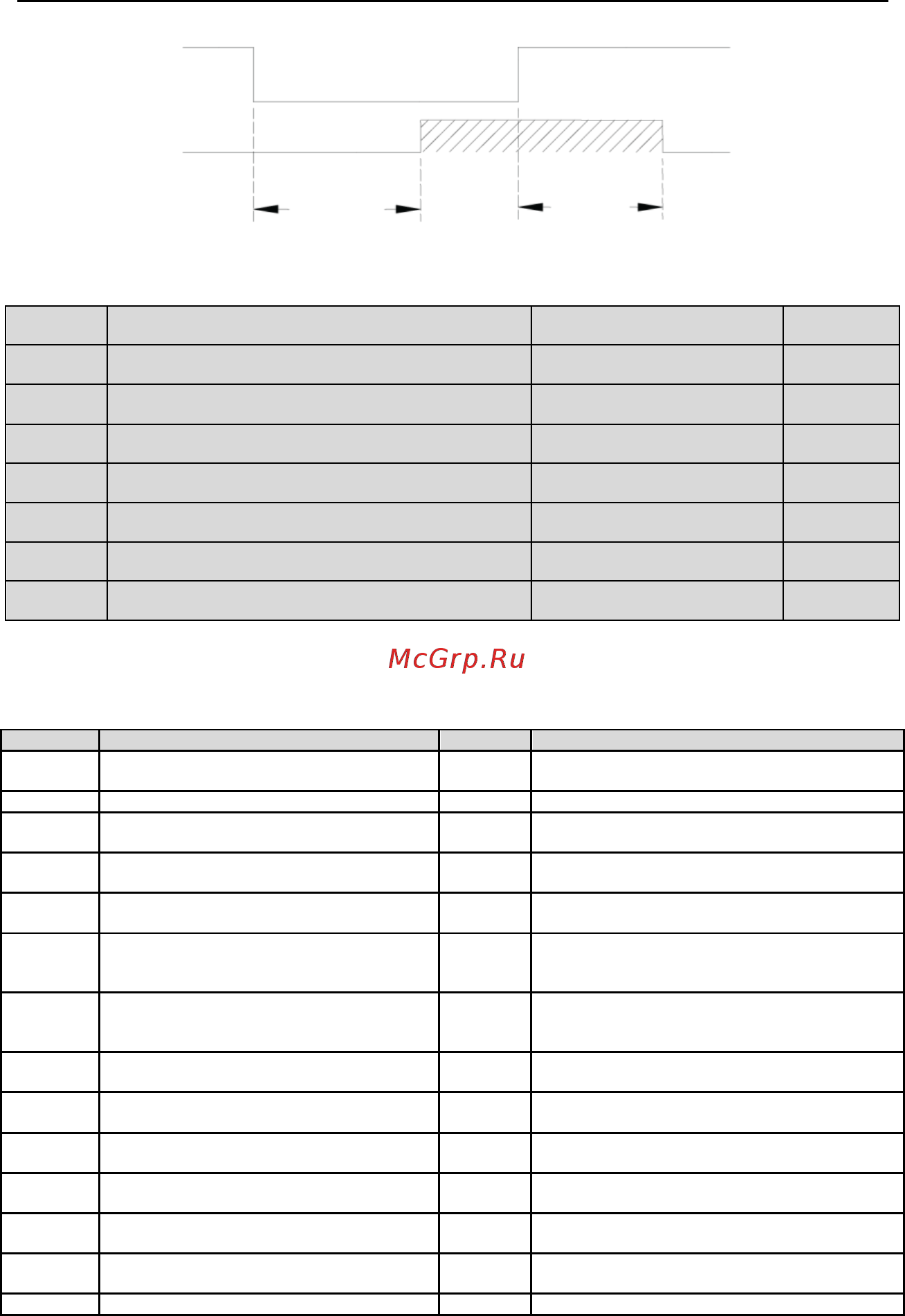

Рис. 7-13 Задержка открытия и закрытия
F08.18
Выбор функций терминала ввода данных X1
Диапазон: 0~96
1
F08.19
Выбор функций терминала ввода данных X2
Диапазон: 0~96
2
F08.20
Выбор функций терминала ввода данных X3
Диапазон: 0~96
0
F08.21
Выбор функций терминала ввода данных X4
Диапазон: 0~96
0
F08.22
Выбор функций терминала ввода данных X5
Диапазон: 0~96
0
F08.23
Выбор функций терминала ввода данных X6
Диапазон: 0~96
0
F08.24
Выбор функций терминала ввода данных X7
Диапазон: 0~96
0
F08.25
Выбор функций терминала ввода данных X8
Диапазон: 0~96
0
Многофункциональный входной терминал X1~X8 предоставляет пользователям до 95 возможностей выбора,
основанных на реальных приложениях. Дополнительные сведения приведены в параметрах функции в таблице 7-3.
Таблица 7-3 Таблица выбора функций многофункционального входа
Значение
Функция
Значение
Функция
0
Оставить управляющий терминал
неиспользованным
49
Переключение управления на панель
1
Терминал FWD – прямой ход
50
Переключение управления на терминал
2
Терминал REV – обратный ход
51
Переключение управления на порт передачи
данных
3
Внешнее управление толчковым прямым
ходом
52
Выбор канала управления – Терминал 1
4
Внешнее управление толчковым обратным
ходом
53
Выбор канала управления – Терминал 2
5
Терминал управления многоступенчатой
скоростью 1
54
Команда запрета прямого хода (остановка
согласно режиму останова: отключено в
скачкообразном режиме)
6
Терминал управления многоступенчатой
скоростью 2
55
Команда запрета обратного хода (остановка
согласно режиму останова: отключено в
скачкообразном режиме)
7
Терминал управления многоступенчатой
скоростью 3
56
Ввод частоты качания
8
Терминал управления многоступенчатой
скоростью 4
57
Перенастройка частоты качания
9
Терминал выбора времени
разгона/торможения 1
58
Вывод сброса внутреннего счетчика
10
Терминал выбора времени
разгона/торможения 2
59
Вывод входа внутреннего счетчика
11
Терминал выбора времени
разгона/торможения 3
60
Перенастройка внутреннего таймера
12
Терминал выбора времени
разгона/торможения 4
61
Запуск внутреннего таймера
13
Терминал выбора операционных правил
62
Вход счетчика длины
Уровень Xi
Активный Xi
Неактивный
Неактивный
Задержка
включения
Задержка
выключения
Активный
