2.7.2.3 ESQ-760 Мощностью 55 – 110 кВт.

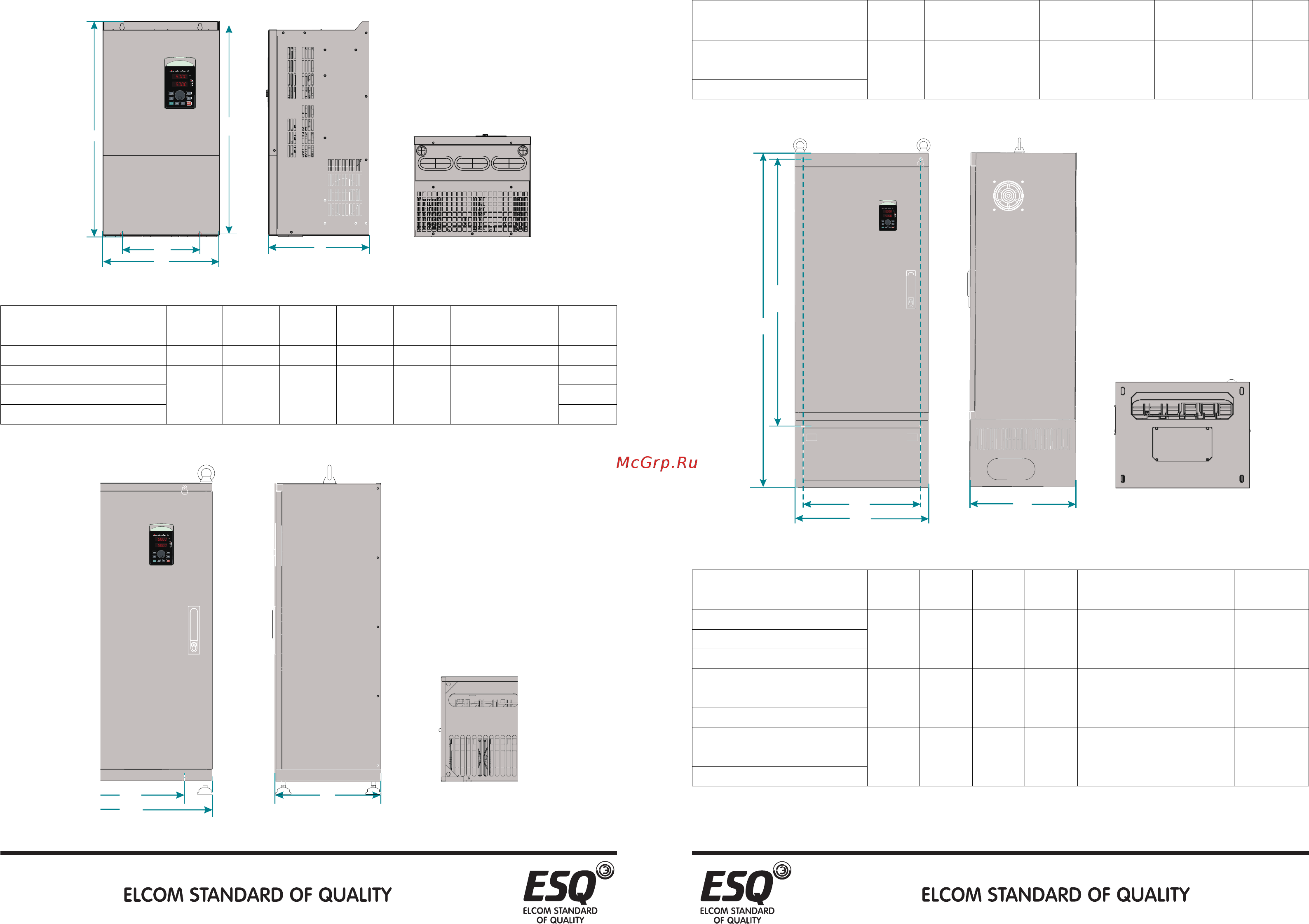

Рис. Установочные размеры ПЧ мощностью до 55 - 110 кВт
Модель ПЧ
H,
мм
W,
мм
D,
мм
H1,
мм
W1,
мм
Диаметр,
мм
Вес,
кг
ESQ-760-4T-0550G/0750P 550 300 258 534 200 Ø9 32
ESQ-760-4T-0750G/0900P
650 370 282 625 250 Ø9
52
ESQ-760-4T-0900G/1100P 55
ESQ-760-4T-1100G/1320P 58
2.7.2.4 ESQ-760 Мощностью 132 – 185 кВт.
Рис. Установочные размеры ПЧ мощностью 132 - 185 кВт
Модель ПЧ
H,
мм
W,
мм
D,
мм
H1,
мм
W1,
мм
Диаметр,
мм
Вес,
кг
ESQ-760-4T-1320G/1600P
880 485 310 860 320 Ø9 99ESQ-760-4T-1600G/1850P
ESQ-760-4T-1850G/2000P
2.7.2.5 ESQ-760 Мощностью 200 – 500 кВт.
Рис. Установочные размеры ПЧ мощностью 200 — 500 кВт
Модель ПЧ
H,
мм
W,
мм
D,
мм
H1,
мм
W1,
мм
Диаметр,
мм
Вес,
кг
ESQ-760-4T-2000G/2200P
1250 500 400 1000 440 Ø13 167ESQ-760-4T-2200G/2500P
ESQ-760-4T-2500G/2800P
ESQ-760-4T-2800G/3150P
1350 650 400 1105 513 Ø13 206
ESQ-760-4T-3150G/3500P
ESQ-760-4T-3500G/4000P
ESQ-760-4T-4000G/4500P
1810 850 405 1410 513 Ø13 415ESQ-760-4T-4500G/5000P
ESQ-760-4T-5000G/5500P
'
H
H1
:
:
'
H
H1
:
:
'
H
H 1
:
:
